Intensity ® Series Compactas (NC)
Creado: Julio 2019
Instalación en horizontal
Ubicación de la unidad horizontal - Las unidades no
están diseñadas para instalación en exteriores.
Ubique la unidad en un área INTERIOR que permita
el suficiente espacio para que el personal de servicio
realice el mantenimiento o reparaciones típicas sin
quitar la unidad del techo. Las unidades horizontales
se instalan típicamente arriba del techo falso o en una
Plenum de techo. Nunca instale unidades en áreas
sujetas a congelamiento o en donde los niveles de
humedad podría causar condensación del gabinete
(tales como espacios no acondicionados sujetos
a 100% de aire externo). Se debe considerar
acceso para la remoción sencilla del filtro y
los tableros de acceso. Proporcione el suficiente
espacio para realizar las conexiones de agua,
eléctricas y de ductos.
Si la unidad está ubicada en un espacio confinado, tal
como un gabinete, se deben preveer que el retorno
de aire entre libremente al espacio pormedio de una
puerta de persianas, etc. Se deberetirar cualquier
tornillo del tablero de acceso queresulte difícil de
quitar después de que se instale la unidad antes de
ajustar la unidad. Consulte la Figura 3 respecto a una
instalación típica.Refiérase a los datos de envío de la
unidad o la guía de diseño de ingeniería respecto a
los datos de dimensiones.
En instalaciones de acceso lateral limitado, una pre-
remoción de los tornillos de montaje del lado de la
caja de control, para futuro servicio.
Cumpla con los siguientes reglamentos
cuando seleccione la ubicación de la unidad:
1.
Proporcione una puerta de acceso con bisagras en
techos de ranura oculta o de pasta. Proporcione
losas de techo removibles en techos de barra en T
o en techos suspendidos. Refiérase a las
dimensiones de la unidad horizontal respecto a la
serie y modelo específicos en los datos de envío de
la unidad. Dimensione la abertura de acceso para
que entre el técnico de servicio durante la
desinstalación o reemplazo del compresor y la
desinstalación o instalación de la unidad misma.
Proporcione acceso para las ménsulas del
colgante, válvulas y accesorios de agua.
Proporcione espacio para destornillar para los
tableros de acceso, collares de descarga y
todas las conexiones eléctricas.
2.
NO obstruya el espacio debajo de la unidad
con tubería, cables eléctricos u otros artículos
que prohiban la desinstalación futura de los
componentes o la unidad misma.
3.
Utilice un gato/elevador portátil para elevar y
apoyar el peso de la unidad durante la
instalación y el servicio.
La instalación de unidades de bomba de calor de
geotérmica y todos los componentes, partes y
accesorios que componen la instalación deben cumplir
con las regulaciones de TODAS las autoridades con
jurisdicción y DEBEN cumplir con todos los códigos
correspondientes. El contratista que lo instale será
responsable de determinar y cumplir con TODOS los
códigos y reglamentos aplicables.
Montaje de las unidades horizontales
Las unidades horizontales tienen soportes de colgador
instalados de fábrica. Se empaca dentro de la unidad para
-
instalación en campo una bolsa herramental del soporte e
instrucciones. Las bombas de calor horizontal típicamente
se suspenden arriba de un techo o dentro de un platón
usando varillas enroscadas, suministradas en campo,
dimensionadas para soportar el peso de la unidad.
Use cuatro (4) varillas roscadas suministradas en
campo y los aisladores de vibración provistos en la
fábrica para suspender la unidad. Cuelgue la unidad libre
de la losa de piso arriba y soporte la unidad sólo por
medio de los ensambles de la ménsula de montaje. NO
sujete la unidad a ras con la losa de piso arriba.
Incline la unidad hacia el drenaje como se muestra en
la Figura 2 para mejorar el drenaje de condensado.
En unidades pequeñas (menores a 2.5 tons/8.8 kW)
asegure que el paso unitario no provoque fugas de
condensado dentro del gabinete.

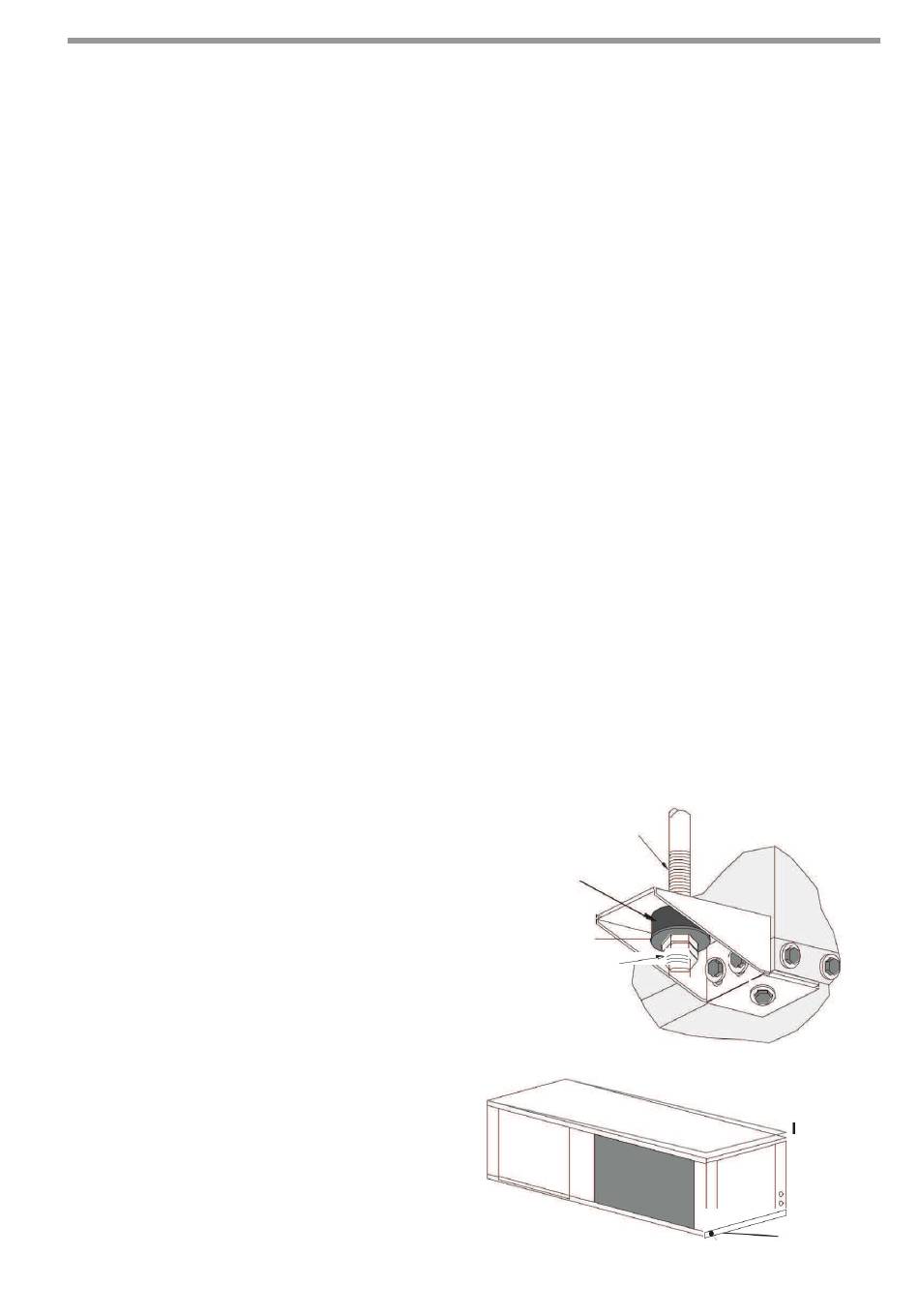

Figura 1: Soporte para colgar la unidad
(Ménsula colgante)
Varilla roscada de 10mm
(fabricada por terceros)
Aislador de vibraciones
(suministrado por la fábrica)
Arandela
(por terceros)
Tuercas hexagonales
dobles (por terceros)
Figura 2: Inclinación de la unidad horizontal
6.4mm paso
de drenaje
Conexión
de drenaje
7
