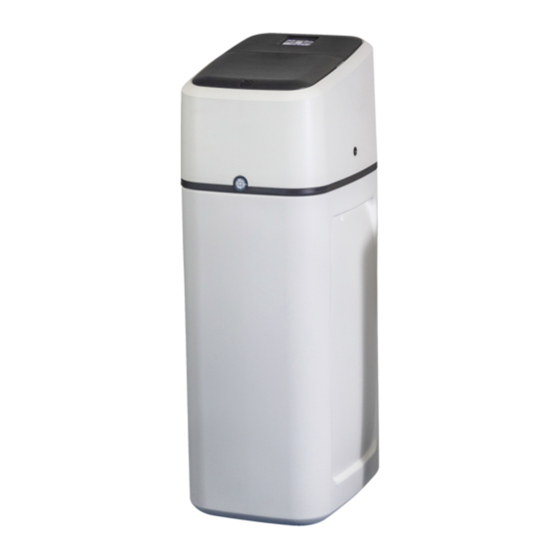

Pentair FOLEO 5800 XTR Manual De Instalación
  1. Manuales
  2. Marcas
  3. Pentair Manuales
  4. Sistemas de Filtración de Agua
  5. FOLEO 5800 XTR
  6. Manual de instalación
Pentair FOLEO 5800 XTR Manual De Instalación

Pentair FOLEO 5800 XTR Manual De Instalación

Ocultar thumbs Ver también para FOLEO 5800 XTR:
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
FOLEO
5800 XTR
MANUAL DE
INSTALACIÓN
PURIFICACIÓN DE AGUA

Publicidad

Tabla de contenido
loading

Manuales relacionados para Pentair FOLEO 5800 XTR

Resumen de contenidos para Pentair FOLEO 5800 XTR

  • Página 1 FOLEO 5800 XTR MANUAL DE INSTALACIÓN PURIFICACIÓN DE AGUA...

  • Página 2: Tabla De Contenido

    Manual de instalación Foleo - Índice Índice Cuestiones generales ........7 1.1.
  • Página 3 Manual de instalación Foleo - Índice Descripción ..........14 3.1.
  • Página 4 Manual de instalación Foleo - Índice Programación ......... . 39 5.1.
  • Página 5 Manual de instalación Foleo - Índice Funcionamiento ........69 7.1.
  • Página 6 Manual de instalación Foleo - Índice Piezas de recambio ........100 10.1.

  • Página 7: Cuestiones Generales

    Identificador de fabricante, producto Fabricante: Pentair International LLC Avenue de Sevelin 18 1004 Lausana Suiza Producto: Foleo 5800 XTR 1.4. Uso previsto • Únicamente para uso doméstico; • el descalcificador de agua de la serie Foleo puede usarse única y exclusivamente para descalcificación de agua de uso doméstico en condiciones específicas;...

  • Página 8: Abreviaciones Empleadas Y Glosario

    Manual de instalación Foleo - Cuestiones generales 1.5. Abreviaciones empleadas y glosario Conj..................Conjunto (Assembly) DLFC ..................Programador de caudal de conducción de desagüe (Drain Line Flow Controller) BLFC ..................Programador de caudal de conducción de salmuera (Brine Line Flow Controller) Regen ..................Regeneración SBV...................Válvula de salmuera de seguridad (Safety Brine Valve) UF.....................Caudal ascendente (Up Flow)

  • Página 9: Procedimiento Para Acceder A Soporte Técnico

    Pentair declina toda responsabilidad en caso de equipos instalados por el usuario en secciones anteriores o posteriores al punto de instalación de los productos Pentair, así como en caso de procesos/procesos de pro- ducción instalados y conectados en torno a la instalación o relacionados de algún modo con ella. Las pertur- baciones, los fallos o los daños directos o indirectos provocados por dichos equipos o procesos también que-...

  • Página 10: Aplicación Scan & Service

    Manual de instalación Foleo - Cuestiones generales 1.10. Aplicación Scan & Service La aplicación para móviles Scan & Service es la ayuda ideal para el personal de mantenimiento en su trabajo diario. Un simple escaneo de una etiqueta de identificación (ID)l (1) presente en la válvula con un smartphone proporciona acceso instantáneo a toda la información actualizada relativa al producto, como: •...

  • Página 11: Seguridad

    Manual de instalación Foleo - Seguridad Seguridad 2.1. Definición de los pictogramas de seguridad ATENCIÓN ADVERTENCIA Advierte de un riesgo de lesión leve o Advierte de una lesión personal grave y daños materiales importantes al disposi- daños a la salud. tivo o al medioambiente.

  • Página 12: Peligros

    Manual de instalación Foleo - Seguridad 2.3. Peligros Deberán respetarse todas las instrucciones de seguridad y protección contenidas en este documento a fin de evitar lesiones temporales o permanentes, daños materiales o contaminación medioambiental. Al mismo tiempo, deberán respetarse todas las normativas legales y medidas de protección medioambiental y de prevención de accidentes, así...

  • Página 13: Información

    Manual de instalación Foleo - Seguridad • compruebe la integridad del embalaje. Compruebe que no haya daños ni signos de contacto con líqui- dos a fin de garantizar que no ha tenido lugar contaminación externa alguna. • El embalaje posee una función protectora y debe retirarse justo antes de la instalación. Para el trans- porte y el almacenamiento, se han de tomar medidas adecuadas a fin de evitar la contaminación de los propios materiales y objetos.

  • Página 14: Descripción

    Manual de instalación Foleo - Descripción Descripción 3.1. Introducción a los descalcificadores 3.1.1. Principios de la descalcificación La descalcificación es un proceso de intercambio de iones en el que los iones duros se intercambian por iones blandos, normalmente de sodio o potasio. Esto se consigue poniendo el agua en contacto con una resina de intercambio de iones y asegurándonos de que el tiempo de contacto es suficiente para que se pro- duzca el caudal.

  • Página 15: Función De Llenado Variable

    Manual de instalación Foleo - Descripción Las reacciones de servicio y de regeneración se pueden repetir una y otra vez, así que los sistemas de des- calcificación duran años. Un descalcificador se compone de varios componentes: • una botella llena de resina descalcificadora; •...
  • Página 16 Si el descalcificador estuviera sujeto a producción de agua las 24 horas del día, es necesaria la instalación ® opcional de la válvula de salmuera rápida Pentair para que la duración de este ciclo de pausa se reduzca a 3 minutos. Póngase en contacto con su proveedor para obtener más información.

  • Página 17: Página Intencionadamente En Blanco

    Manual de instalación Foleo - Descripción PÁGINA INTENCIONADAMENTE EN BLANCO Ref. MKT-IM-038 / A - 05.09.2018 17 / 112...

  • Página 18: Ciclo De Regeneración De Llenado Variable

    Manual de instalación Foleo - Descripción 3.1.3. Ciclo de regeneración de llenado variable (funcionamiento de 5 ciclos) Servicio — uso normal El agua sin tratar se dirige en sentido descendente a través del lecho de resina y asciende por el tubo de elevación.
  • Página 19 Manual de instalación Foleo - Descripción SERVICIO LLENADO DEL DEPÓSITO DE SERVICIO Uso normal SALMUERA ASPIRACIÓN DE RETROLAVADO ENJUAGUE RÁPIDO SALMUERA/ENJUAGUE LENTO Agua blanda Agua dura Entrada Desagüe Cuenta de sustancia activa Salida Botella de sustancia activa Salmuera Válvula Depósito de sal SBV + air-check Ref.

  • Página 20: Especificaciones Técnicas

    Manual de instalación Foleo - Descripción 3.2. Especificaciones técnicas 3.2.1. Aspectos generales Desagüe Salida Entrada Rebosadero Tipo de descalcificador Foleo 5800 XTR Clasificación/especificaciones de diseño Armario del descalcificador Cuerpo de la botella ® Resina Dowex HCRS-s Cuerpo de la válvula ®...
  • Página 21 Manual de instalación Foleo - Descripción Descalcificación Número de personas Capacidad y consumo de sal de los diferentes ajustes de dosis de sal Descalcificador Foleo 10 Foleo 15 Dosis de sal (g/L de resina) Cantidad de sal por regen (kg)* 48.4 72.6 Capacidad del descalcificador [°Fm...

  • Página 22: Esquema

    Manual de instalación Foleo - Descripción Datos eléctricos Tensión de entrada del transformador de 100 a 240 V CA, 50/60 Hz, 0,8 A, Clase II Tensión de salida del transformador 12 V CC Consumo eléctrico máximo del descalcificador 30.7 W Grado de protección IP 20 Sobretensiones transitorias...

  • Página 23: Descripción Y Ubicación De Los Componentes

    Manual de instalación Foleo - Descripción 3.4. Descripción y ubicación de los componentes Válvula de salmuera Pistón Dispositivo mezclador Bypass Generador de cloro Conexión del depósito de sal Pantalla LCD Tapa de la sal Sensor óptico Motor Bloque inyector Pozo de salmuera (válvula de salmuera de seguridad y air-check) Recipiente de sal extraíble Ref.

  • Página 24: Opciones Disponibles Del Descalcificador

    Manual de instalación Foleo - Descripción 3.5. Opciones disponibles del descalcificador 3.5.1. Dispositivo mezclador El descalcificador cuenta con un dispositivo mezclador (1), cuya función es regular la dureza del agua a la salida. El mezclador se puede establecer entre 0 % y 50 % de agua dura (p. ej. 0 vueltas = 0 % de agua dura y 100 % de agua tratada y 1-½...

  • Página 25: Instalación

    Manual de instalación Foleo - Instalación Instalación 4.1. Advertencias ATENCIÓN No tumbe ni dé la vuelta al descalcificador en ningún momento. La sustancia activa puede adhe- rirse al distribuidor superior y obstruir sus ranuras e interferir en el funcionamiento del descal- cificador.

  • Página 26: Datos Eléctricos

    Manual de instalación Foleo - Instalación OBLIGATORIO No supere un máximo de 8,6 bares de presión de entrada. Si se superase este límite o estuviera a punto de superarse sería necesario instalar un regulador de presión en las secciones anteriores del sistema.

  • Página 27: Datos Mecánicos

    El uso de lubricantes de silicona, aceites o lubricantes con base de petróleo o lubricantes con base de hidrocarburos está terminantemente prohibido con Foleo 5800 XTR porque la válvula 5800 está equipada con juntas tóricas de silicona que no son compatibles con los lubricantes con base de silicona.

  • Página 28: Conexión Del Descalcificador A Las Tuberías

    4.5. Conexión del descalcificador a las tuberías TRUCO Para impedir que entren sedimentos y partículas de hierro en el descalcificador, Pentair reco- mienda instalar un filtro previo de 100 μm antes de la unidad. OBLIGATORIO La unidad ha de ser instalada de conformidad con las recomendaciones del fabricante y cumplir todos los códigos de fontanería aplicables.

  • Página 29: Diagrama De La Instalación

    Manual de instalación Foleo - Instalación 4.5.2. Diagrama de la instalación Descalcificador Alimentación eléctrica Tubo de agua dura Tubo de agua blanda Conducción de desagüe Conducción de rebosadero de ½" Desagüe 4.5.3. Herramientas y material necesarios para la instalación INFORMACIÓN Es posible que no sean necesarias todas las herramientas indicadas.

  • Página 30: Inspección/Montaje Preliminar

    Manual de instalación Foleo - Instalación Materiales: • descalcificador; • tubos; ® • cinta de Teflón • tiras de puesta a tierra (opcional); • conducción de rebosadero ½"; • tubo de desagüe de la válvula ½". Material incluido: • bypass. 4.5.4.
  • Página 31 Manual de instalación Foleo - Instalación Realice los cambios de tubos necesarios para conectar la entrada y la salida del descalcificador a las tuberías de la casa. Asegúrese de no confundir la entrada y la salida. Se recomienda encarecidamente instalar el bypass suministrado; véase 4.5.6.2 Uso de bypass, página 33.

  • Página 32: Tubería De Suministro De Agua Y Conexiones De Bypass

    Manual de instalación Foleo - Instalación 4.5.6. Tubería de suministro de agua y conexiones de bypass 4.5.6.1 Tubería de suministro de agua Las conexiones deben apretarse manualmente aplicando PTFE (cinta adhesiva de fontanero) en las roscas en caso de utilizarse un tipo de conexión roscado. En caso de realizarse soldaduras con calor (conexión de tipo metálico), las conexiones a la válvula no se rea- lizarán durante la soldadura.
  • Página 33 • En cualquier caso, cualquier fallo provocado por instalaciones y/o conexiones de tubo inadecuadas puede dejar la garantía de los productos Pentair sin validez. • Del mismo modo, no se permite el uso de lubricante* en la rosca de la válvula y su uso invalidará la garantía de la válvula y de la botella.
  • Página 34 El uso de lubricantes de silicona, aceites o lubricantes con base de petróleo o lubricantes con base de hidrocarburos está terminantemente prohibido con Foleo 5800 XTR porque la válvula 5800 está equipada con juntas tóricas de silicona que no son compatibles con los lubricantes con base de silicona.

  • Página 35: Conexión De La Conducción De Desagüe

    Manual de instalación Foleo - Instalación 4.5.7. Conexión de la conducción de desagüe INFORMACIÓN Aquí se exponen las prácticas comerciales estándares. La normativa local puede requerir cam- bios en las sugerencias siguientes. Consulte a las autoridades locales antes de instalar un sis- tema.

  • Página 36: Conexión De La Conducción De Salmuera

    Manual de instalación Foleo - Instalación INFORMACIÓN Los códigos de fontanería no permiten realizar una conexión directa a ningún desagüe sanitario ni pluvial, ni línea de alcantarillado ni sifón. Las conexiones de residuos o la salida del desagüe se diseñarán y construirán para ofrecer conexión al sistema de saneamiento a través de un espacio de aire de al menos 5 cm.

  • Página 37: Conexión De La Conducción De Rebosadero

    Manual de instalación Foleo - Instalación 4.5.9. Conexión de la conducción de rebosadero En el supuesto de un funcionamiento inadecuado, el racor de rebosadero del depósito de sal dirigirá el “exceso de fluido” hacia el desagüe en lugar de provocar un vertido en el suelo. Este racor se encuentra en la parte posterior del armario.

  • Página 38: Conexión Eléctrica

    Manual de instalación Foleo - Instalación 4.5.10. Conexión eléctrica 4.5.10.1 Conexión del descalcificador Alimentación eléctrica 4.5.10.2 Conexión del programador XTR Motor Contador 12 V CC Generador de cloro MicroUSB 38 / 112 Ref. MKT-IM-038 / A - 05.09.2018...

  • Página 39: Programación

    Manual de instalación Foleo - Programación Programación 5.1. Pantalla de inicio y comandos En Servicio mié 12:01 am servicio enjuague llenado retrolavado pausa succión INFORMACIÓN Si no se pulsa ningún botón durante cinco minutos la pantalla entrará en un modo de ahorro de energía.
  • Página 40 Manual de instalación Foleo - Programación Vacaciones → Cuando se pulsa detiene todas las regeneraciones programa- das; vuelva a pulsarlo para reanudar el funcionamiento normal. Rueda de ciclo de → Muestra los pasos de ciclo que tendrá que recorrer la válvula regeneración durante el servicio y la regeneración;...
  • Página 41 Manual de instalación Foleo - Programación Conexión USB → Permite conectar el programador a un PC a través de un cable USB para programar en remoto o descargar parámetros de diagnóstico a través del PC (es necesaria una aplicación de pro- gramación remota).

  • Página 42: Guía Rápida De Programación

    Manual de instalación Foleo - Programación Aceptar → Pulse para guardar o aceptar los cambios en la configuración del programador. Cancelar → Pulse para cancelar la configuración y salir a la pantalla anterior sin guardar. 5.2. Guía rápida de programación INFORMACIÓN Puede que algunos elementos no aparezcan, dependiendo de la configuración del programador.
  • Página 43 Manual de instalación Foleo - Programación Nombre de la Parámetros Valores Notas pantalla La única selección disponible actualmente es Sistema Tipo 4 (sistema único). Válvula 5800 Retardada por descal- El tipo de regeneración se describe en detalle en Tipo de regen. cificador la página 18.

  • Página 44: Inicio Rápido Del Programador De La Pantalla Táctil

    Manual de instalación Foleo - Programación Nombre de la Parámetros Valores Notas pantalla Revisión de Muestra un resumen de todos los ajustes programados. opciones Regen. de Regen. de ahorro de ahorro de Desactivado agua agua Regeneración Tiempo para Desactivado Remota activar señal Durante el ciclo de aspiración de salmuera se clorinación...

  • Página 45: Pantalla De Programación

    Manual de instalación Foleo - Programación 5.3.1. Pantalla de programación Después de conectar la unidad por primera vez, aparece la pantalla de programación. INFORMACIÓN Continúa hasta que se establece un nombre para servicios. Programación idioma español unid. de medida métrico unid.

  • Página 46: Pantalla De Teléfono De Asistencia

    Manual de instalación Foleo - Programación 5.3.3. Pantalla de teléfono de asistencia Teléfono de asistencia Introduzca el nombre del profesional o la empresa de tratamiento del agua al que puede llamar el propie- tario de la vivienda para realizar el mantenimiento del sistema (opcional). Pulse para validar la selección y pasar a la pantalla de intervalo entre servicios.

  • Página 47: Pantalla De Día Y Hora

    Manual de instalación Foleo - Programación 5.3.5. Pantalla de día y hora En la pantalla de inicio, el botón parpadeante Día y Hora indica que hay que ajustar el día de la semana y la hora. Si la fecha y la hora son incorrectas pulse el botón Día y Hora para modificarlas. Día y Hora Día Año...

  • Página 48: Pantalla De Configuración

    Manual de instalación Foleo - Programación INFORMACIÓN Si no se ha establecido ningún nombre ni teléfono, aparecerá "para servicio o mantenimiento: póngase en contacto con su profesional de agua local". INFORMACIÓN La pantalla de asistencia también aparece automáticamente cuando el sistema alcanza el inter- valo de asistencia programado.

  • Página 49: Pantallas De Configuración Principal

    Manual de instalación Foleo - Programación INFORMACIÓN Si se ha definido una regeneración volumétrica inmediata, la hora de regeneración no le afectará y la regeneración comenzará en cuanto se agote la capacidad. INFORMACIÓN Si se cambia el ajuste de dureza se recalcula el volumen de tratamiento y el intervalo de regene- ración.

  • Página 50: Configuración Principal

    Manual de instalación Foleo - Programación En la pantalla contraseña aparece un teclado numérico: Contraseña 1201 Introduzca la contraseña de configuración principal 1201 y pulse para pasar a la pantalla de configura- ción principal, o bien pulse para volver a la pantalla de inicio. Configuración Principal programación interr.
  • Página 51 Manual de instalación Foleo - Programación programación: Contiene ajustes para el idioma, las unidades, el nombre para servicios, el teléfono de asis- tencia y el intervalo entre servicios. Véase 5.2. Guía rápida de programación, página 42 para obtener más información sobre estos ajustes. INFORMACIÓN A diferencia de lo que sucede si se accede al menú...

  • Página 52: Programación De Configuración Principal

    Manual de instalación Foleo - Programación 5.4. Programación de configuración principal INFORMACIÓN Si está programada una regeneración para que tenga lugar mientras se está en configuración principal, dicha regeneración comenzará en cuanto se salga de la configuración principal. INFORMACIÓN Debido a la complejidad de estos ajustes y el potencial de errores, solo debe acceder a la configu- ración principal el profesional del agua local.

  • Página 53: Conexión De Usb Para Programación Remota

    Manual de instalación Foleo - Programación INFORMACIÓN Las unidades de dureza en grados se convierten en ppm al introducirlas. Las entradas en grados tienen que redondearse al alza o a la baja hasta el equivalente en ppm más cercano. Pulse las flechas de navegación por pantalla situadas en las partes superior derecha e izquierda de la pan- talla para navegar hacia las pantallas de nombre para servicios, teléfono de asistencia e intervalo entre ser- vicios.

  • Página 54: Pantalla De Válvula

    Manual de instalación Foleo - Programación 5.4.3. Pantalla de válvula En la pantalla principal de configuración principal pulse el botón válvula para que aparezca la pantalla de válvula. Válvula tipo de sistema válvula 5800 suav. cont. tipo de regen. retardado tipo de sistema: Muestra el tipo de sistema.
  • Página 55 Manual de instalación Foleo - Programación Válvula capacidad dureza 300 mg/L sensitividad del sensor capacidad: se establece en 484 g de CaCO equivalente, 726 g de CaCO equivalente, 968 g de CaCO equi- valente o 1355 g de CaCO equivalente, respectivamente para Foleo 10, Foleo 15, Foleo 20 y Foleo 30. dureza: establecida en la dureza del agua de entrada del sistema.

  • Página 56: Pantalla De Regeneración

    Manual de instalación Foleo - Programación Válvula forzar regen. basado en días hora de regen. 02:00 am reserva semanal variable forzar regen. basado en días: ajuste el forzado de regeneración por días en función de la normativa local. hora de regen.: ajuste la hora de regeneración y establézcala en la medida de lo posible en poco uso de agua o nada de uso de agua.
  • Página 57 Manual de instalación Foleo - Programación Cuando se establece el caudal de regeneración en descendente, aparecen los siguientes mensajes de adver- tencia: Regeneración la dirección del flujo se ha modificado verificar que la válvula tiene instalado el pistón correcto Pulse para pasar a la pantalla siguiente.

  • Página 58: Tiempos De Ciclo Y Consumo De Agua

    Manual de instalación Foleo - Programación Pulse para guardar sus cambios y pasar al siguiente paso o para volver a la pantalla de regeneración sin guardar. 5.4.4.1 Tiempos de ciclo y consumo de agua Descalcificador Foleo 10 Foleo 15 Dosis de sal [g/L resina Agua para disolver la canti- 2.24...

  • Página 59: Pantalla De Interruptor Auxiliar

    Manual de instalación Foleo - Programación 5.4.5. Pantalla de interruptor auxiliar En la pantalla de ajustes a configuración pulse el botón interr. auxiliar para que aparezca la pantalla de inte- rruptor auxiliar. Interruptor Auxiliar interr. Auxiliar 1 apagado interr. Auxiliar 2 apagado Pulse para guardar y volver a la pantalla de configuración principal o...

  • Página 60: Detectar Fuga En Plomería

    Manual de instalación Foleo - Programación Detectar fuga en plomería detectar fuga activado en plomería Flujo actual (ahora) L/min duración detectar fuga en plomería: actívelo. Lanza una alarma cuando el caudalímetro detecta un flujo continuo inferior a 0,5 gpm o 1 L/min a lo largo de un período de 8 horas. Pulse para guardar y volver a la pantalla de configuración principal o para volver a la pantalla de con-...

  • Página 61: Pantalla De Regen. De Ahorro De Agua

    Manual de instalación Foleo - Programación 5.4.8. Pantalla de regen. de ahorro de agua En la pantalla de configuración principal secundaria, pulse el botón regen. de ahorro de agua para que apa- rezca la pantalla regen. de ahorro de agua. Regen.

  • Página 62: Pantalla De Clorinación

    Manual de instalación Foleo - Programación 5.4.10. Pantalla de clorinación En la pantalla secundaria de configuración principal pulse el botón clorinación para que aparezca la pantalla de generación de cloro. Clorinación / Bajo de sal clorinación activado periodo de regen. clorinación: actívela.

  • Página 63: Configuraciones Personalizadas

    Manual de instalación Foleo - Programación 5.4.11. Configuraciones personalizadas Después de definir todos los parámetros en la configuración principal, pulse en la pantalla de la confi- guración principal para ver la pantalla de configuraciones personalizadas. Configuraciones Personalizados ¿quiere salvar los parámetros actuales como opción personalizada estándar? Pulse...
  • Página 64 Manual de instalación Foleo - Programación Pulse en las flechas de navegación de la pantalla situadas en la parte superior derecha e izquierda para ver cada parámetro de diagnóstico. Pulse el botón de inicio para volver a la pantalla de inicio. INFORMACIÓN Si está...

  • Página 65: Registro De Errores

    Manual de instalación Foleo - Programación 5.5.1. Registro de errores La pantalla de registro de errores muestra una lista de intentos de registro con fecha y hora. Desde la pan- talla de diagnóstico, pulse para mostrar la pantalla Registro de errores. Registro de Errores N.º...

  • Página 66: Puesta En Servicio

    Manual de instalación Foleo - Puesta en servicio Puesta en servicio INFORMACIÓN Este capítulo solo es para los tipos de regeneración con llenado variable. Póngase en contacto con su proveedor si necesita ayuda. 6.1. Puesta en servicio del descalcificador 6.1.1. Llenado de agua, desagüe e inspección de estanqueidad Una vez realizados los pasos de programación inicial anteriores y cuando el descalcificador esté...

  • Página 67: Arranque

    INFORMACIÓN Pentair recomienda establecer una dureza residual de entre 50 y 100 mg/L de CaC0 6.2. Limpieza, desinfección y saneamiento Los materiales de construcción de los descalcificadores de agua modernos no soportan la proliferación bac-...

  • Página 68: Hipoclorito Cálcico

    Manual de instalación Foleo - Puesta en servicio 6.2.2.1 Hipoclorito sódico al 5,25 % Si se utilizan soluciones más fuertes, como las que se venden para lavanderías comerciales, ajuste la dosis como corresponda. Dosis Resina de poliestireno: configure 1,25 mL por cada litro de resina. Descalcificadores de depósito de sal Realice un retrolavado del descalcificador y añada la cantidad adecuada de la solución de hipoclorito al pozo del depósito de sal.

  • Página 69: Funcionamiento

    Manual de instalación Foleo - Funcionamiento Funcionamiento 7.1. Pantalla durante el funcionamiento En Servicio mié 12:01 am servicio enjuague llenado retrolavado pausa succión 7.2. Pantalla durante la regeneración Regeneración 48 m 34 s servicio enjuague llenado retrolavado pausa succión Durante la regeneración, la rueda del ciclo de regeneración muestra el paso de regeneración al que va a pasar la válvula o al que ha llegado (en verde) y el tiempo que le queda en ese paso (1).

  • Página 70: Regeneración Manual

    Manual de instalación Foleo - Funcionamiento 7.4. Regeneración manual En la pantalla de inicio pulse el botón de regeneración para acceder a la pantalla de regeneración. Regeneración immediata retrase a hora programada Pulse inmediata. para comenzar una regeneración inmediatamente o retrase a hora programada para detener la regeneración hasta la hora de regeneración programada (2:00 AM de forma predeterminada para descalcificadores, 12:00 AM de forma predeterminada para filtros).

  • Página 71: Bloqueo Remoto

    Manual de instalación Foleo - Funcionamiento El programador no iniciará un nuevo ciclo de regeneración sin corriente. Si la válvula se pierde una regene- ración programada por un corte de corriente acumulará una regeneración en espera. Una vez restablecido el suministro eléctrico, el programador iniciará un ciclo de regeneración la siguiente vez que la hora del día coincida con la hora de regeneración programada.

  • Página 72: Mantenimiento

    Mantenimiento en la Guía de usuario. OBLIGATORIO El mantenimiento debe realizarlo un profesional certificado por Pentair; de lo contrario la garan- tía quedará anulada. 8.1. Inspección general del sistema OBLIGATORIO Se tiene que hacer como mínimo una vez al año.

  • Página 73: Prueba De Regeneración

    Manual de instalación Foleo - Mantenimiento 8.1.3. Prueba de regeneración Compruebe el estado del depósito de sal y los equipamientos asociados. Compruebe el nivel de sal en el depósito de sal. Comience la prueba de regeneración. → Compruebe la aspiración de salmuera durante la fase de succión de salmuera. →...
  • Página 74 Manual de instalación Foleo - Mantenimiento Elementos 1 año 2 años 3 años 4 años 5 años Comprobar/ Comprobar/ Comprobar/ Comprobar/ Comprobar/ adaptar tornillo adaptar tornillo adaptar tornillo adaptar tornillo adaptar tornillo Dureza residual mezclador si es mezclador si es mezclador si es mezclador si es mezclador si es...

  • Página 75: Instrucciones De Mantenimiento

    TRUCO Escanee este código QR para descargar la aplicación Salt Reminder [recordatorio de la sal] de Pentair con el fin de garantizar que se añade sal al depósito de sal cuando es necesario. TRUCO No llene el depósito de sal con demasiada sal si se acerca la fecha de limpieza del depósito de sal.

  • Página 76: Recomendaciones

    Manual de instalación Foleo - Mantenimiento 8.4. Recomendaciones 8.4.1. Uso de piezas de recambio originales ATENCIÓN Para garantizar un funcionamiento correcto y la seguridad del dispositivo, utilice únicamente pie- zas de recambio y accesorios originales recomendados por el fabricante. Las piezas que hay que tener en inventario para posibles sustituciones son: motor y sensor óptico, progra- mador, transformador, inyectores, kit de trampilla, kit de junta tórica, programador de llenado y DLFC.

  • Página 77: Retirada De La Tapa Del Descalcificador

    Manual de instalación Foleo - Mantenimiento 8.5.2. Retirada de la tapa del descalcificador N.º Operación ATENCIÓN No tire de los cables. Retire los conectores de los componentes presionando los clips de bloqueo. Suelte (3) y abra la tapa del programador (2). Desconecte el conductor del cable principal (5).

  • Página 78: Limpieza Del Depósito De Sal, El Pozo De Salmuera, La Válvula De Salmuera De Seguridad Y El Air-Check

    Manual de instalación Foleo - Mantenimiento 8.5.3. Limpieza del depósito de sal, el pozo de salmuera, la válvula de salmuera de seguri- dad y el air-check N.º Operación Retire la tapa del depósito, consulte 8.5.1. Primeros pasos, página 76 and 8.5.2. Retirada de la tapa del descalcificador, página 77.
  • Página 79 Manual de instalación Foleo - Mantenimiento Ref. MKT-IM-038 / A - 05.09.2018 79 / 112...

  • Página 80: Limpieza Del Inyector Y El Filtro Del Inyector

    Manual de instalación Foleo - Mantenimiento 8.5.4. Limpieza del inyector y el filtro del inyector N.º Operación Retire la tapa del descalcificador; consulte 8.5.1. Primeros pasos, página 76 y 8.5.2. Retirada de la tapa del descalcificador, página 77. Retire los tornillos de la tapa del inyector (3). Retire la tapa del inyector (2).

  • Página 81: Sustitución Del Programador

    Manual de instalación Foleo - Mantenimiento 8.5.5. Sustitución del programador N.º Operación ATENCIÓN No tire de los cables. Retire los conectores de los componentes presionando los clips de bloqueo. Suelte el clip (2) y abra la tapa del programador (1). Desconecte el conductor del cable principal (no aparece en la ilustración).

  • Página 82: Sustitución De Las Juntas Y Los Espaciadores Del Pistón O La Válvula

    Cambie el pistón (3) y el cartucho de las juntas y los espaciadores (5). OBLIGATORIO Pentair recomienda siempre cambiar el pistón y las juntas y los espaciadores a la vez. ATENCIÓN El espaciador más ancho (6) es la parte inferior del cartucho de juntas y espaciadores.
  • Página 83 Manual de instalación Foleo - Mantenimiento Ref. MKT-IM-038 / A - 05.09.2018 83 / 112...

  • Página 84: Otras Piezas De Desgaste

    Manual de instalación Foleo - Mantenimiento 8.5.7. Otras piezas de desgaste 8.5.7.1 Limpieza del DLFC N.º Operación Retire la tapa del descalcificador; consulte 8.5.1. Primeros pasos, página 76 y 8.5.2. Retirada de la tapa del descalcificador, página 77. Retire el clip de bloqueo del DLFC (1) y la carcasa del DLFC (4). Inserte una de las clavijas del clip de bloqueo del DLFC (1) en la arandela del DLFC (2) y extrái- galo de la carcasa del DLFC (4).

  • Página 85: Sustitución Del Motor

    Manual de instalación Foleo - Mantenimiento 8.5.7.2 Sustitución del motor N.º Operación Retire la tapa del descalcificador; véase 8.5.2. Retirada de la tapa del descalcificador, página 77. Desconecte el sensor óptico (3). Abra las pinzas del motor (1) y retire el motor usado (2). ATENCIÓN No tire de los cables del motor para extraer el motor de su ubicación.

  • Página 86: Limpieza Del Blfc

    Manual de instalación Foleo - Mantenimiento 8.5.7.3 Limpieza del BLFC N.º Operación Retire la tapa del descalcificador; consulte 8.5.1. Primeros pasos, página 76 y 8.5.2. Retirada de la tapa del descalcificador, página 77. Desconecte el tubo (14) (sistema de enganche rápido (13)). Desatornille el soporte del BLFC (12) del generador de cloro (8).
  • Página 87 Manual de instalación Foleo - Mantenimiento Ref. MKT-IM-038 / A - 05.09.2018 87 / 112...

  • Página 88: Desmontaje/Sustitución De La Cabeza De Mando

    Manual de instalación Foleo - Mantenimiento 8.5.7.5 Desmontaje/sustitución de la cabeza de mando N.º Operación Retire la tapa del descalcificador; consulte 8.5.1. Primeros pasos, página 76 y 8.5.2. Retirada de la tapa del descalcificador, página 77. Con una llave inglesa de 6 mm o un destornillador plano, desatornille (2). Con una llave inglesa de 8 mm o un destornillador plano, desatornille (1).
  • Página 89 Manual de instalación Foleo - Mantenimiento Ref. MKT-IM-038 / A - 05.09.2018 89 / 112...

  • Página 90: Sustitución Del Sensor Óptico

    Manual de instalación Foleo - Mantenimiento 8.5.7.6 Sustitución del sensor óptico N.º Operación Retire la tapa del descalcificador; véase 8.5.2. Retirada de la tapa del descalcificador, página 77. Desconecte el cable del motor al sensor óptico (4). Retire el soporte del sensor óptico (1) empujándolo hacia atrás y hacia arriba, tal como se muestra.

  • Página 91: Limpieza De La Rueda De Codificación

    Manual de instalación Foleo - Mantenimiento 8.5.7.7 Limpieza de la rueda de codificación N.º Operación Retire el sensor óptico; consulte 8.5.7.3 Limpieza del BLFC, página 86. Retire la placa (7) apretando los 4 clips (1). Retire y limpie la rueda de codificación (6). La retirada de la rueda de codificación provocará...

  • Página 92: Desmontaje/Montaje De La Válvula Del/En El Depósito

    Manual de instalación Foleo - Mantenimiento 8.5.7.8 Desmontaje/montaje de la válvula del/en el depósito N.º Operación Retire la tapa del descalcificador; consulte 8.5.1. Primeros pasos, página 76 y 8.5.2. Retirada de la tapa del descalcificador, página 77. Suelte el tubo (1) del racor de enganche rápido (2). Retire el clip del DLFC (5) y extraiga el conjunto y el codo del DLFC (4).
  • Página 93 Manual de instalación Foleo - Mantenimiento ¼ vuelta Punto 0 Punto 0 ½ vuelta Ref. MKT-IM-038 / A - 05.09.2018 93 / 112...

  • Página 94: Solución De Problemas

    Manual de instalación Foleo - Solución de problemas Solución de problemas 9.1. Programador 9.1.1. Detección de alarmas Si se produce un error en el funcionamiento de la válvula o el programador, sonará una alarma y la pantalla de inicio mostrará el botón de alerta de error y el botón de alarma En Servicio mié...
  • Página 95 Manual de instalación Foleo - Solución de problemas Pantalla de error Causa Reinicialización y recuperación Sensor óptico Se ha producido un Error no crítico. Detectado pulso extra en el sensor óptico. Cambio no deseado cambio de estado no Pulse el botón de regeneración para avanzar el motor y fue detectado en el deseado en el sensor eliminar el error.

  • Página 96: Válvula

    Manual de instalación Foleo - Solución de problemas 9.2. Válvula Problema Causa Solución Materia extraña entre el pistón y las jun- Cambie los espaciadores, las juntas y el Hay agua que fluye tas y los espaciadores. pistón. o gotea en el des- agüe o la conduc- Limpie la rueda de codificación, limpie o ción de salmuera...

  • Página 97: Sistema

    Manual de instalación Foleo - Solución de problemas 9.3. Sistema Problema Causa Reinicialización y recuperación El cable está conectado a una fuente de Conéctelo a una fuente de alimentación alimentación intermitente o apagada. constante. Cable del contador defectuoso o desco- Vuelva a conectar el cable o sustitúyalo.
  • Página 98 Manual de instalación Foleo - Solución de problemas Problema Causa Reinicialización y recuperación Controle el ajuste de dosificación de la Regeneración inadecuada. salmuera y repita la regeneración. Configure la salmuera al nivel correcto. Ajuste de salmuera incorrecto. Véase 5.4.3. Pantalla de válvula, página 54.
  • Página 99 Manual de instalación Foleo - Solución de problemas Problema Causa Reinicialización y recuperación Compruebe la integridad de las juntas y los espaciadores. Limpiar/sustituir si es necesario Compruebe que el filtro superior está limpio. Limpiar/sustituir si es necesario Compruebe la presión de entrada. Com- pruebe que está...

  • Página 100: Piezas De Recambio

    Manual de instalación Foleo - Piezas de recambio Piezas de recambio 10.1. Descalcificador 100 / 112 Ref. MKT-IM-038 / A - 05.09.2018...
  • Página 101 Manual de instalación Foleo - Piezas de recambio Cantidad Cant. Artí- Número de Descripción del con- pedido culo referencia junto mínimo 18168 Air-check 500 (0,915 m) 60014SP Conjunto salmuera seguridad, 2310 E02588 Tapón del pozo de salmuera, todos los modelos E02231 Pozo de salmuera para los modelos 10 y 15 E02236...
  • Página 102 Manual de instalación Foleo - Piezas de recambio Cantidad Cant. Artí- Número de Descripción del con- pedido culo referencia junto mínimo 61931-03 Conjunto programador XTR con logotipo 1239647 Pasacables, cable CAB-400027 Caja programador Tornillo Parachoques CAB-400030 Tapa descalcificador, todos los modelos Foleo CAB-400039 Clip/pinza CAB-400031...

  • Página 103: Válvula De Salmuera De Seguridad

    Manual de instalación Foleo - Piezas de recambio 10.1.1. Válvula de salmuera de seguridad Cantidad Cant. Artí- Número de Descripción del con- pedido culo referencia junto mínimo 60014SP Conjunto salmuera seguridad, 2310 26746 Conjunto codo, válvula de salmuera de seguridad 11183-01SP Junta tórica 19625SP...

  • Página 104: Válvula

    Manual de instalación Foleo - Piezas de recambio 10.2. Válvula 10.2.1. Lista de piezas del cuerpo de la válvula 104 / 112 Ref. MKT-IM-038 / A - 05.09.2018...
  • Página 105 Manual de instalación Foleo - Piezas de recambio Cantidad Cant. Artí- Número de Descripción del con- pedido culo referencia junto mínimo 18261SP Tornillo, cabeza arandela hexagonal, #10-24 x 0,81" Conjunto de pistón y kit de juntas, flujo contraco- BR61838 rriente 5800 60032 Válvula de salmuera 4600/5600 13333...

  • Página 106: Lista De Piezas De La Cabeza De Mando

    Manual de instalación Foleo - Piezas de recambio 10.2.2. Lista de piezas de la cabeza de mando Cantidad Cant. Artí- Número de Descripción del con- pedido culo referencia junto mínimo BR61835 Conjunto motor BR61836 Conjunto rueda panel 1235373 Sensor óptico 44162 Transformador, internacional, 12 V UL 106 / 112...

  • Página 107: Conjunto Contador Turbina Plástico

    Manual de instalación Foleo - Piezas de recambio 10.2.3. Conjunto contador turbina plástico Cantidad Cant. Artí- Número de Descripción del con- pedido culo referencia junto mínimo 60626-01 Conjunto contador turbina ¾ electrónico BR19791-01 Cable del conjunto contador turbina 19797 Conjunto contador turbina 5800 19569SP Clip/pinza 13314SP...

  • Página 108: Tuberías

    Manual de instalación Foleo - Piezas de recambio 10.3. Tuberías 10.3.1. Bypass acero inoxidable 1" BSP, hembra 108 / 112 Ref. MKT-IM-038 / A - 05.09.2018...
  • Página 109 Manual de instalación Foleo - Piezas de recambio Cantidad Cant. Artí- Número de Descripción del con- pedido culo referencia junto mínimo BU28502 Bypass acero inoxidable 1" BSP Tornillo cabeza hex mach 1/4-20 X 1 o hex ranu- 13386SP rado 24419-10SP Asa bypass roja 15727 Tornillo, cabeza arandela hexagonal, 10-24 x 0,5"...

  • Página 110: Evacuación
