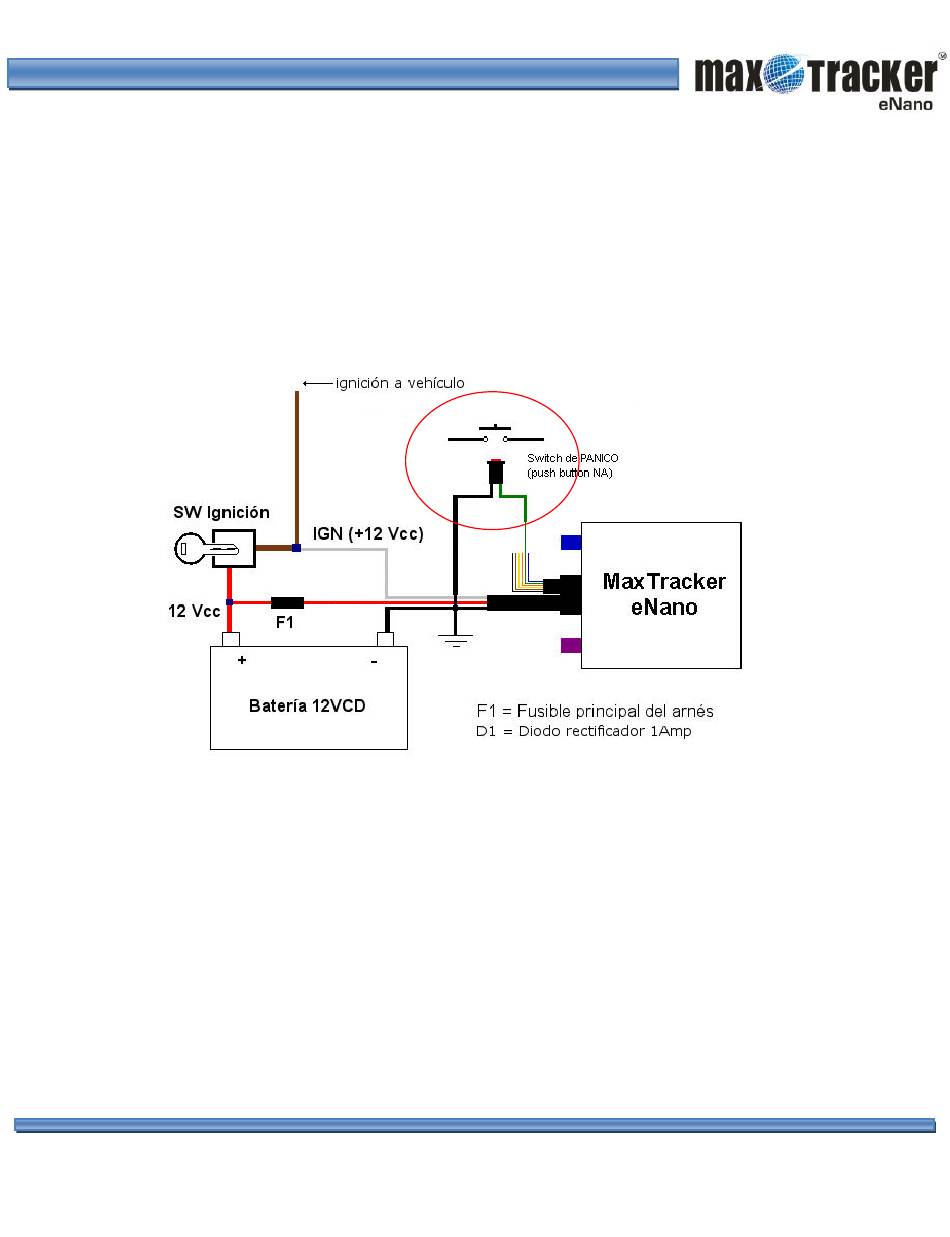

7. Conexión para sensor de pánico
Para el sensor de pánico se necesita un switch de presión de uso rudo Normalmente Abierto.
En un extremo del botón se conecta señal de tierra GND y en el otro la entrada de sensor de
pánico (cable verde) del dispositivo MaxTracker eNano.
Figura 3.4
8. Conexión de sensores especializados
La conexión de sensores especiales al dispositivo MaxTracker eNano puede variar dependiendo
del tipo de sensor y de la aplicación.
A. Conexión básica de un sensor Reed magnético como sensor de apertura de puerta
En esta configuración el sensor debe estar activado mientras la puerta se encuentre
cerrada y abierto el circuito cuando la puerta se abra. Es necesario utiliza la línea de sensor
de puerta (cable naranja) para este tipo de configuraciones. (Ver esquema 3.5)
11
