Monitor en línea para transformadores: Guía de instalación
A
RMADO DEL PEDESTAL
1. Localice las partes #2 a #16 del pedestal (véase el "Esquema de armado del pedestal" al final de
esta guía, página 32) y arme el soporte como se indica en la siguiente figura.
2. Fije (1) pieza #5, riel, mediante (1) pieza #4, perno en U, con (2) piezas #9, arandela de seguridad, al
soporte a aproximadamente 7,6 cm de la parte superior. Use un dado largo de 9/16 pulgadas y un
nivel para fijar estas partes al soporte con (2) piezas #7, tuerca de 3/8 de pulgadas, sin apretar en
exceso. Asegúrese de que el riel esté a ±5˚ de plomo. (Nota: apretar en exceso aplastará el poste de
aluminio.)
3. En la parte trasera del soporte, marque 20 pulgadas (50,8 cm) abajo del conjunto perno en U y fije
al poste (1) pieza #5, riel, mediante (1) pieza #4, conjunto perno en U, con (2) piezas #9, arandela
de seguridad, y
(2) piezas #7, tuerca de 3/8 de pulgadas (Nota: No apriete completamente los pernos en U inferiores
al soporte hasta después de instalar y sujetar el monitor para transformadores).
4. Fije (2) piezas #2, tuerca de resorte al riel superior mediante (2) piezas #3, perno completamente
roscado, desde atrás del riel.
5. Fije (2) piezas #2, tuerca de resorte al riel inferior.
6. Fije (2) piezas #13, tira de montaje, mediante
(4) piezas #14, #15 y #16, tornillo, arandela
de seguridad y tuerca.
7. Fije las piezas #11 y #12, soporte y
abrazadera de botella de helio, mediante (2)
piezas #20, #7 y #9, perno, arandela y tuerca.
8. Si se adquirió el enfriador de aceite, pase a la
sección "Montaje de la caja de empalmes". Si
no se adquirió el enfriador de aceite,
continúe con el paso (9).
9. Coloque (1) 291-0014-XX grapa de montaje
de secador de helio provista con los
materiales del monitor a la tira de montaje
exterior, pieza #13, orificio pasante inferior.
Fije la grapa a la tira con el
(1 ) tornillo 253-0066-XX y (1) tuerca 252-0013-
XX, que se incluyen con los materiales del
monitor. (Nota: si no se va a instalar una caja
de empalmes, fije la segunda grapa 291-0014-XX con (1) 253-0066-XX y (1) 252-0013-XX, al segundo
orificio pasante desde la parte superior de la pieza #13, tira de montaje exterior).
10. Fije el monitor al riel unistrut superior, pieza #5, con (2) piezas #21, arandela de riel, y (2) piezas
#8 y #9, arandela plana y arandela de seguridad, y (2) piezas #7, tuerca de 3/8 pulgadas. Fije el
monitor a los soportes de tuerca unistrut inferiores, pieza #2, con (2) piezas #21, #6, #8 y #9,
arandela de riel, perno, arandela plana y arandela de seguridad.

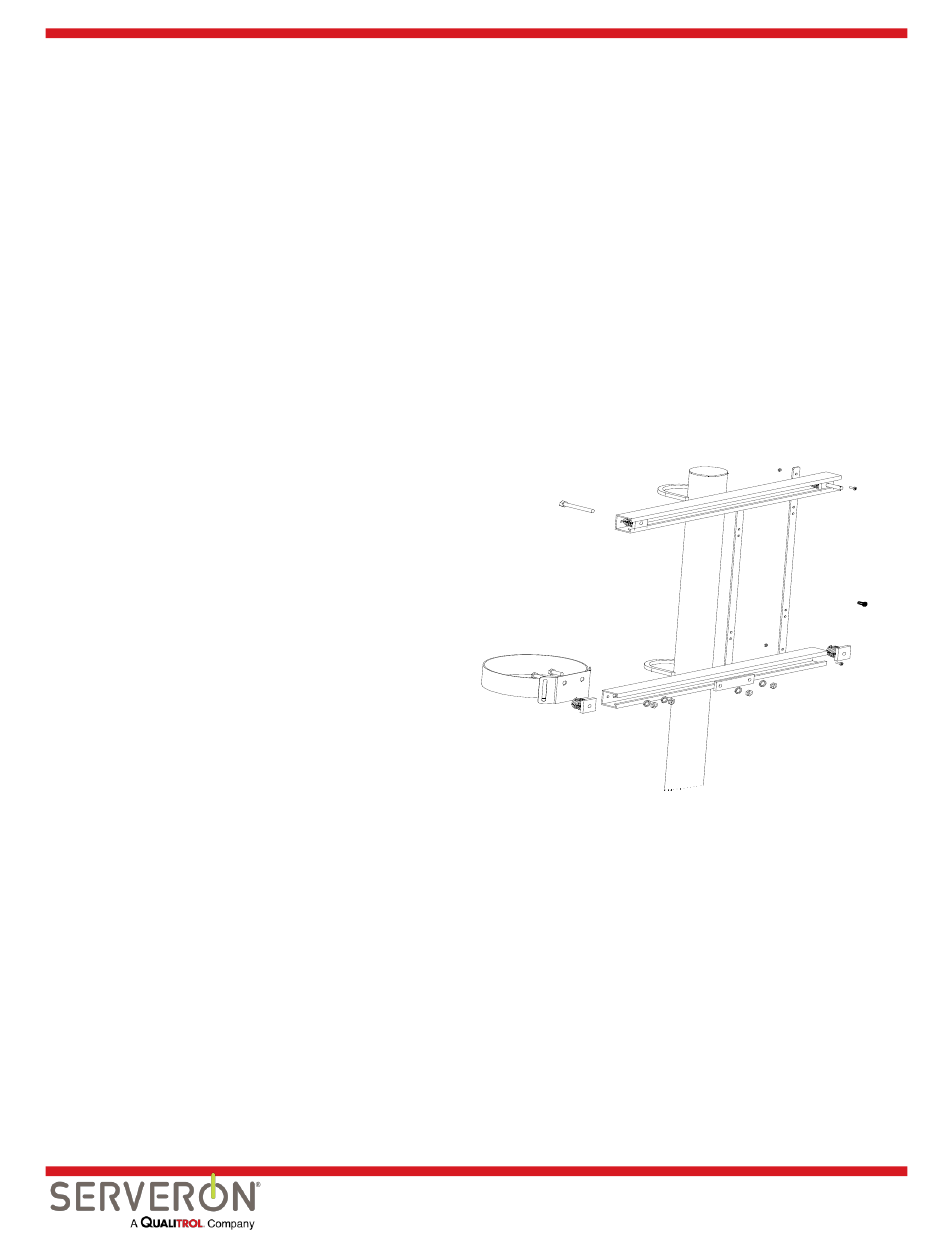

Figura 4: Armado del soporte tipo pedestal
9 de 33 810-1644-01 Rev C
