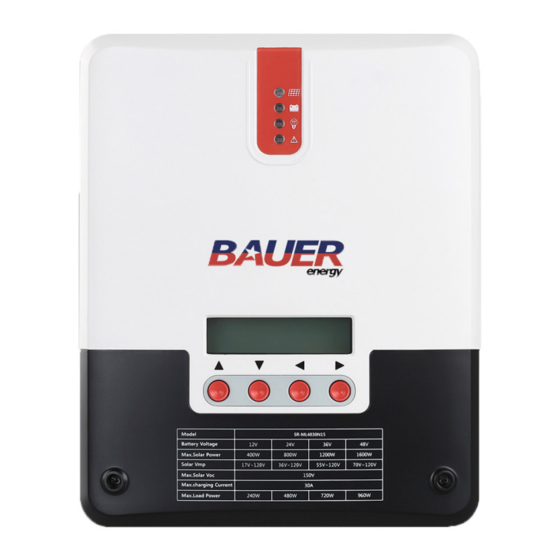

REGULADOR DE CARGA MPPT
SR-ML 12/24/36/48V 30A
VOLTAJE MÁXIMO DE BATERÍA
CORRIENTE DE CARGA
CORRIENTE DE DESCARGA
Bauer Energy
info@bauer-energy.com
www.bauer-energy.com
MANUAL DE USO
Modelos
MODELO
VOLTAJE PANEL
4830
12/24/36/48V
150V
30A
20A
energy

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Bauer SR-ML 12V 30A

  • Página 1 REGULADOR DE CARGA MPPT SR-ML 12/24/36/48V 30A MANUAL DE USO Modelos MODELO 4830 VOLTAJE MÁXIMO DE BATERÍA 12/24/36/48V VOLTAJE PANEL 150V CORRIENTE DE CARGA CORRIENTE DE DESCARGA Bauer Energy info@bauer-energy.com www.bauer-energy.com...
  • Página 2: Instrucciones De Seguridad

    Instrucciones de seguridad Como este equipo opera a voltajes superiores a los que se consideran seguros para el ser humano, debe leer este manual para su seguridad antes de operar con él. El regulador no tiene componentes que necesiten mantenimiento. No trate de abrir o manipular internamente el regulador.
  • Página 3: Tabla De Contenido

    Contenido Instrucciones de seguridad ..............................1 Introducción al producto ............................3 1.1. Vista general ..............................3 1.2. Características.............................. 4 1.3. Introducción a la tecnología MPPT de seguimiento ..................5 1.4. Introducción a los estados de carga ......................7 Instalación del producto............................9 2.1.
  • Página 4: Introducción Al Producto

    1. Introducción al producto 1.1. Vista general Este regulador puede monitorizar la energía generada de los paneles solares en tiempo • real y rastrear el valor de corriente de voltaje más alto, lo que permite al sistema cargar la batería con la potencia de salida máxima del generador fotovoltaico. Está diseñado para sistemas solares aislados.
  • Página 5: Características

    1.2. Características • Gracias a la tecnología de seguimiento avanzado "multi-peak", el regulador es capaz de realizar un seguimiento MPPT aunque el panel solar tenga alguna sombra parcial que provoca picos rápidos de intensidad y voltaje. • Un algoritmo integrado de seguimiento de máxima potencia que permite incrementar significativamente la eficiencia de producción de los sistemas fotovoltaicos.
  • Página 6: Introducción A La Tecnología Mppt De Seguimiento

    Fig 1. Apariencia e interfaz del regulador Nº Item Nº Item Indicador de carga en curso Terminal negativo de batería Indicador de batería Terminal negativo de carga Indicador de carga Terminal positivo de batería Indicador de fallo Terminal positivo de carga Pantalla LCD Interfaz de muestreo de temperatura externa Botones de operación...
  • Página 7 Tome, por ejemplo, el sistema de 12V. El voltaje máximo de los paneles solares (Vpp), es de alrededor de 17V y el voltaje de la batería es de aproximadamente 12V. Generalmente, cuando el regulador está cargando una batería, el voltaje del panel solar se mantiene a 12V aproximadamente, lo que indica que no se usa la potencia máxima.
  • Página 8: Introducción A Los Estados De Carga

    Fig 3. Salida característica de paneles solares en relación a la luz y la temperatura 1.4. Introducción a los estados de carga Con las etapas de carga, el MPPT proporciona siempre la máxima potencia disponible, y se combina con todos modos de carga como carga a corriente máxima, carga a voltaje constante y la carga de flotación para completar el ciclo al completo de una batería.
  • Página 9 • Carga a intensidad máxima En la primera etapa, el voltaje de la batería está por debajo del valor determinado (voltaje de ecualización/voltaje boost) como máximo. El regulador realizará la carga MPPT y proporcionará la energía solar máxima para cargar la batería. Una vez que el voltaje de la batería alcanza el valor predeterminado, el regulador pasa a la siguiente etapa.
  • Página 10: Información

    ecualización será de 120 minutos (predeterminado). La carga de compensación y el aumento de carga no se repiten en un proceso de carga completa. Esto es para evitar una excesiva emisión de gas o sobrecalentamiento de la batería. • Información Cuando el sistema no puede mantener el voltaje de la batería de manera constante a un voltaje constante debido al entorno de instalación o al funcionamiento con carga, el regulador realiza una acumulación de...
  • Página 11: Especificaciones Del Cableado

    se fijen correctamente con las correas de ajuste. Evite sacudir los cables y los cabezales de conexión sueltos cuando mueva la aplicación. • Cuando el sistema está conectado, la tensión del terminal de salida de los componentes puede ser más alta que la tensión humana de seguridad. Durante la operación, use herramientas aisladas y asegúrese de que sus manos estén secas.
  • Página 12: Instalación Y Cableado

    2.3. Instalación y cableado ATENCIÓN • Peligro de explosión No instale el regulador de carga solar en un espacio herméticamente cerrado junto con una batería. No instale en un lugar cerrado donde pueda acumularse el gas de la batería y esté puesto el propio regulador.
  • Página 13 En la superficie de instalación, use un bolígrafo para marcar las posiciones de los cuatro orificios de montaje y luego retire el regulador. Taladre cuatro orificios del tamaño adecuado en las cuatro posiciones marcadas y fije los tornillos por adelantado, alinee los orificios de fijación del regulador con los cuatro tornillos fijos y luego cuélguelo.
  • Página 14 Conexión de la batería. Primero en el regulador y después en la batería. Conexión de los consumos en corriente continua, en caso de que existan. Conexión de los paneles. ADVERTENCIA • Riesgo de shock eléctrico Recomendamos la colocación de un seguro, seccionador o interruptor en el cableado del generador solar, la línea de consumos y el cableado de batería, para evitar que se produzcan descargas eléctricas durante la conexión y poder desconectar con facilidad para algún mantenimiento.
  • Página 15 ATENCIÓN • Cuando el regulador está en un estado de carga normal, la desconexión de la conexión de la batería afectará a los consumos en CC del regulador. En un caso grave, la carga puede dañarse. • Dentro de los 10 minutos posteriores a la detención de la carga del regulador, la operación de polaridad inversa de la batería puede dañar los componentes internos del regulador.
  • Página 16: Operación Y Pantalla Lcd

    3. Operación y pantalla LCD 3.1. Indicadores LED Indicador de paneles Indica el modo de carga actual del regulador. Indicador de batería Indica el estado actual de la batería. Indicador de carga Indica los consumos en corriente continua y el estado. Indicador de fallo Indique si el regulador está...
  • Página 17: Alarma

    Indicador de carga: Indicador Estado batería Carga sin comenzar Parpadeo rápido Sobrecarga/cortocircuito Constante Sobrevoltaje Indicador de error: Indicador Estado batería Apagado Operación sin fallo Constante Fallo en el sistema 3.2. Alarma Después de producirse una anomalía, la alarma emite dos zumbidos cortos y uno largo. Indicador de alarma Tipo de fallo Apagado...
  • Página 18: Pantalla Lcd De Inicio E Interfaz Principal

    3.4. Pantalla LCD de inicio e interfaz principal Durante el arranque, los cuatro indicadores parpadean en secuencia. La pantalla LCD comienza después de la auto-verificación. El modelo del regulador se muestra primero, y luego se muestra el nivel de voltaje de la batería. •...
  • Página 20: Pantalla De Ajuste Del Modo De Carga

    3.5. Pantalla de ajuste del modo de carga • Introducción a los modos de carga Código Modo Descripción Control luz automático Cuando no hay luz solar, el voltaje del panel solar está por (luz encendida por la debajo del mínimo que demanda el regulador. El regulador noche, apagada durante abrirá...
  • Página 21 • Página de carga manual del interruptor La página está disponible solo cuando el modo de carga es el “Modo Manual 15”. Cuando se carga en modo manual, la carga se puede activar y desactivar desde las siguientes páginas manualmente. Mantenga presionada la tecla de configuración durante 2 segundos para encender la carga.
  • Página 22: Página De Análisis Del Sistema

    3.6. Página de análisis del sistema En la página de análisis del sistema, el usuario puede ver la totalidad de AH cargados y descargados, los días de trabajo y la información de anomalías del sistema, lo que es conveniente para que el usuario conozca las condiciones de funcionamiento de todo el sistema. En esta página, presione la tecla de configuración para entrar en el submenú...
  • Página 23: Interfaz De Ajuste De Parámetros

    • Vista del registro de diferentes días Para ver los datos de registro de hace n días, el usuario debe establecer una fecha específica. El ajuste es el siguiente: 3.8. Interfaz de ajuste de parámetros En este menú, el usuario puede ver y configurar los parámetros del sistema. Los ajustes deben hacerse bajo la orientación de un profesional;...
  • Página 24: Página De Información De La Producción

    FLOAT CHG Voltaje de carga flotación 9.0~17.0V 13.8V BOOST-RE CHG Carga de Boost a recuperación 9.0~17.0V 12.6V de voltaje LOW VOL RECT Recuperación sobredescarga 9.0~17.0V 12.6V UND VOL WARN Aviso de bajo voltaje 9.0~17.0V 12.0V LOW VOL DISC Voltaje sobredescarga 9.0~17.0V 11.0V DISC LMT VOL...
  • Página 25: Funciones De Protección Del Producto Y Mantenimiento Del Sistema

    4. Funciones de protección del producto y mantenimiento del sistema 4.1. Introducción a la función de protección • El dispositivo no es resistente al agua Grado de protección: IP32 • Límite de entrada de protección de potencia Cuando la energía del panel solar excede la potencia nominal, el regulador limita la energía del panel solar dentro del alcance de la potencia nominal para evitar daños por exceso de corriente.
  • Página 26: Mantenimiento Del Sistema

    Figura 8. Gráfico de protección de sobrecalientamiento 4.2. Mantenimiento del sistema Para mantener de la mejor manera y el mayor tiempo posible su funcionamiento, se recomienda que los siguientes artículos se comprueben cada año. • Confirme que el flujo de aire alrededor del regulador no esté bloqueado. Retire la suciedad o los residuos de la ventilación.
  • Página 27: Información En Pantalla Y Alarmas De Fallo

    4.3. Información en pantalla y alarmas de fallo Nº Info. en display Observaciones Indicación LED Alarma PV REV Conexión inversa de los ERROR se mantiene La alarma se módulos fotovoltaicos encendido mantiene PV OVP Sobrevoltaje de los ERROR se mantiene La alarma se módulos fotovoltaicos encendido...
  • Página 28: Especificaciones Del Producto

    5. Especificaciones del producto 5.1. Parámetros eléctricos Parámetro Valor Modelo 4830 Voltaje del sistema 12V/24V/36V/48V Auto Consumo sin carga 0.7W a 1.2W Voltaje de batería 9V a 70V Máx. voltaje de <150V entrada Rango de voltaje Voltaje de batería +2V a 120V MPPT máx.
  • Página 29: Rango De Ajuste De Los Parámetros

    5.2. Rango de ajuste de los parámetros Tipo de batería AGM sellada GEL sellada Plomo ácido User (sealed) (gel) abierta (personalizado) (flooded) Corte por voltaje alto 16.0V 16.0V 16.0V 9~17V Voltaje de ecualización 14.6V 14.8V 9~17V Voltaje de absorción 14.4V 14.2V 14.6V 9~17V...
  • Página 30: Especificaciones Del Producto

    6. Especificaciones del producto 6.1. Eficiencia de conversión del sistema de 12V 6.2. Eficiencia de conversión del sistema de 24V 6.3. Eficiencia de conversión del sistema de 48V...
  • Página 31: Especificaciones Del Producto

    7. Especificaciones del producto...
  • Página 32 Bauer Energy info@bauer-energy.com www.bauer-energy.com...
