Cargar y guardar la función arbitraria
Los 99 puntos de secuencia de la función arbitraria, que se pueden configurar manualmente con el panel de control
del equipo y que son aplicables o bien a la tensión (U) o a la corriente (I), se pueden guardar o cargar con una me-
moria USB convencional mediante el puerto USB frontal. Por lo general, los 99 puntos se guardan o cargan a la vez
mediante un archivo de texto de tipo CSV (separador de punto y coma) que representa una tabla de valores.
Con el fin de cargar una tabla de secuencia para el generador, se deben cumplir los siguientes requisitos:
• La tabla debe contener exactamente 99 o 100 filas con 8 valores sucesivos (8 columnas separadas por punto y
coma) sin haber huecos
• Los archivos deben guardarse dentro de una carpeta denominada HMI_FILES que debe estar en el raíz del USB
• El nombre del archivo siempre debe comenzar con WAVE_U o WAVE_I (no distingue entre mayúsculas o minúsculas)
• Los valores con decimales usarán comas como separador decimal
• Todos los valores de las filas y columnas deben situarse dentro del rango especificado (véase más abajo)
• Las columnas de la tabla deben tener un orden definido que no se debe modificar
Se ofrecen los siguientes rangos de valores para su uso en la tabla, en relación de la configuración manual del ge-
nerador de ondas arbitrario (cabeceras de columna como en Excel):
Columna
Parámetro
A
Amplitud de inicio AC
B
Amplitud final AC
C
Frecuencia de inicio
D
Frecuencia final
E
Ángulo de inicio AC
F
Offset de inicio DC
G
Offset final DC
H
Tiempo en μs
Para más información acerca de los parámetros y función de ondas arbitrarias consulte „3.4.10. Guardar en una
memoria USB (logging)".

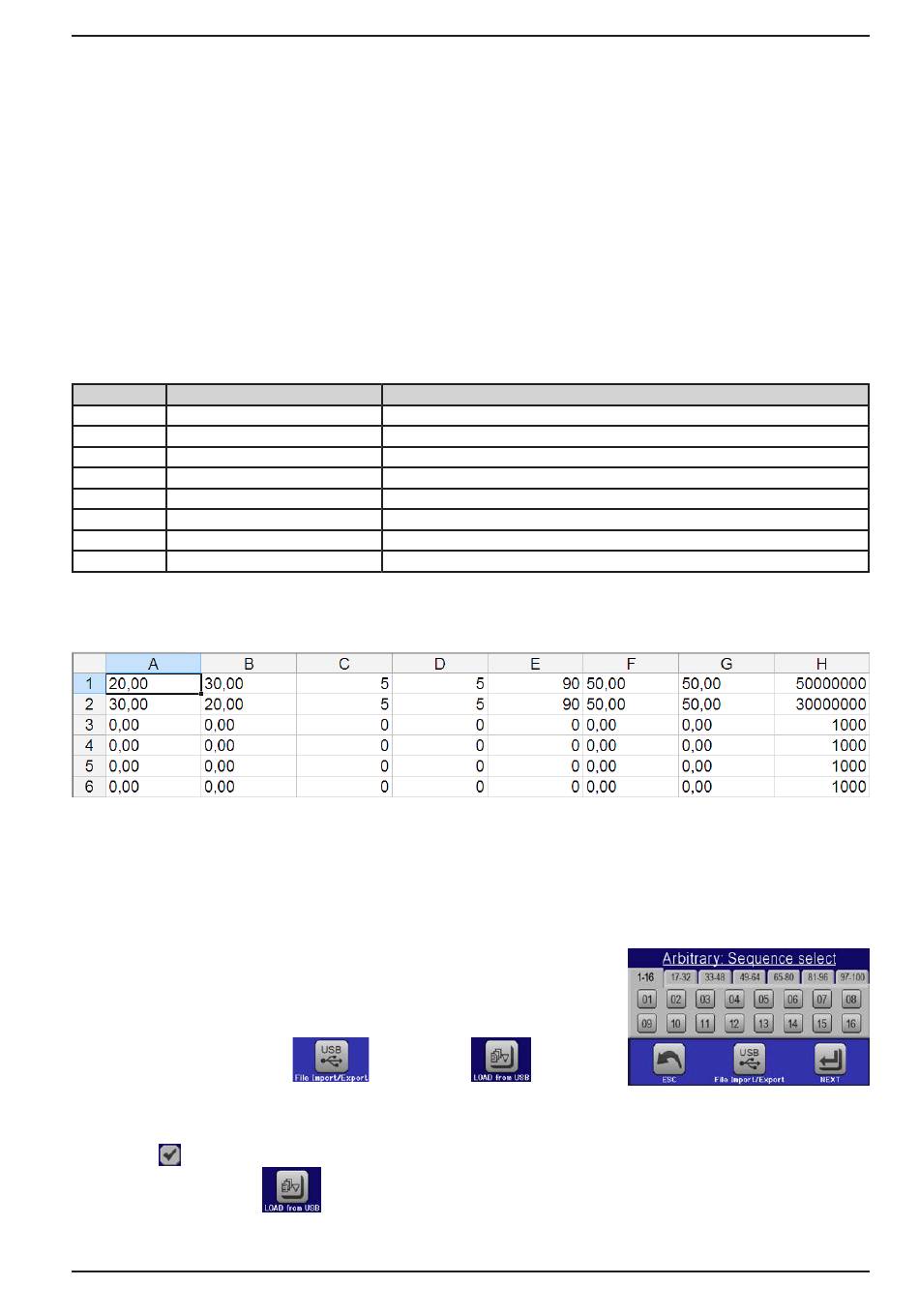

Ejemplo CSV:
El ej. muestra que solo los dos primeros puntos de secuencia están configurados mientras que todos los demás están
ajustados en sus valores predeterminados. La tabla se podría cargar como WAVE_U o WAVE_I cuando se use, p.
ej., el modelo PSI 9080-1020 3U porque los valores serían admisibles tanto para tensión como para corriente. La
nomenclatura del archivo es única. Un filtro impide cargar un archivo WAVE_I después de haber seleccionado «Arbi-
trario --> U» en el menú del generador de funciones. El archivo no se registraría como seleccionable en ningún caso.
► Cómo cargar una tabla de puntos de secuencia de una memoria USB:
1.
No conecte ni retire aún la memoria USB.
2.
Acceda al menú de selección de funciones del generador con MENU ->
Function Generator -> Arbitrary -> U/I, para consultar la pantalla prin-
cipal del selector de secuencias, tal y como se muestra a la derecha.
3.
Pulse en el área táctil
instrucciones en pantalla. Si se ha reconocido al menos uno de los
archivos válidos (véase arriba para nomenclatura y ruta del archivo),
el equipo mostrará una lista de los archivos que se pueden seleccionar
con
.
4.
Pulse el área táctil
carga, en caso de ser válido. Si no lo fuera, el equipo mostrará un mensaje de error. En ese caso, se
deberá corregir el archivo y repetir los pasos anteriores.
