MANUAL DE
INSTALACIÓN
(v. 2.0)

Publicidad

Tabla de contenido
loading

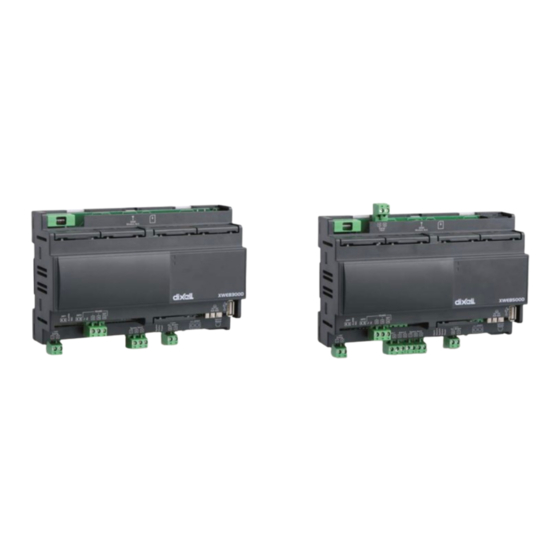

Resumen de contenidos para Emerson dixell XWEB300D

  • Página 1 MANUAL DE INSTALACIÓN (v. 2.0)
  • Página 2 ATENCIÓN: Utilice sólo módems oficialmente soportados por esta unidad de monitoreo. Dixell S.r.l. declina toda responsabilidad por daños debidos a un uso de módems no soportados. ATENCIÓN: Dixell S.r.l. se reserva el derecho a modificar este manual sin necesidad de preaviso. La última versión disponible puede descargarse del sitio web.
  • Página 3: Tabla De Contenido

    ÍNDICE LISTA DE CONTROL ............... 4     PRIMER CONTROL ................. 5     CONEXIÓN RS 485................5     La conexión del cable TTL ............6     Direccionamiento serial de los equipos ........7     CONEXIÓN REMOTA CON MÓDEM ..........7  ...
  • Página 4: Lista De Control

    1 LISTA DE CONTROL Unidad XWEB 500 DIN. Un cable para la conexión a la red eléctrica. 3 conectores de 2 vías (500 DIN), 1 conector de 3 vías, 1 conector de 7 vías (500 DIN) Guía rápida de conexión. Un CD ROM con el manual operativo y el software 0 03 11 2011.docx XWEB300D 500 500D stp SP r2...
  • Página 5: Primer Control

    2 PRIMER CONTROL Controle que la red eléctrica sea compatible con las características de XWEB 500 (90~264 VCA 50~60 Hz.). Conecte la línea RS 485 usando el adaptador que se le ha entregado. Conecte el monitor, el teclado y el ratón (si son necesarios) antes de encender la unidad.
  • Página 6: La Conexión Del Cable Ttl

    conexión incorrecta El cable serial debe mantenerse lejos de los cables de potencia. Mantenga el cable serial lejos de toda fuente de interferencia electromagnética. Es importante no conectar la pantalla del cable serial a la tierra del sistema eléctrico. No conecte el terminal “Gnd”. Trace siempre un mapa de la instalación que está...
  • Página 7: Direccionamiento Serial De Los Equipos

    interferencia electromagnética. Los módulos XJ 485 deben conectarse al equipo con el cable TTL suministrado con el módulo en sí. 3.2 Direccionamiento serial de los equipos Cada equipo requiere un direccionamiento serial único. La dirección se programa mediante el parámetro ADR. Consulte el manual de instalación del equipo, para el procedimiento de acceso y modificación.
  • Página 8 0 03 11 2011.docx XWEB300D 500 500D stp SP r2 8/26...
  • Página 9 2. Si el panel de control está configurado para la vista clásica, haga doble clic en “Conexiones de red”. 0 03 11 2011.docx XWEB300D 500 500D stp SP r2 9/26...
  • Página 10 3. Si el panel de control está configurado para la vista por categorías, haga un clic en “Red y conexiones a Internet”. 0 03 11 2011.docx XWEB300D 500 500D stp SP r2 10/26...
  • Página 11 4. Haga clic en la opción “Crear una conexión a la red de la empresa”. 0 03 11 2011.docx XWEB300D 500 500D stp SP r2 11/26...
  • Página 12 0 03 11 2011.docx XWEB300D 500 500D stp SP r2 12/26...
  • Página 13 5. Seleccione “Conexión remota” y Siguiente. 6. Haga clic en Siguiente. 0 03 11 2011.docx XWEB300D 500 500D stp SP r2 13/26...
  • Página 14 7. Seleccione “Conexión a Internet” y Siguiente. 0 03 11 2011.docx XWEB300D 500 500D stp SP r2 14/26...
  • Página 15 8. Seleccione “Configurar conexión manualmente” y Siguiente. 9. Seleccione “Conexión mediante módem remoto” y Siguiente. 0 03 11 2011.docx XWEB300D 500 500D stp SP r2 15/26...
  • Página 16 0 03 11 2011.docx XWEB300D 500 500D stp SP r2 16/26...
  • Página 17 10. Escriba “XWEB 500 DIRECT MODEM” en el campo “Nombre ISP”. 0 03 11 2011.docx XWEB300D 500 500D stp SP r2 17/26...
  • Página 18 11. Escriba el teléfono de la línea a la cual está conectado el XWEB 3000. Si el número de teléfono es 9833 y el prefijo es 0437, escriba este número: 04379833. Si hay una centralita y hay que marcar el 0 para línea externa,...
  • Página 19 12. En Nombre de usuario y Código de seguridad, escriba “dixell”. Confirme el código de seguridad y seleccione los campos indicados en la ventana de abajo. 0 03 11 2011.docx XWEB300D 500 500D stp SP r2 19/26...
  • Página 20 13. Cree una conexión en el escritorio seleccionando la opción correspondiente. 0 03 11 2011.docx XWEB300D 500 500D stp SP r2 20/26...
  • Página 21 14. Gestione el tipo de conexión que se va a utilizar todas las veces que se efectúa la conexión a Internet. Abra Explorer, menú de herramientas, opciones de Internet. Rellene los campos como en la ventana. Atención: la conexión “predefinida” es la que el sistema operativo propone cada vez que se efectúa la conexión.
  • Página 22: Conexión Intranet/Ethernet

    5 CONEXIÓN INTRANET/ETHERNET La conexión a la red local debe ser manejada por personal cualificado y por el administrador de red, quien ante todo debe asignar a la unidad un número IP (un ejemplo puede ser http://192.168.000.111) ATENCIÓN: Un procedimiento automático lo guiará a través de la configuración del XWEB 500, asegúrese de tener a disposición un número IP antes de encender la unidad.
  • Página 23 La dirección IP predefinida del XWEB 3000 es: 192.168.0.150. En función del tipo de contrato, el proveedor puede suministrar el Router o bien el cliente puede adquirirlo aparte. ATENCIÓN: La instalación del Router debe ser llevada a cabo por personal cualificado, con la siguiente información: puertos en el lado LAN: 80 (usado para los accesos HTTP) 22 (usado para las conexiones HTTP)
  • Página 24: Solución Rápida De Los Problemas

    6 SOLUCIÓN RÁPIDA PROBLEMAS Problema Solución La página de log-in no se Controle las configuraciones abre. del navegador. Con mi código de seguridad, Atención a la tecla caps-lock no consigo entrar al sistema. y a las mayúsculas. navegador logra Controle el tipo de cable acceder al XWEB 3000.
  • Página 25: Datos De Sistema

    7 DATOS DE SISTEMA Rellene la tabla a continuación, saque una fotocopia de la misma y guárdela cerca del servidor XWEB 150. HostName ___________________________ IP Address ___________________________ Gateway ___________________________ DNS 1 ___________________________ DNS 2 ___________________________ SMTP ___________________________ Dirección E-mail ___________________________ Módem ___________________________ Número de teléfono ___________________________...
  • Página 26 Notas ________________________________________________________ ________________________________________________________ ________________________________________________________ ________________________________________________________ ________________________________________________________ ________________________________________________________ ________________________________________________________ ________________________________________________________ ________________________________________________________ ________________________________________________________ ________________________________________________________ ________________________________________________________ ________________________________________________________ ________________________________________________________ ________________________________________________________ ________________________________________________________ ________________________________________________________ ________________________________________________________ ________________________________________________________ _____________________________________________________ 0 03 11 2011.docx XWEB300D 500 500D stp SP r2 26/26...
