Resumen de contenidos para Dual DC535Bi

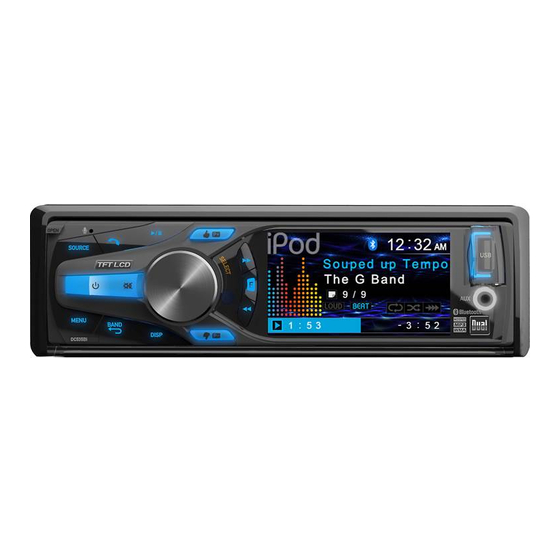

- Página 1 DC535Bi MANUAL DEL INSTALACIÓN/USUARIO Receptor de CD Front Input...
-
Página 2: Preparación
DC535Bi Preparación Leer el manual completo antes de la instalación. Antes de comenzar • Desconectar el terminal negativo de la batería. Consultar a un técnico calificado para obtener más instrucciones. • Evitar instalar la unidad donde pudiera estar sujeta a altas temperaturas, tales como sol directo, o donde pueda estar sujeta a polvo, suciedad o vibración excesiva. -
Página 3: Diagrama De Cableado
DC535Bi Diagrama de cableado FUSIBLE Al reemplazar el fusible, chequear que el nuevo fus- ible sea del tipo y amperaje correctos. Usar un fusible incorrecto podría dañar la radio. El unidad utiliza un fusible ATM de 10 amp ubicado en línea. -
Página 4: Ubicaciones Del Control - Receptor
DC535Bi Ubicaciones del control - Receptor Abrir Entrada auxiliar Fuente Sintonía / Pista abajo Hablar (Bluetooth) Presintonía / Pulgares abajo Pantalla Reproducción / Pausa Mudo Perilla de volumen/ Seleccionar Banda / Volver Presintonía / Pulgares arriba Encendido Sintonía / Pista arriba Función... -
Página 5: Ubicación Del Control - Remoto
DC535Bi Ubicación del control - Remoto Fuente Presintonía/ Pulgares abajo Volumen arriba Tecla 0 / Tecla + Encendido Presintonía/ Pulgares abajo Seleccionar Tecla 7 / Tecla * Sintonía / Pista arriba Tecla 5 / Carpeta abajo Volumen abajo Tecla 4 / Reproducción/ Pausa Banda / Volver Tecla 1 / Repetición... -
Página 6: Funcionamiento General
DC535Bi Funcionamiento general Extracción de la placa Presionar OPEN para abrir la placa frontal, luego tirar desde frontal el lado derecho para extraer. Para volver a instalar, insertar primero el lado derecho de la placa y luego presionar el lado izquierdo para asegurar. -
Página 7: Menú De Configuración De Audio
DC535Bi Funcionamiento general Menú de configuración Presionar MENU para buscar y seleccionar una de los siguientes menúes de configuración: Audio, General, Gain (Ganancia) y Screen (Pantalla). 1. Una vez que se muestre el menú deseado, girar la perilla del volumen para desplazarse por la lista de características del menú. - Página 8 DC535Bi Funcionamiento general Menú general de configuración Función Opciones Acción de menú Programa la unidad para el espaciado de sintonía de Estados Unidos. (200kHz para FM y 10kHz para AM). Espaciado de Programa la unidad para el espaciado de sintonía de América...
-
Página 9: Menú De Configuración De La Pantalla
DC535Bi Funcionamiento general Menú de configuración de ganancia Función Opciones de menú Ganancia del Girar la perilla del volumen para ajustar la ganancia del sintonizador. (Mínimo sintonizador -6 / máximo +6) Ganancia del Girar la perilla del volumen para ajustar la ganancia para reproducción del disco disco. -
Página 10: Funcionamiento Del Sintonizador Am/Fm
DC535Bi Funcionamiento del sintonizador AM/FM Presionar TUNE o TUNE momentáneamente para Sintonía manual subir o bajar de frecuencia de radio de un paso por vez. Mantener presionado para avanzar rápidamente. Buscar sintonía Presionar TUNE o TUNE durante más de dos segundos (luego soltar) para buscar automáticamente y... -
Página 11: Funcionamiento Del Cd
DC535Bi Funcionamiento del CD Insertar CD Presionar OPEN para rebatir el panel frontal y dejar a la vista la ranura para el CD. Con la etiqueta hacia arriba, insertar un CD tamaño estándar en la ranura. El CD comenzará a reproducirse automáticamente. -
Página 12: Funcionamiento Del Mp3/Wma
DC535Bi Funcionamiento del MP3/WMA Reproducir archivos MP3/ Para reproducir archivos MP3/WMA, insertar un CD de datos o un dispositivo USB. Titilará la palabra “Loading” en la pantalla. Esto puede llevar varios segundos, dependiendo de la cantidad de archivos y carpetas. - Página 13 DC535Bi Funcionamiento del MP3/WMA Búsqueda de archivo/carpeta Comenzar la búsqueda Presionar SELECT para ingresar al modo de búsqueda de archivo/carpeta. Se mostrará una lista de todas las carpetas del disco o dispositivo. Nota: Cualquier archivo ubicado en el directorio raíz se ubicará...
- Página 14 DC535Bi Funcionamiento del MP3/WMA Soporte y compatibilidad Archivo/Carpeta - CD Tipo Especificación • CD-ROM (ISO), CD-R, CD-RW Tipos de archivos • CD-DA (audio digital) compatibles • Datos MP3 (.mp3) • Datos WMA (.wma) • Archivos protegidos DRM • WMA sin pérdidas •...
- Página 15 DC535Bi Funcionamiento del MP3/WMA Soporte y compatibilidad Archivo/Carpeta - USB Tipo Especificación Tipos de archivos • Datos MP3 [.mp3] compatibles • Datos WMA (.wma) • Archivos protegidos DRM • WMA sin pérdidas • Apple sin pérdidas Tipos de archivos no •...
-
Página 16: Funcionamiento Del Ipod
DC535Bi Funcionamiento del iPod Conectar un dispositivo La unidad posee un sistema USB de control directo para iPod (no incluido) iPod. Para reproducir música desde un dispositivo iPod, conectar el cable USB (incluido con el dispositivo iPod) al puerto USB en el panel frontal. - Página 17 DC535Bi Funcionamiento del iPod Selección de Presionar para ir al comienzo de la siguiente canción. canción Presionar para volver al comienzo de la canción actual. Presionar nuevamente para ir al comienzo de la canción anterior. Avance y retroceso Mantener presionado para avanzar o rápido...
-
Página 18: Funcionamiento Del Bluetooth
Completar la secuencia de vinculación desde su dispositivo Bluetooth. Para obtener más detalles, leer el manual de su dispositivo. El nombre del dispositivo es "DUAL BT" El código de ac ceso de Bluetooth es "1234" Nota: el unidad puede estar en cualquier modo de funcionamiento cuando se realiza la vinculación. - Página 19 DC535Bi Funcionamiento del Bluetooth Desconectar un Mantener presionado durante 3 segundos para dispositivo desconectar un dispositivo conectado. El dispositivo permanecerá vinculado y aparecerá en el menú SEARCH, pero no conectado. Discado manual Presionar una vez. Aparecerá “Enter Phone Number” en la pantalla.
-
Página 20: Funcionamiento De Audio Continuo
DC535Bi Funcionamiento del Bluetooth Funcionamiento de audio continuo La unidad admite audio continuo inalámbrico A2DP (perfil de distribución de audio avanzado) desde el dispositivo móvil Bluetooth directamente a la unidad principal. También se puede controlar la música desde el panel frontal de la unidad principal usando AVRCP (perfil de control remoto de audio y video). -
Página 21: Funcionamiento De Pandora
DC535Bi Funcionamiento de Pandora Requerimientos El control de Pandora requiere: • Un dispositivo iPhone con una conexión de datos confiables, o un iPod touch conectado a internet inalámbrico. • Pandora App instalada en el dispositivo iPhone/iPod. • Una cuenta activa en Pandora (www.pandora.com). -
Página 22: Garantía Limitada De Un Año
Dual autorizado y utilizados en los Estados Unidos de América. • Llamada gratuita: 1-866-382-5476 • Correo electrónico: cs@dualav.com ¿Qué se cubre? Esta garantía cubre todos los defectos en material y mano de obra en Exclusión de ciertos daños: Esta garantía... -
Página 23: Resolución De Problemas
DC535Bi Resolución de problemas Problema Causa Acción Cable amarillo sin conexión o con Chequear conexión de voltaje voltaje incorrecto Cable rojo sin La unidad no enciende (11-16VDC) conexión o con voltaje incorrecto (sin energía) Cable negro sin conexión Chequear conexión a tierra... -
Página 24: Especificaciones
DC535Bi Especificaciones Respuesta de frecuencia: 20Hz-20kHz Reproductor de CD Separación de canal @ 1kHz: >65dB Conversor D/A: 1 Bit Sintonizador de FM Rango de sintonía: 87.5MHz-107.9MHz Sensibilidad útil: 8.5dBf 50 dB de sensibilidad de silencio: 10dBf Separación de estéreo @ 1kHz: >30dB... -
Página 25: Conformidad Con La Fcc
DC535Bi Conformidad con la FCC Este dispositivo cumple con la Parte 15 de las Regulaciones de la FCC. El funcionamiento está sujeto a las siguientes dos condiciones: (1) este dispositivo no puede causar interferencias perjudiciales, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluyendo interferencia que puede causar funcionamiento no deseado. - Página 26 Lunes-Viernes 9AM-5PM, hora del este www.dualav.com ©2015 Dual Electronics Corp. Todos los derechos reservados. iPhone, iPod, iPod classic, iPod nano y iPod touch son marca registrada de Apple Inc., registrada en los Estados Unidos y otros países. “Made for iPod” (Hecho para iPod) y “Made for iPhone” (Hecho para iPhone) significan que un accesorio electrónico ha sido diseñado para conectarse específicamente a iPod o iPhone, respectivamente, y ha sido certificado por el desarrollador para cumplir con los...
