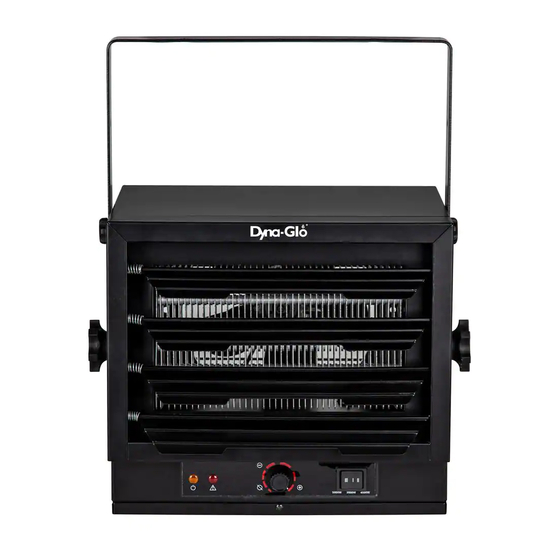

Heavy Electric Utility Heater
Model: EG5000DGP
"USER'S MANUAL AND
OPERATING INSTRUCTIONS"
MODEL: EG5000DGP
Before the first use of this heater, please read this USER'S MANUAL
very carefully. This USER'S MANUAL has been designed to instruct
you as to the proper manner in which to assemble, maintain, store,
and most importantly, how to operate the heater in a safe and efficient
manner. Please keep this manual for future reference.
CONSUMER : Retain this manual for future reference.
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 877-447-4768 8:30 a.m. - 4:30 pm CST, Monday - Friday.
or email us at customerservice@ghpgroupinc.com
1
06/29/2018

Publicidad

Tabla de contenido
loading

Manuales relacionados para Dyna-Glo EG5000DGP

Resumen de contenidos para Dyna-Glo EG5000DGP

  • Página 1 Heavy Electric Utility Heater Model: EG5000DGP “USER’S MANUAL AND OPERATING INSTRUCTIONS” MODEL: EG5000DGP Before the first use of this heater, please read this USER’S MANUAL very carefully. This USER’S MANUAL has been designed to instruct you as to the proper manner in which to assemble, maintain, store, and most importantly, how to operate the heater in a safe and efficient manner.

  • Página 2: Important Instructions

    IMPORTANT INSTRUCTIONS When using electrical appliances, basic precautions should always be followed to reduce the risk of fire, electric shock, and injury to persons, including the following: 1. Read all instructions before installing or using this heater. 2. This heater is hot when in use. To avoid burns, do not let bare skin touch hot surfaces.

  • Página 3: Tabla De Contenido

    CONTENTS OF USER’S MANUAL ITEM PAGE # PRECAUTIONS - SAFETY GUIDE ..........1. DESCRIPTION ............................... 2. SPECIFICATIONS 3. GENERAL SAFETY INFORMATION ........4. LOCATING HEATER ..............5. INSTALLATION ................. 6. OPERATING INSTRUCTIONS ..........7. MAINTENANCE ................ DESCRIPTION This Electric Garage Heater is the ideal heating solution for your garage, warehouse, or workshop with its 3 heat settings, convenient space-saving ceiling-mount, and adjustable thermostat.

  • Página 4: Locating Heater

    GENERAL SAFETY INFORMATION 6. All electrical power must be disconnected at the main service box, which must be locked before connecting, inspecting, cleaning or servicing the heater. This is an important precaution to prevent serious electric shock. 7. This heater is not suitable for use in hazardous locations containing explosive liquids or vapours.

  • Página 5: Installation

    LOCATING HEATER Figure 3 INSTALLATION MOUNTING THE BRACKET Refer to Figures 4a and 4b. 1. Locate a wood stud in the wood ceiling joist. If you cannot locate a wood stud, you have to install a wood piece on the ceiling as this heater must be securely fastened.

  • Página 6: Adjusting Air Flow Direction

    ADJUSTING AIR FLOW DIRECTION Figure 5 1. To turn the unit when it has been installed with a single lag bolt (as shown in Fgure 4a), simply turn the entire heater as needed. The unit USE TOP KEYHOLE cannot be turned horizontally if it has SLOTS IF HEATER IS been installed with 2 lag bolts.
  • Página 7 CONNECTING THE POWER Heater’s External thermostat thermostat Selection Switch (Heater’s thermostat, External thermostat) Heater's thermostat 240AC or 208AC 60HZ 1000W 1000W Selected switch External thermostat Switch Terminal station 1000Wx3 LINE LOAD BLACK Overheating protection relay If you will use an external temperature control (external thermostat) to External thermostat control the heater, please follow below diagram: 1.
  • Página 8 CONNECTING THE POWER 3. The external temperature control (external thermostat) should be in accordance with the requirement of UL or CSA standard. 4. The lead wire of external temperature control (external thermostat) can not less than 14AWG. TO PROTECT THE HEATING ELEMENT When starting the heater, turning the temperature control clockwise slowly to terminal, the unit starts the fan first then starts the heating element.
  • Página 9 CONNECTING THE POWER...

  • Página 10: Operating Instructions

    OPERATING INSTRUCTIONS WARNING The heater must be properly installed before it is used. Control Panel 5000W 3000W 4000W Power Indicator Caution Indicator Thermostat Switch (3000W (Yellow) (Red) 4000W 5000W) SETTING THE THERMOSTAT 1) Rotate thermostat knob clockwise to desired position, POWER INDICATOR will turn yellow.

  • Página 11: Maintenance

    MAINTENANCE MAINTENANCE AND CLEANING 1. Before cleaning, make sure the power has been turned off at the circuit breaker panel and that the heating element of the heater is cool. 2. To maintain the external appearance of the heater, the unit occasionally needs to be wiped with a dry duster.
  • Página 12 Warranty LIMITED WARRANTY: This limited warranty is extended to the original retail purchaser of this Forced Air/Convection/Radiant Heater and warrants against any defect in materials and workmanship for a period of one (1) year from the date of retail sale.GHP Group, Inc., at it’s option, will either provide replacement parts or replace or repair the unit, when properly returned to the retailer where purchased or one of our service centers as directed by GHP Group,Inc., within one (1) year of retail purchase.

  • Página 13: Important

    WARRANTY REGISTRATION IMPORTANT: We urge you to fill out your warranty registration card within fourteen (14) days of date of purchase. You can also register your warranty on the internet at www.ghpgroupinc.com. Complete the entire serial number. Retain this portion of the card for your records.

  • Página 15: Calefactor Eléctrico Resistente De Uso General Modelo: Eg5000Dgp

    Calefactor eléctrico resistente de uso general Modelo: EG5000DGP MANUAL DE INSTRUCCIONES MODELO: EG5000DGP Antes de utilizar por primera vez este calentador, lea este MANUAL DEL USUARIO atentamente. Este MANUAL DEL USUARIO ha sido diseñado para instruirle la forma adecuada de ensamblar el calentador, brindarle mantenimiento, guardarlo y lo más importante: cómo hacerlo funcionar de...

  • Página 16: Instrucciones Importantes

    INSTRUCCIONES IMPORTANTES Al usar electrodomésticos, siempre se deben respetar las precauciones básicas para reducir el riesgo de incendio, choques eléctricos y lesiones personales, incluidas las siguientes: 1. Lea todas las instrucciones antes de instalar o usar este calefactor. 2. Este calefactor se calienta cuando está en uso. Para evitar quemaduras, no toque las superficies calientes con la piel descubierta.

  • Página 17: Precauciones - Guía De Seguridad

    CONTENIDO ARTÍCULO PÁGINA PRECAUCIONES - GUÍA DE SEGURIDAD ........1. DESCRIPCIÓN ................. 2. ESPECIFICACIONES ............... 3. INFORMACIÓN GENERAL SOBRE SEGURIDAD ....4. UBICACIÓN DEL CALEFACTOR..........5. INSTALACIÓN ................6. INSTRUCCIONES DE USO ............7. MANTENIMIENTO Y LIMPIEZA ..........DESCRIPCIÓN Este calentador eléctrico de garaje es la solución de calefacción ideal para su garaje, almacén o taller con sus 3 configuraciones de calor, montaje en el techo práctico y ahorrador de espacio y termostato ajustable.

  • Página 18: Información General Sobre Seguridad

    INFORMACIÓN GENERAL SOBRE SEGURIDAD 6. Se debe desconectar la alimentación eléctrica y bloquear la caja de servicio eléctrico antes de inspeccionar el calefactor, limpiarlo o realizarle mantenimiento. Esta es una precaución para evitar choques eléctricos graves. 7. Este calefactor no es apropiado para utilizarlo en ubicaciones peligrosas tal como las define la Asociación Nacional de Protección contra Incendios (NFPA, por su sigla en inglés) de Estados Unidos.

  • Página 19: Instalación

    UBICACIÓN DEL CALEFACTOR Figura 3 INSTALACIÓN MONTAR EL SOPORTE Consulte las figuras 4a y 4b. 1. Localice un montante de madera en la viga del techo de madera. Si no puede localizarlo, debe instalar una pieza de madera en el techo porque el calefactor se debe sujetar de forma segura.

  • Página 20: Múltiples Ángulos Verticales

    Figura 5 AJUSTAR LA DIRECCIÓN DEL FLUJO DE AIRE 1. Para girar la unidad, cuando esta se ha instalado con un solo tirafondo (como se muestra en la figura 4a), UTILICE LAS RANURAS simplemente gire todo el calefactor SUPERIORES TIPO BOCALLAVE SI ES según sea necesario.

  • Página 21: Conexión De La Alimentación

    CONEXIÓN DE LA ALIMENTACIÓN Termostato del Termostato calefactor externo Interruptor de selección (termostato del calefactor, termostato externo) Termostato del calefactor 240AC or 208AC 60HZ 1000W 1000W Interruptor de selección Termostato externo Interruptor Estacion terminal 1000Wx3 LINE LOAD BLACK Relé de protección de sobrecalentamiento Si utiliza un control de temperatura externo (termostato externo) para Termostato externo detener o activar el calefactor, siga los puntos de atención que se detallan...

  • Página 22: Para Proteger El Elemento Calefactor

    CONEXIÓN DE LA ALIMENTACIÓN 3. El control de temperatura externo (termostato externo) debe cumplir con los requisitos de UL o las normas de CSA. 4. El cable principal del control de temperatura externo (termostato externo) no puede ser de un calibre inferior a 14 AWG. PARA PROTEGER EL ELEMENTO CALEFACTOR Cuando encienda el calefactor, gire el control de temperatura en el sentido de las agujas del reloj lentamente, hasta el final;...
  • Página 23 CONEXIÓN DE LA ALIMENTACIÓN NEGRO BLANCO VERDE (o de cobre sin revestimiento) Figura 7...

  • Página 24: Instrucciones De Uso

    INSTRUCCIONES DE USO ADVERTENCIA Antes de su uso, el calefactor se debe instalar correctamente. Panel de control 5000W 3000W 4000W Indicador de encendido Indicador de precaución Termostato Interruptor (3000W (amarillo) (rojo) 4000W 5000W) AJUSTAR EL TERMOSTATO 1) Gire la perilla del termostato en el sentido de las agujas del reloj a la posición máxima, el INDICADOR DE ENCENDIDO se iluminará...

  • Página 25: Mantenimiento Y Limpieza

    INSTRUCCIONES DE MANTENIMIENTO MANTENIMIENTO Y LIMPIEZA 1. Antes de realizar una limpieza, asegúrese de que la alimentación haya sido desconectada en el panel de interruptores de circuito y de que el elemento calefactor esté frío. 2. En cuanto al mantenimiento del aspecto externo del radiador, solo se necesita repasar, de vez en cuando, la superficie utilizando un paño seco.
  • Página 26 GARANTÍA GARANTÍA LIMITADA: Esta garantía limitada se extiende al comprador minorista original de este calefactor de aire forzado/convección/radiante, que está garantizado contra defectos de materiales y mano de obra por un período de un (1) año a partir de la fecha de la venta minorista (garantía de por vida solo para el quemador con boquilla de bronce).

  • Página 27: Registro De La Garantía

    REGISTRO DE LA GARANTÍA IMPORTANTE: Lo instamos a que complete la tarjeta de registro de la garantía dentro de los catorce (14) días de la fecha de compra. También puede registrar la garantía por Internet en www.ghpgroupinc.com. Complete el número de serie. Conserve esta parte de la tarjeta para su constancia.
  • Página 28 Radiateur électrique robuste à usage général Modèle: EG5000DGP GUIDE D’INSTRUCTION MODÈLE: EG5000DGP Avant d’utiliser cet appareil de chauffage pour la première fois, veuillez lire très attentivement ce GUIDE D’UTILISATION. Ce GUIDE D’UTILISATION vise à vous fournir la méthode appropriée pour as-sembler, entretenir, entreposer et, plus importante encore, pour utiliser l’appareil de chauffage de façon sûre et...

  • Página 29: Instructions Importantes

    INSTRUCTIONS IMPORTANTES Lors de l’utilisation d’un appareil électrique, les mesures de sécurité de base devraient toujours être respectées afin de réduire les risques d’incendie, de décharge électrique et de blessure. Les mesures suivantes en font partie: 1. Lisez toutes les instructions avant d’installer ou d’utiliser le radiateur. 2.

  • Página 30: Précautions - Guide De Sécurité

    TABLE DES MATIÈRES ARTICLE PAGE # PRÉCAUTIONS - GUIDE DE SÉCURITÉ ........1. DESCRIPTION ................2. CARACTÉRISTIQUES TECHNIQUES ........3. INFORMATIONS GÉNÉRALES RELATIVES À LA SÉCURITÉ 4. EMPLACEMENT DU RADIATEUR ........... 5. INSTALLATION ................. 6. INSTRUCTIONS DE FONCTIONNEMENT ......7. INSTRUCTIONS D’ENTRETIEN..........DESCRIPTION Ce chauffe-garage électrique est la solution de chauffage idéale pour votre garage, entrepôt ou atelier avec ses 3 réglages de chaleur, son montage au plafond pratique et peu...

  • Página 31: Informations Générales Relatives À La Sécurité

    INFORMATIONS GÉNÉRALES RELATIVES À LA SÉCURITÉ 6. Toute l’alimentation électrique doit être coupée et le panneau électrique principal doit être verrouillé avant d’exécuter une inspection, un nettoyage ou un entretien du radiateur. Cette précaution permet d’éviter des décharges électriques graves. 7.

  • Página 32: Installation

    EMPLACEMENT DU RADIATEUR Figure 3 INSTALLATION INSTALLATION DU SUPPORT Consultez les figures 4a et 4b. 1. Repérez une poutre en bois dans la solive de plafond. Si vous ne trouvez aucune poutre en bois, vous devez installer un morceau de bois au plafond afin de fixer solidement le radiateur.
  • Página 33 AJUSTEMENT DE LA DIRECTION DE L’AIR Figure 5 1. Si le radiateur a été fixé avec un seul tire-fond, comme illustré à la figure 4a, il est possible de le tourner horizontalement au besoin. Par contre, s’il a été installé avec deux tire-fonds, il ne peut être tourné...

  • Página 34: Branchement De L'ALimentation

    BRANCHEMENT DE L’ALIMENTATION Thermostat du Thermostat radiateur externe Interrupteur de sélection (thermostat du radiateur, thermostat externe) Thermostat du radiateur 240AC or 208AC 60HZ 1000W 1000W Interrupteur de sélection Thermostat externe Interrupteur Station terminale 1000Wx3 LINE LOAD BLACK Relais de protection contre la surchauffe Si vous désirez utiliser un thermostat externe pour commander le Thermostat externe fonctionnement du radiateur, veuillez porter attention aux points suivants :...
  • Página 35 BRANCHEMENT DE L’ALIMENTATION 3. Le thermostat externe doit respecter les normes UL ou CSA. 4. Les fils de connexion du thermostat externe doivent avoir un calibre d’au moins 14 AWG. PROTECTION DE L’ÉLÉMENT CHAUFFANT Pour démarrer le radiateur, tournez lentement le bouton de réglage de température en sens horaire : le ventilateur s’allumera d’abord, suivi de l’élément chauffant.
  • Página 36 BRANCHEMENT DE L’ALIMENTATION...

  • Página 37: Instructions De Fonctionnement

    INSTRUCTIONS DE FONCTIONNEMENT AVERTISSEMENT Le radiateur doit être correctement installé avant d’être mis en fonction. Panneau de commande 5000W 3000W 4000W Indicateur d’alimentation Indicateur d’avertissement Thermostat Interrupteur (3000W (jaune) (rouge) 4000W 5000W) RÉGLAGE DU THERMOSTAT 1) Tournez le bouton du thermostat en sens horaire : le VOYANT DE FONCTIONNEMENT jaune s’allume.

  • Página 38: Instructions D'ENtretien

    INSTRUCTIONS D’ENTRETIEN ENTRETIEN ET NETTOYAGE 1. Avant de nettoyer le radiateur, veillez à couper l’alimentation sur le panneau à disjoncteurs et à laisser refroidir les éléments chauffants. 2. Pour maintenir l’apparence externe du radiateur, il suffit de l’épousseter à sec à l’occasion.
  • Página 39 GARANTIE GARANTIE LIMITÉE : Cette garantie limitée n’est offerte qu’à l’acheteur initial de cet appareil à air pulsé/appareil à convection/radiateur et assure qu’il sera exempt de défauts de matériaux et de fabrication pour une période d’un (1) an à partir de la date d’achat (seule la buse en cuivre du brûleur bénéficie d’une garantie à vie). À sa discrétion, GHP Group, Inc.

  • Página 40: Enregistrement De La Garantie

    ENREGISTREMENT DE LA GARANTIE IMPORTANT : Nous vous invitons à remplir votre carte d’enregistrement de garantie dans les quatorze (14) jours suivant la date de votre achat. Vous pouvez également enregistrer votre garantie par Internet au www.ghpgroupinc.com. Veuillez entrer le numéro de série complet.
