ESPAÑOL
Instrucciones de utilización

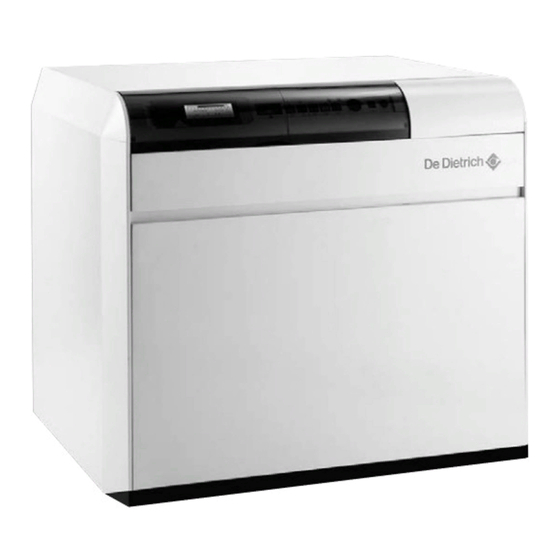

para calderas de gas
DTG 220 DIEMATIC-m Delta/II
G
Verificar que la caldera está bien equipada para funcionar con gas natural.
G
Las operaciones necesarias para pasar de un gas a otro deberán ser efectuadas por el instalador.
1. DESCRIPCIÓN
2
D
I
E
M
T
I
C
8502N036A
A. Termómetro de la caldera
B. Interruptor general Marcha
C. Interruptor de puesta en marcha/parada de las bombas
D. Interruptor 3 posiciones:
- Posición AUTO
- Posición MANUAL
- Posición TEST STB del termostato de seguridad
E. Piloto de alarma y botón de rearme
F. Interruptor del quemador
G. Piloto de marcha 1ª y 2ª etapa
H. Termostato de la caldera: (ajustable de 30°C a 90°C)
J. Disyuntor de 4 A
K. Termostato de seguridad (temperatura de corte: 110°C)
2. PUESTA EN SERVICIO
Antes de encender la caldera es preciso comprobar que la
instalación esté perfectamente llena de agua. La primera
puesta en servicio deberá ser realizada por el instalador.
Efectuar las maniobras de puesta en servicio de acuerdo
con el orden cronológico siguiente:
G Abrir la válvula de paso de gas principal.
G Comprobar que el interruptor :
D está en posición AUTO
F está en posición 2 (2ª etapa)
C está en posición
G Comprobar que el termostato de la caldera H est en
está en posición máxima (entre las referencias 7 1/2 y 9).
3. EXTINCIÓN
G Colocar el interruptor Marcha/Parada B en la posición Parada "
1
3
30
0
I
4
A
B
C
D
/ Parada
G
E
F
H
J
K
1. Pantalla
2. Teclas de regulación de las temperaturas
3. Teclas de regulación
4. Teclas de selección del régimen de funcionamiento
16. Válvula de gas de 1ª etapa
17. Válvula de gas de 2ª etapa
18. Visor de llama de 1ª etapa
19. Visor de llama de 2ª etapa
20. Electrodo de encendido
21. Sonda de ionización
22. Cajetín de seguridad
G Comprobar que el termostato de seguridad K está
perfectamente armado. Para comprobarlo, desenroscar
el capuchón hexagonal y apretar sobre el botón de
rearme mediante un destornillador.
G Colocar el interruptor Marcha/Parada B en la posición
Marcha"
".
G Si es preciso, regular las temperaturas de consigna
para cada circuito.
G Si es preciso, efectuar los reglajes de los parámetros de
instalación y la programación del regulador (ver las
instrucciones específicas adjuntas al cuadro de mandos
DIEMATIC-m Delta).
".
17
19
8502N177B
20
21
o
11/03/02 - 94858506 - 8502-4538
22
16
18
