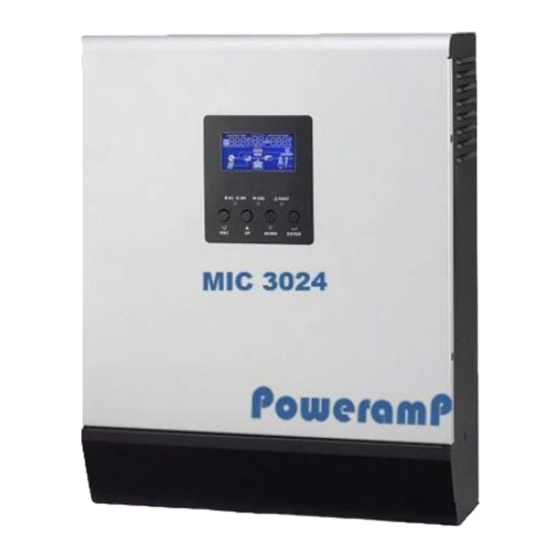

- Página 1 Inversores Multifunción Serie MIC Manual de usuario INVERSOR MULTIFUNCIÓN MIC 1KVA-5KVA...
-
Página 2: Tabla De Contenido
Inversores Multifunción Serie MIC Contenido SOBRE ESTE MANUAL ............................1 Proposito ......................¡Error! Marcador no definido.1 Alcance ................................1 INSTRUCCIONES DE SEGURIDAD ......................... 2 INTRODUCION ..............................2 Caracteristicas ....................¡Error! Marcador no definido.2 Arquitectura basica del equipo ..............¡Error! Marcador no definido.2 Vision del equipo .................... -
Página 3: Sobre Este Manual
Inversores Multifunción Serie MIC SOBRE ESTE MANUAL Proposito Este manual describe el montaje, la instalación, operación y solución de problemas de este equipo. Por favor, lea atentamente este manual antes de la instalación. Guarde este manual para referencia en el futuro. Alcance Este manual proporciona indicaciones de seguridad y de instalación, así... -
Página 4: Introducion
Inversores Multifunción Serie MIC INTRODUCION Este es un EQUIPO multi-función cargador / inversor, que combina las funciones de inversor, cargador solar MPPT y el cargador de batería para ofrecer soporte de alimentación ininterrumpida. Con su amplia pantalla LCD configurable por botones tendrá fácil acceso a los valores de corriente de carga de batería, AC / prioridad cargador solar, y el voltaje de entrada aceptable en base a diferentes aplicaciones. -
Página 5: Vision Del Equipo
Inversores Multifunción Serie MIC Vision del equipo 4KVA/5KVA single model 4KVA/5KVA parallel model 1-3KVA model 1. LCD display 2. Indicador de estado 3. Indicador de carga 4. Indicador de fallo 5. Botones de funcion 6. Boton de encendido y apagado 7. -
Página 6: Instalacion
Inversores Multifunción Serie MIC INSTALACION Desembalaje e inspección Antes de la instalación, por favor revise el equipo. Asegúrese de que nada en el interior del paquete está dañado. Usted debe haber recibido los siguientes elementos en el interior del paquete: ... -
Página 7: Conexion De Bateria
Inversores Multifunción Serie MIC Instale el inversor con los tornillos 1-3KVA 24V, 1KVA/3KVA 48V model 2-3KVA 24V/48V Plus, 4-5KVA 48V model Conexión de batería PRECAUCIÓN: Por su seguridad y la de los equipos que le redean es necesario la colocacion de un fusible entre la bateria y el inversor. -
Página 8: Conexion De Entrada Y Salida Ac
Inversores Multifunción Serie MIC 1. Inserte el terminal plano en el conector de la batería del inversor y asegúrese de que los tornillos estén apretados con el par de 2-3 Nm. Asegúrese de que la polaridad de la batería y el inversor / carga es la correcta y los terminales están firmemente atornillado a los terminales de la batería. - Página 9 Inversores Multifunción Serie MIC Por favor, siga los siguientes pasos para implementar la conexión de entrada / salida de la CA: 1. Antes de hacer la conexión de entrada / salida de CA, asegúrese de abrir el protector de corriente continua o seccionador primero.
-
Página 10: Conexión De Módulos
Inversores Multifunción Serie MIC Conexión de módulos PRECAUCIÓN: Antes de conectar los módulos fotovoltaicos, por favor, instale por separado un fusible de corriente continua entre el inversor y los módulos fotovoltaicos. ADVERTENCIA! Todo el cableado debe ser realizado por personal cualificado. ADVERTENCIA! Es muy importante para la seguridad y el buen funcionamiento del sistema seguir las recomendaciones de cable de la siguiente tabla. -
Página 11: Montaje Final
Inversores Multifunción Serie MIC Montaje Final Después de conectar todos los cables, por favor ponga la cubierta inferior y atornille los dos tornillos como se muestra a continuación. 1KVA/2KVA/3KVA 2KVA Plus/3KVA Plus/4KVA/5KVA Conecsion de la Comunicación Por favor, utilice el cable de comunicación suministrado para conectar al inversor y el PC. Inserte el CD incluido en el PC y siga las instrucciones que aparecen en pantalla para instalar el software de monitoreo. -
Página 12: Funcionamiento
Inversores Multifunción Serie MIC FUNCIONAMIENTO Encendido y apagado Una vez que el equipo se ha instalado correctamente y que las baterías están bien conectadas, sólo tiene que pulsar el interruptor de encendido / apagado (situado en la parte de abajo) para encender el equipo. Display El panel de mandos y la pantalla, se muestra en la gráfica de abajo, se encuentra en el panel frontal del inversor. -
Página 13: Iconos Del Display
Inversores Multifunción Serie MIC Iconos del display Icono Funcion Information de entrada Indica entrada AC. Indica entrada de paneles Indica voltaje de entrada, frecuencia de entrada, voltaje de modulos, voltaje de bacteria y corriente de carga. Información de configuración y fallo Indica los valores de programacion. - Página 14 Inversores Multifunción Serie MIC En modo bacteria mostrara la capacidad Porcentaje de consumo Voltaje de bateria LCD Display < 1.717V/Vaso 1.717V/Vaso ~ 1.8V/Vaso Consumo >50% 1.8 ~ 1.883V/Vaso > 1.883 V/Vaso < 1.817V/Vaso 1.817V/Vaso ~ 1.9V/Vaso 50%>Consumo > 20% 1.9 ~ 1.983V/Vaso >...
-
Página 15: Programación Del Equipo
Inversores Multifunción Serie MIC Programacion del equipo Tras mantener pulsado el botón ENTER durante 3 segundos, el equipo entrará en el modo de ajuste. Pulse el botón "UP" o "DOWN" para seleccionar el ajuste de programas. Y luego, pulse el botón "ENTER" para confirmar la selección o el botón ESC para salir. - Página 16 Inversores Multifunción Serie MIC 30A (default) Para modelos 4048 y 5048 60A (default) Normal(defecto) Con el modo normal el rango sera: 90-280VAC. Voltaje de entrada AC Con el modo UPS el rango sera: 170-280VAC. Desabilitado El quipo siempre tiene disponible la (defecto) salida Busqueda de carga...
- Página 17 Inversores Multifunción Serie MIC 20A(default): Para 2024 y 3024 30A (default) Para 3048 15A(default): Para 4048 y 5048 30A (default) Para modelos 24v 22.0V 22.5V 23.0V (default) 23.5V 24.0V 24.5V 25.0V 25.5V Voltaje de vuelta a la red cuando se seleciona “SBU” ó...
- Página 18 Inversores Multifunción Serie MIC Para modelos a 24v Bateria totalmente cargada 24.5V 25.5V 26.5V 27V (default) 27.5V Voltaje de vuelta a la batería cuando se selecciona “SBU” ó “primero 28.5V solar” en el programa 01 Para modelos a 48v Baterias totalmente cargadas 54V (default)
- Página 19 Inversores Multifunción Serie MIC Si el inversor esta en modo de transferencia, estambay o fallo el equipo se puede programar así: Primero Solar La energía solar va a cargar la batería como primera prioridad. La red cargará la batería sólo cuando la energía solar no está...
- Página 20 Inversores Multifunción Serie MIC Bypass OFF (default) Bypass ON Bypass de sobrecarga: Cuando este habilitado el equipo pasara a consume a red cuando este en modo batería y ocurra una sobrecarga Grabar codigo de fallo OFF (default) Modelos 24V: 28.2V (default) Modelos 48V: 56.4V (default) Voltaje Bulk (C.V voltage)
-
Página 21: Visualizacion Del Display
Inversores Multifunción Serie MIC Si se selecciona “User defined” en el programa 5, este programa se puede configurar. Margen de ajuste es de 20.0V a 24.0V para modelo 24V, 40.0V a 48.0V para modelo 48V. Incremento de cada clic es de 0.1V. El corte por bajo voltaje de CC se fijará... - Página 22 Inversores Multifunción Serie MIC Potencia de carga de los modulos Voltaje bacteria/corriente Dc decarga o descarga Frecuencia de salida Porcentaje de consumo Consumo en VA Consumo en W...
-
Página 23: Modos De Trabajo
Inversores Multifunción Serie MIC Versión de la CPU primaria Versión de la CPU secundaria Modos de trabajo Modo de trabajo Descripción LCD display Modo de espera / modo Carga desde red o grupo. de ahorro de energía Nota: * Modo de espera: El inversor no está... - Página 24 Inversores Multifunción Serie MIC Operation mode Description LCD display Carga desde la red. (Solo disponible en los equipos de 1K/2K/3K ) Modo de fallo Nota: * Modo de fallo: Los errores Carga desde modulos. se deben a errores del La energía fotovoltaica y la circuito interior o razones red pueden cargar las externas como el exceso de...
-
Página 25: Referncias Del Codigo De Fallos
Inversores Multifunción Serie MIC Referncias del codigo de fallos Codigo de Fallo Icono fallo Ventilador bloqueado con el inversor apagado Sobretemperatura Voltaje de bacteria demasiado alto Voltaje de bacteria demasiado bajo Salida de cortocircuito o sobrecalentamiento detectado por los componentes internos del convertidor. - Página 26 Inversores Multifunción Serie MIC Alarmas Codigo de Alarma Alarma audible Icon flashing Alarma Ventilador bloqueado con 3 veces por segundo el inversion encendido Bateria sobrecargada 1 vez por segundo Bateria baja 1 vez por segundo Sobrecarga 1 vez cada 2 segundos Derating de potencia 2 veces cada 3 segundos Cargador solar para por...
-
Página 27: Especificaciones
Inversores Multifunción Serie MIC Especificaciones 1 Especificaciones modo red/grupo MIC 1024 MIC 2024 MIC 4048 Modelo MIC 3024 MIC 5048 MIC 3048 Forma de onda de entrada Senoidal Voltaje de entrada nominal 230Vac 170Vac±7V (UPS) Limite inferior voltaje de entrada 90Vac±7V (Normal) 180Vac±7V (UPS);... -
Página 28: Especificaciones Modo Inversor
Inversores Multifunción Serie MIC 2 Especificaciones Modo inversor MIC 1024 MIC 2024 MIC 4048 Modelo MIC 3048 MIC 3024 MIC 5048 1KVA/0.8KW 1KVA/1KW 4KVA/3.2KW Potencia de salida nominal 2KVA/1.6KW 2KVA/1.6KW 5KVA/4KW 3KVA/2.4KW 3KVA/2.4KW Senoidal pura Onda de salida 230Vac±5% Voltaje de salida 50Hz Frecuencia de salida Eficiencia pico... - Página 29 Inversores Multifunción Serie MIC 3 Especificaciones de modo de carga Modo carga desde red o grupo MIC 2024 MIC 4048 Modelo MIC 1024 MIC 3048 MIC 3024 MIC5048 Corriente de carga 10/20A 20/30A 10/15A 20/30A Bateria 29.2 58.4 Voltaje abierta de bulk AGM / Gel 28.2...
- Página 30 Inversores Multifunción Serie MIC 4 Especificaciones Generales 2KVA 24V Plus 1KVA 24V 3KVA 24V 3KVA 24V Plus INVERTER MODEL 2KVA 24V 4KVA 5KVA 1KVA 48V 3KVA 48V 2KVA 48V Plus 3KVA 48V Plus Safety Certification Operating Temperature 0°C to 55°C Range Storage temperature -15°C~ 60°C...
-
Página 31: Solucion De Problemas
Inversores Multifunción Serie MIC SOLUCION DE PROBLEMAS Problema LCD/LED/Alarma Explicación / Posible causa Que hacer LCD / LED y la alarma La unidad se apaga de se activa durante 3 forma automática El voltaje de bacteria es 1. Recargar bateria. segundos y luego se durante el proceso de demasiado bajo(<1.91V/Vaso) - Página 32 Inversores Multifunción Serie MIC...
