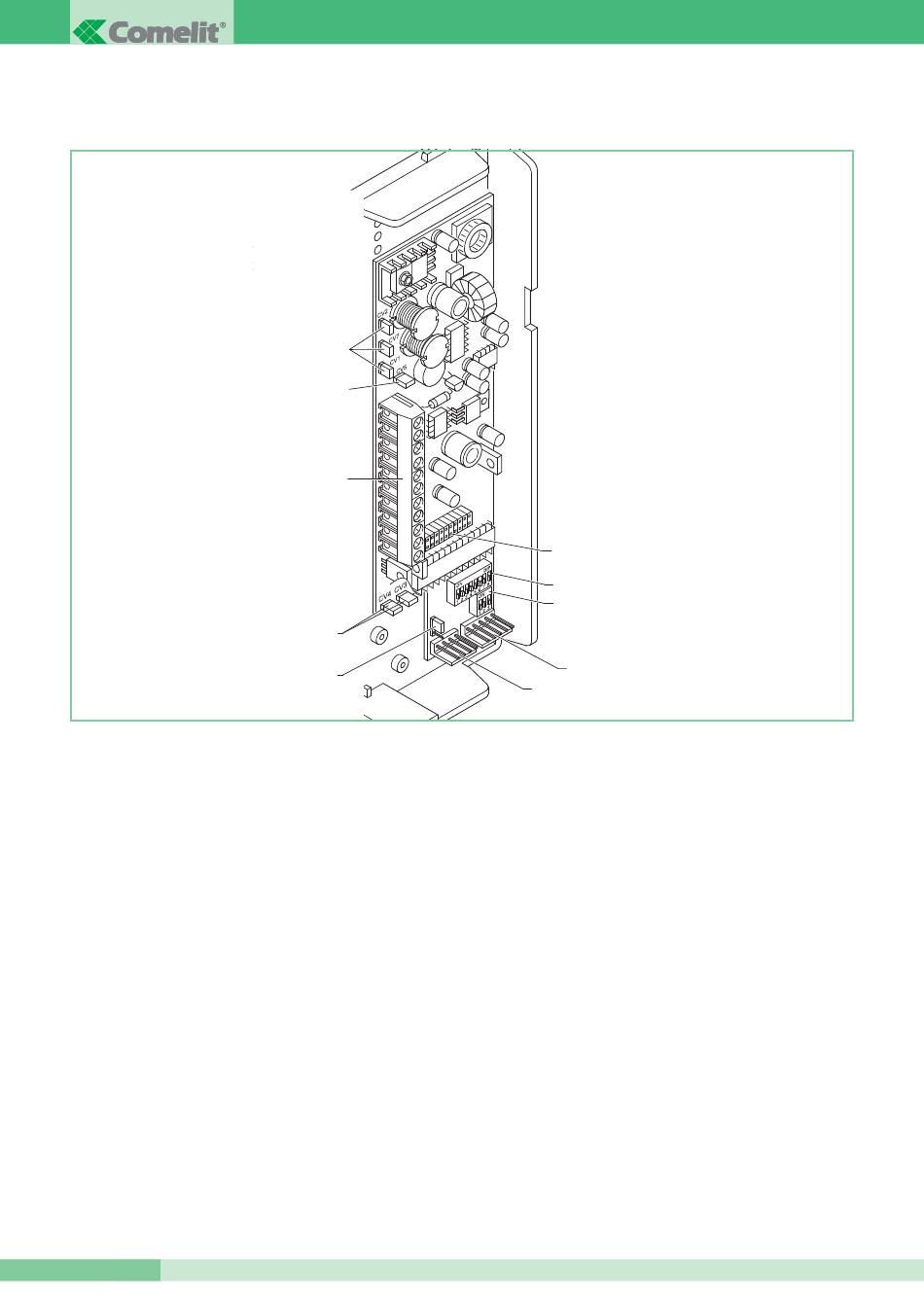

Características técnicas del soporte de fijación art. 5714C para monitor Bravo y Genius
1. Conector soporte-monitor.
2. Regleta de conexiones para la instalación:
20 V 0 V Bornes para la conexión con el art. 1205/B o el art.
1212/B.
L L Bornes de conexión a la línea Bus.
CFP CFP Entrada para llamada desde el rellano.
P1 C1 Contactos para pulsador 1, destinado a diferentes usos.
Para obtener un contacto normalmente abierto. (24 V -
100 mA máx.) quitar los puentes CV3 y CV4.
+S+ S- Bornes para el dispositivo de repetición de llamada.
+LED -LED Bornes de entrada led para diferentes usos (sólo
monitor Bravo)
3. JP1 Puente para programar el soporte como principal o
secundario.
4. CN1 Conector para tarjetas opcionales art. 5733 y art. 5734
(sólo monitor Bravo).
5. CN2 Conector para programación *.
6. S1 Microinterruptores para programar el código del usuario.
7. S2 Microinterruptores para programar el pulsador 1 (véase
variante D de pág. 126).
8. CV1 CV2 CV7 Puente de alimentación del monitor adicional.
9. CV3 CV4 Puente para liberar el pulsador 1 (contacto
normalmente abierto de 24 V y 100 mA como máximo).
10. CV5 Puente para el cierre del vídeo.
MT SBC 01
40
8
10
2
9
3
*
Es posible personalizar las funciones de los pulsadores
configurando el soporte art. 5714C mediante el programador de
mano art. 1251/A; para los detalles sobre las funciones
programables y para programar los pulsadores del monitor,
véase pág. 65.
