Resumen de contenidos para Eaton 5PX 1500i RT2U

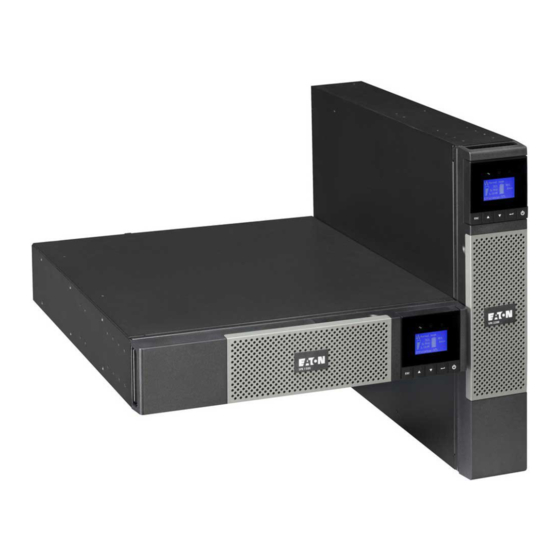

- Página 1 5PX 1500i RT2U 5PX 2000i RT2U 5PX 2200i RT2U 5PX 3000i RT2U 5PX 3000i RT3U 5PX EBM 48V RT2U 5PX EBM 72V RT2U 5PX EBM 72V RT3U Manual de instalación y del usuario Copyright © 2010 EATON Todos los derechos reservados.
-
Página 2: Normas De Certificación
Emisiones de parpadeos: IEC 61000-3-3 edición 2: 2008 La declaración CE de conformidad está disponible a petición para productos con el símbolo CE. Para obtener un ejemplar de la declaración CE de conformidad, contacte con Eaton Power Quality o visite el sitio Web de Eaton: www.powerquality.eaton.com... -
Página 3: Tabla De Contenido
Contenido 1. Introducción ..................4 1.1 Respeto medioambiental ....................4 2. Presentación ..................5 2.1 Posiciones estándar ......................5 2.2 Caras traseras ........................6 2.3 Panel de control ........................7 2.4 Descripción de la pantalla LCD ..................8 2.5 Funciones de la pantalla ....................9 2.6 Configuración ajustable por el usuario ................9 3. -
Página 4: Introducción
Cumplir con las normativas locales vigentes para la eliminación del embalaje. Final de vida útil La sociedad EATON se ha comprometido en tratar los productos al final de su vida útil de acuerdo con lo dispuesto en las normativas locales. EATON trabaja con empresas encargadas de la recogida y eliminación de nuestros productos al final de su vida útil. -
Página 5: Presentación
Posición de rack Modelo Cuadro de Cuadro de dimensiones en mm pesos en kg. Prof. x Anch. x Alt. (P x L x A) 5PX 1500i RT2U 27,60 522 x 441,2 x 86,2 5PX 2000i RT2U 28,50 5PX 2200i RT2U... -
Página 6: Caras Traseras
2. Presentación 2.2 Caras traseras 5PX 1500i / 2000i (1) Puerto de comunicación USB (2) Puerto de comunicación RS232 (3) Conector de reconocimiento automático de un módulo de batería adicional (4) Emplazamiento para tarjeta de comunicación opcional. (5) Conector para la conexión de un mando a distancia de Marcha/ Parada o de una parada de emergencia. -
Página 7: Panel De Control
2. Presentación 2.3 Panel de control El SAI cuenta con una pantalla LCD gráfica de cinco botones. Facilita información sobre el propio SAI, su estado de cargo, eventos, medidas y configuración. Corriente de la red En batería Alarma Indicador (verde) Indicador (amarillo) Indicador (rojo) Normal mode... -
Página 8: Descripción De La Pantalla Lcd
2. Presentación 2.4 Descripción de la pantalla LCD Por defecto, o después de cinco minutos de inactividad, la pantalla LCD muestra un salvapantallas. La luz de fondo se atenúa automáticamente después de diez minutos de inactividad. Pulse cualquier botón para restablecer la pantalla. Estado de funcionamiento Normal mode 100%... -
Página 9: Funciones De La Pantalla
2. Presentación 2.5 Funciones de la pantalla Pulse el botón Intro ( ) para activar las opciones de menú. Use los dos botones intermedios ( ) para recorrer la estructura del menú. Pulse el botón Intro ( ) para seleccionar una opción. Pulse el botón para cancelar o volver al menú... - Página 10 2. Presentación Descripción Ajustes disponibles Ajustes por defecto Grupo de [Deshabilitar] [0s] [1 s] [2 s]…[65354 s] Grupo 1: Deshabilitar tomas - Durante un corte del suministro, Grupo 2: Deshabilitar Espera permite mantener algunos equipos en apagado auto funcionamiento y apagar otros. Esta función permite ahorrar energía Ajustes en la batería.
-
Página 11: Instalación
3. Instalación 3.1 Desembalaje y comprobación del contenido (30) 5PX UPS Los elementos suministrados dependen de la versión o de si son opcionales. (31) Cable de conexión a la fuente de alimentación (solo los modelos 5PX 2200 y 3000) (41) 2 soportes para la posición en torre (solo la versión RT 2U) (32) 2 cables de conexión para el equipo protegido (42) Módulo FlexPDU (opcional) -
Página 12: Instalación En Posición De Torre
Nota. los soportes de mantenimiento en posición vertical se utilizan únicamente en los modelos RT 2U. 3.3 Instalación en posición de rack Seguir las etapas 1 a 4 para el montaje del módulo sobre sus rieles. Los rieles y el material necesario para el montaje son suministrados por EATON. Página 12 614-07977-00_ES... -
Página 13: Puertos De Comunicación
RS232 (2) del SAI. El SAI ya podrá dialogar con un software de administración, de personalización o de seguridad EATON. Instalación de las tarjetas de comunicación (opcional, estándar para las versiones Netpack) No será necesario parar el SAI para instalar la tarjeta de comunicación:... -
Página 14: Conexión Al Módulo Flexpdu (Unidad De Distribución De Energía) (Opcional)
3. Instalación 3.5 Conexión al módulo FlexPDU (unidad de distribución de energía) (Opcional) 1. 5PX 2200i / 3000i: conectar la toma de entrada (10) del SAI a la red eléctrica por medio del cordón (31) suministrado. 5PX 1500i / 2000i: utilizar el cordón de alimentación del equipo que se va a proteger. -
Página 15: Funcionamiento Del Módulo Hotswap Mbp
3. Instalación Funcionamiento del módulo HotSwap MBP El módulo HotSwap MBP utiliza un conmutador rotativo (55) de 2 posiciones: Normal los equipos están siendo alimentados por el SAI, el indicador luminoso (53) está encendido. Bypass los equipos están siendo alimentados por la red eléctrica. -
Página 16: Funcionamiento
Para iniciar el SAI: 1. Compruebe que el cable de alimentación del SAI está enchufado. 2. El panel delantero del SAI se ilumina y aparece el logo de EATON. 3. Compruebe que en la pantalla de estado del SAI aparece 4. -
Página 17: Umbral De Prealarma De Final De Autonomía De La Batería
4. Funcionamiento Umbral de prealarma de final de autonomía de la batería Los indicadores estarán encendidos. La alarma acústica emite un bip cada 3 segundos. La autonomía restante de la batería está a bajo nivel. Cerrar todas las aplicaciones de los equipos conectados ya que la parada automática del SAI es inminente. -
Página 18: Mantenimiento
5. Mantenimiento 5.1 Corrección de anomalías Síntoma Diagnóstico Corrección Baterías desconectadas El SAI no reconoce las baterías Si la situación persiste, contacte con internas. su representante de servicio. Las baterías están desconectadas. Compruebe que todas las baterías están debidamente conectadas. Si la situación persiste, contacte con su representante de servicio. -
Página 19: Sustitución Del Módulo De Batería
5. Mantenimiento 5.2 Sustitución del módulo de batería Recordatorio de las instrucciones de seguridad La batería presenta un riesgo de electrocución y una corriente de cortocircuito elevada. Se tendrán que tomar las precauciones siguientes para cualquier intervención en los elementos de la batería: Quitarse de las manos relojes, anillos, alianzas, pulseras o cualquier otro objeto metálico, Utilizar herramientas cuyo mango esté... -
Página 20: Montaje Del Nuevo Módulo De Batería
Realizar las operaciones descritas más arriba en sentido inverso. Para preservar la seguridad y el mismo nivel de prestaciones, utilizar elementos de batería suministrados por EATON. Procuren acoplar bien hasta el fondo las partes machos y hembras del conector cuando realicen la conexión. -
Página 21: Anexos
6. Anexos 6.1 Especificaciones técnicas Transformador Filtro "AVR" Cargador Ondulador Baterías 5PX 1500i RT2U 5PX 2000i RT2U 5PX 2200i RT2U 5PX 3000i RT2U 5PX 3000i RT3U Potencia de salida 1500 VA 2000 VA 2200 VA 3000 VA 3000 VA 1350 W... -
Página 22: Glosario
6. Anexos 6.2 Glosario Autonomía Tiempo durante el cual los equipos son alimentados por el SAI funcionando con batería. Test de la batería Test interno del SAI que permite comprobar el estado de la batería. Arranque con batería Permite la puesta en tensión de los equipos conectados al SAI en ausencia de corriente eléctrica de alimentación.
