8 Indicaciones de error

Indicaciones de error
Este controlador tiene una función de visualización para indiciar los distintos tipos de códigos de error
que se muestran a continuación.
Si se visualiza cualquiera de estos códigos de error, debe atajar su causa inmediatamente.
Una vez solucionado el problema, desconecte la alimentación una vez y vuelva a poner en marcha
el controlador.

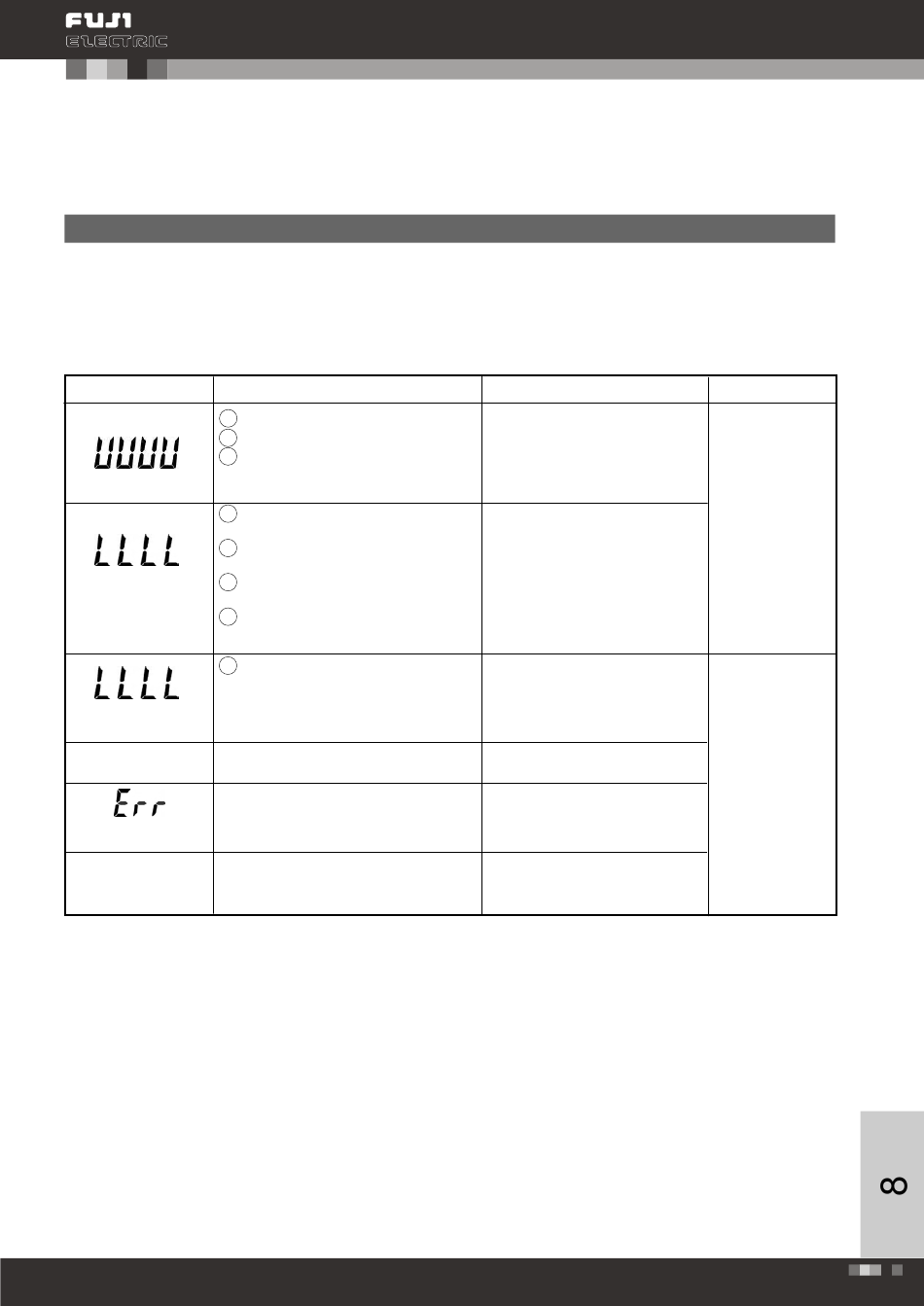

Código de error
1 Termopar quemado.
2 Sonda RTD (A) quemada.
3 El valor PV supera a P-SU en un
1 La sonda RTD (B o C) está
2 La sonda RTD (entre A y B o A C )
3 El valor de PV está por debajo de
4 El cableado de 1 a 5 VDC o 4 a
1 Valor PV < -199,9
Nota) En el caso de la entrada RTD,
"LLLL" nose visualiza incluso si la
temperatura se sitúa por debajo de
-150 °C.
Piloto AL3 encendido Rotura de la resistencia (si hay alarma
de rotura de la resistencia incluida)
Configuración de rango incorrecta
(P-SL/P-SU).
(indicador de SV
parpadeante)
Configuración errónea de DP13.
PV no visualizado
Añada 64 al valor de consigna de
DP13 para visualizar PV.
Microcontrolador PXR Series
Posible causa
5% FS.
quemada.
es corta.
P-SL en un 5%FS.
20mA DC está abierto o es corto.
Salida de control
(1) cuando la salida de control
de quemado está configurada
como el límite inferior
(estándar): OFF o 4 mA o
menos
(2) cuando la salida de control
de quemado está configurada
como el límite superior: ON o
20 mA o más
En control continúa hasta que
el valor alcanza -5% FS o
menos, después de lo cual se
produce la condición de
quemado.
Control normal
OFF o 4mA o menos
Control normal
PXR4/5/9
Grupo
I
II
