Configurar una salida

Para establecer o cambiar la configuración de una salida:
Seleccione la salida utilizando las teclas de flecha o el teclado numérico
Pulsar la tecla enter.

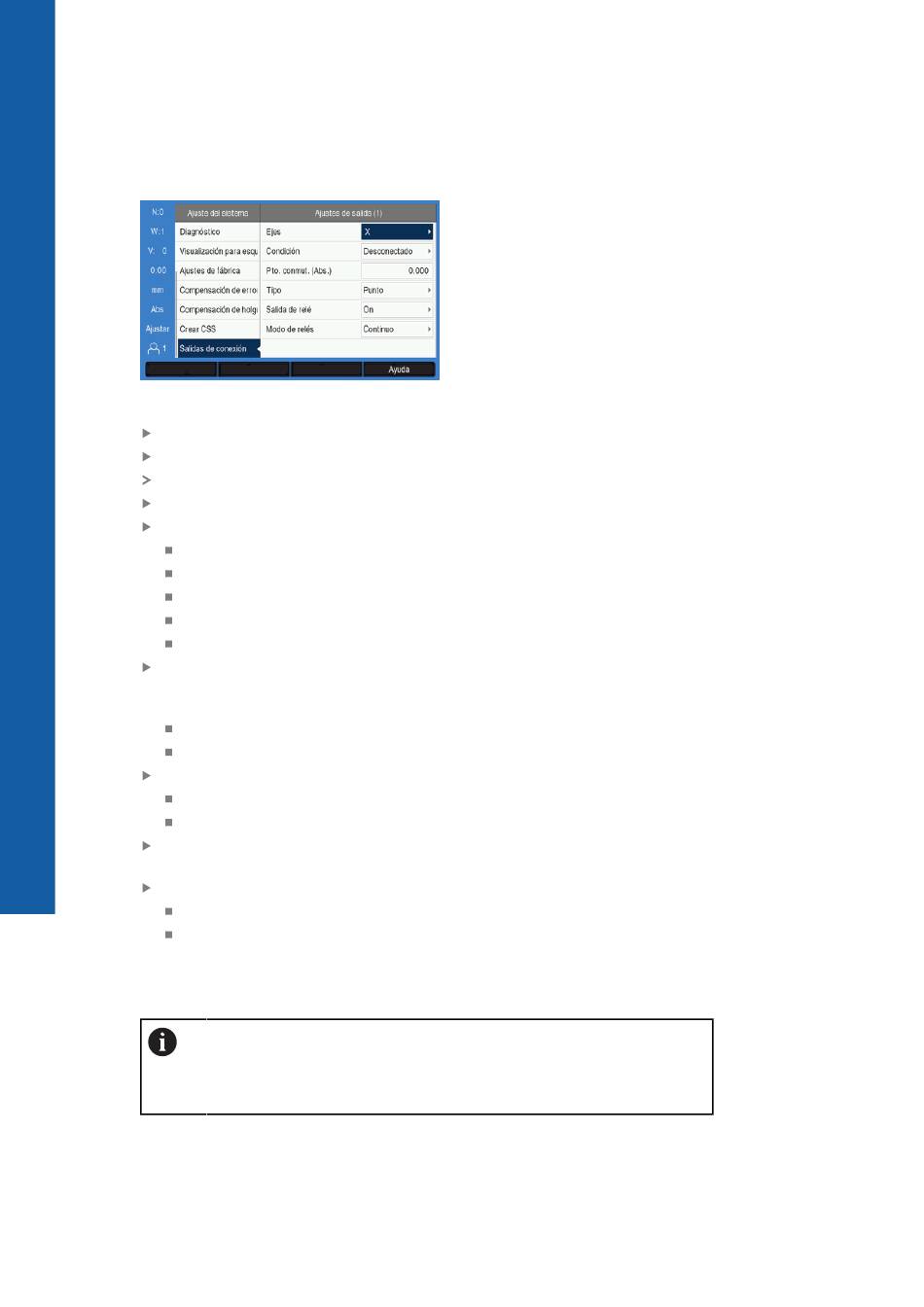

Se visualizan las opciones de Ajustes de salida:
Asignar Ejes a la salida
Seleccionar la Condición necesaria en con la que se activará el relé:
Desconectado
<
<=
>=
>
Seleccionar el Pto. conmut. para especificar la posición del eje pulsando
la softkey Tram./Inc. y establecer el valor del contador utilizando el teclado
numérico
Abs. (Valor real)
Inc (Recorrido Restante)
Seleccionar los ajustes Tipo:
Punto en el eje
Campo sobre cero
Seleccionar la Salida de relé para conmutar el relé en On o Desconectado
cuando se alcance la condición de conmutación
Seleccionar el Modo de relés para activar un ciclo:
Continuo
Pulso
En modo Pulso, el relé se activa (On o Desconectado) durante un periodo de
tiempo predefinido. Una vez ha finalizado dicho periodo, el relé se desactiva. El
tiempo de pulsación se puede fijar desde 0,1 a 999,9 segundos.
Modos de relé
148
El periodo de tiempo comienza cuando la condición de conmutación
cambia de "falso" a "verdadero". Si la condición de conmutación cambia
a "verdadero" antes de que haya expirado el periodo de tiempo, el
temporizador se reiniciará.
