4.3 Instrucciones técnicas para la carga del
acumulador
Kit de carga del acumulador (accesorio)
Para la descripción del montaje, consulte las instruc-
ciones anexas al kit de carga.
3
230V~
3

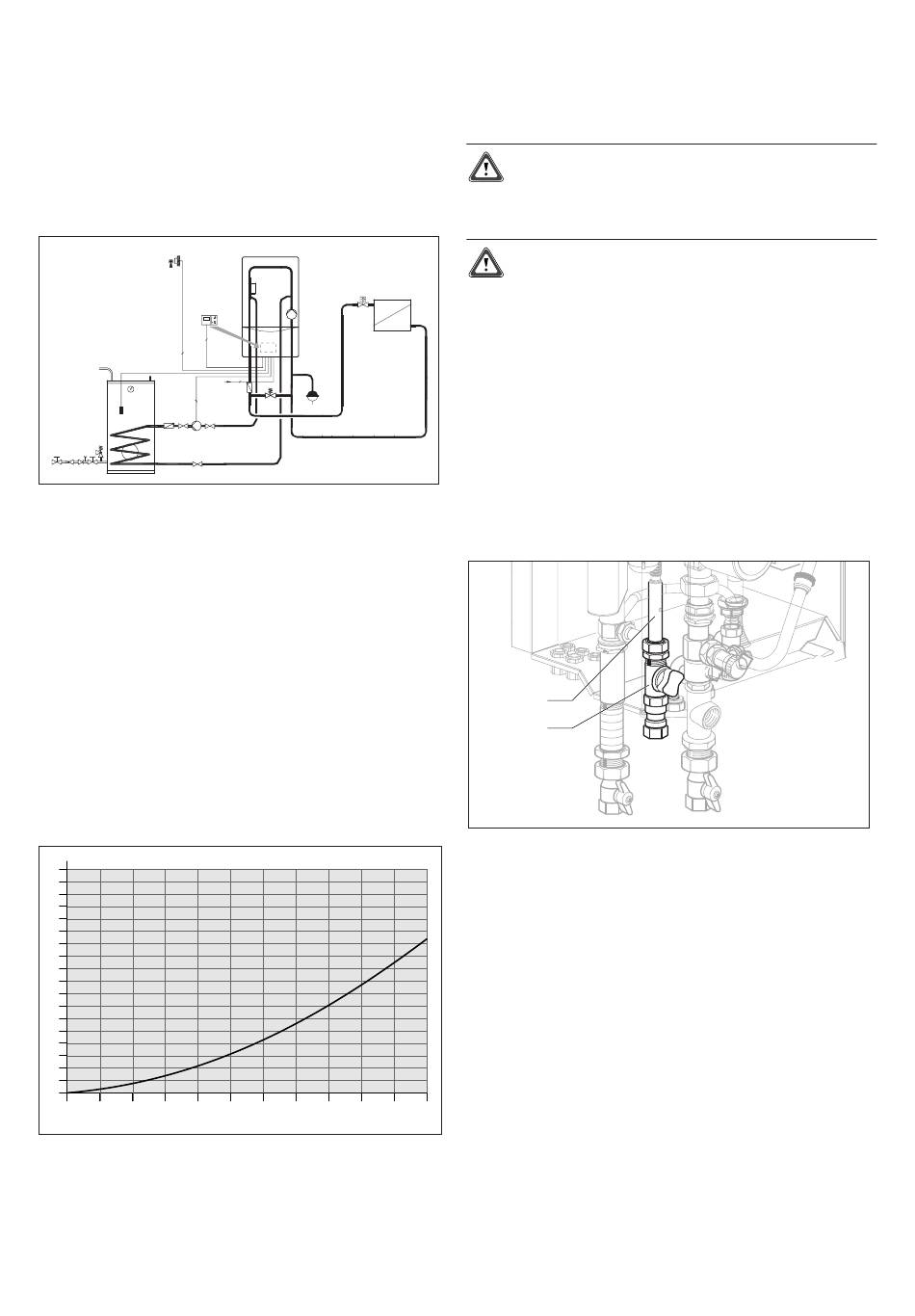

Fig. 4.4 Ejemplo 3: Empleo de un acumulador, circuito directo
de calefacción
Leyenda de la fig. 4.4
1
ecoBLOCK VM 466
2
Bomba de calefacción (interna; accesorio)
13
Regulador climático VRC 410
Carga del acumulador sin accesorios
El caudal mínimo del circuito de carga debe ser
mantenido siempre en los 1800 l/h.
En el dimensionado hay que tener en cuenta la pérdida
de presión de la válvula de retención, de las
conducciones y del acumulador. La válvula de retención
del circuito de calefacción debe encontrarse en la
impulsión de la calefacción, mientras que la del circuito
de carga del acumulador puede estar montada en un
punto cualquiera.
Presión en mbar
900
850
800
750
700
650
600
550
500
450
400
350
300
250
200
150
100
50
0
0
200
400
600
800
Fig. 4.5 Pérdida de carga de la caldera, lado sanitario
Instrucciones para la instalación y el mantenimiento ecoTEC VM 466
1
2
13
3
3
1000
1200
1400
1600
1800
Circulación en l/h
4.4 Conexión del gas
¡Atención!
¡Para evitar el peligro de fugas de gas, trabaje
de manera que la conexión de las conducciones
del gas no origine puntos de tensión!
¡Atención!
La hermeticidad de los tubos del gas puede ser
probada sólo con una presión máxima de 50
mbar, dado que la válvula puede resultar
deteriorada.
El aparato debe ser conectado al conducto de la
alimentación de gas a través de un grifo de esfera para
gas con protección contra incendios.
• Enrosque de manera hermética el tubo de alimenta-
ción de gas (1) del aparato con el grifo de esfera del
gas (2). Utilice la unión roscada a compresión R 3/4
que se incluye en el suministro. Dicha unión es ade-
cuada para la conexión a un grifo de esfera de R 3/4.
• Compruebe la estanqueidad de la conexión del gas.
1
2
Fig. 4.6 Conexión del gas (sólo en caso de instalación externa
al muro)
2000
2200
Instalación 4
