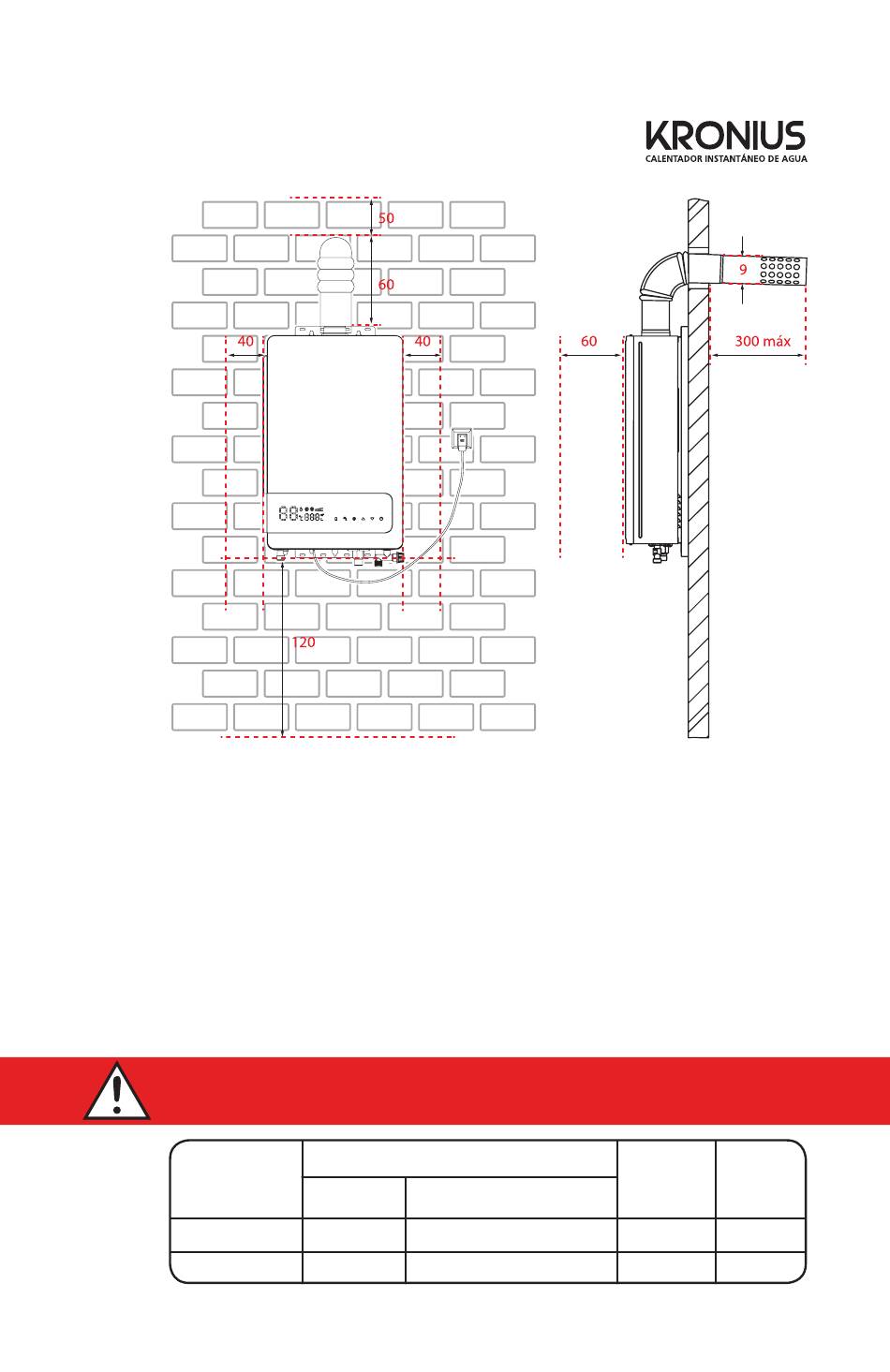

4.INSTALACIÓN
FIGURA 3
4.2 MÉTODO DE INSTALACIÓN
4.2.1 INSTALACIÓN DEL CALENTADOR DE AGUA
Método de instalación del calentador de agua
1.Perforar orificios en la pared de acuerdo a las dimensiones que aparecen
en la (Figura 5), y sujetar los pernos de expansión M6;
2.Colgar el estante del calentador de agua a los pernos de expansión. Y
sujetar el calentador de agua atornillando las tuercas (Figura 6).
3.Fijar el estante inferior con dos pernos de plástico (Figura 7).
ADVERTENCIA: El calentador de agua debe ser instalado en una pared
vertical. El calentador de agua no debe ser instalado oblicuamente. La pared
en la que se instale debe soportar un peso de 20kg.
MODELO
KRONIUS-16
KRONIUS-16N
6
A
Cubierta de protección
contra el viento
28,3 mm
244 mm
28,3 mm
244 mm
FIGURA 4
B
C
Ø 65 mm
626 mm
Ø 65 mm
626 mm
TABLA 2
