Alimentazione del processore

Per alimentare il processore, seguire la procedura descritta di seguito.
1. Dare tensione all'alimentatore dello chassis.
2. Verificare i LED dell'alimentatore dello chassis e del processore. Il LED
sull'alimentatore dovrebbe essere acceso e il LED di errore sul processore
dovrebbe lampeggiare.
POWER

Caricamento del software

Fare riferimento alla documentazione del software di programmazione.

Comunicazione con il processore

Per stabilire la comunicazione con il processore, eseguire la procedura descritta di
seguito.
1. Collegare 1747-PIC al processore e al personal computer.
2. Impostare i parametri di comunicazione del software in base ai parametri
predefiniti del processore:
• DH-485
• 19,2 K baud
• Indirizzo di nodo = 1
Pubblicazione 1747-IN011D-MU-P - Settembre 2007

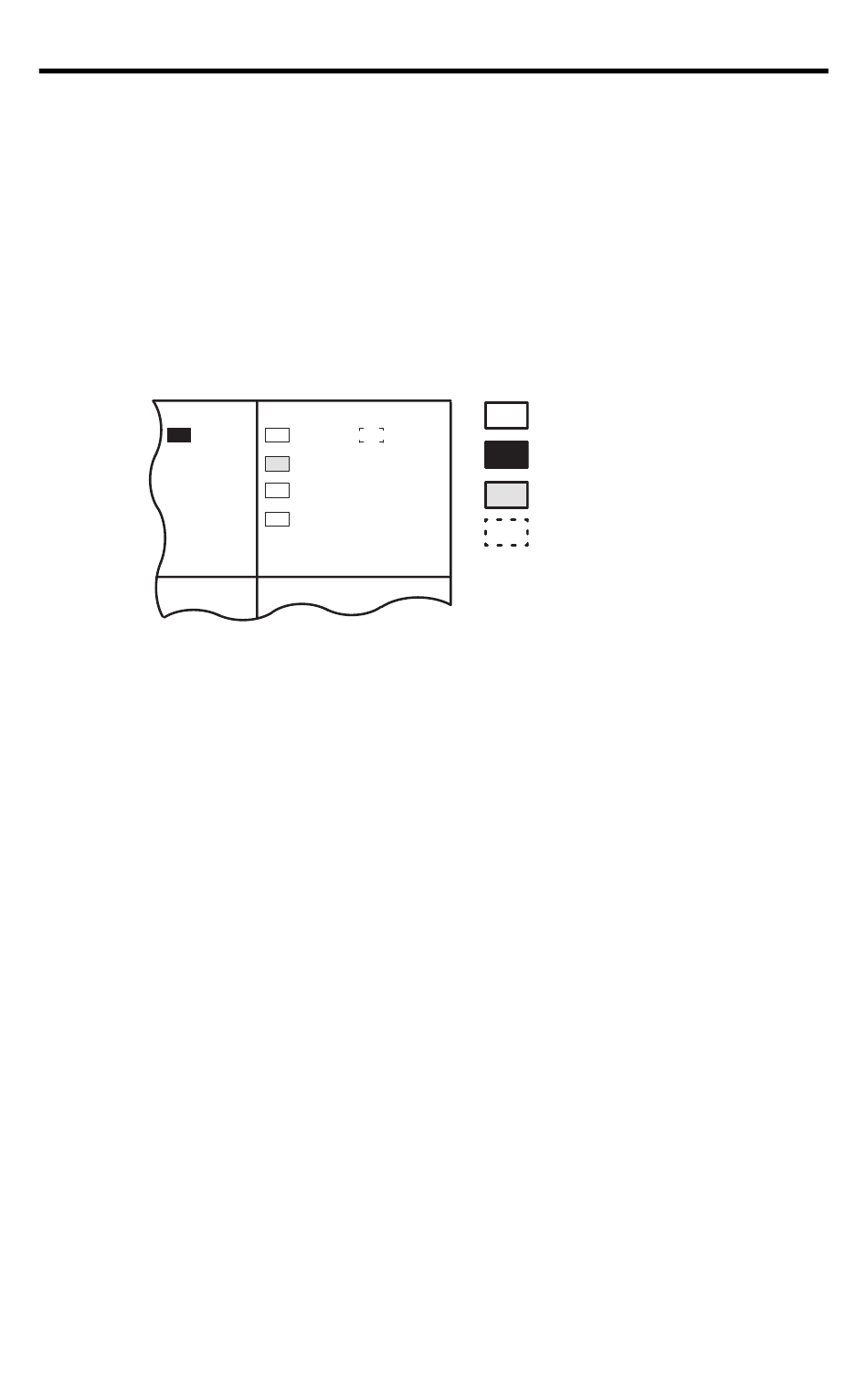

RUN COMM
CPU ERROR
FORCED I/O
BATTERY LOW
Indica che il LED è SPENTO.
Indica che il LED è ACCESO.
Indica che il LED sta LAMPEGGIANDO.
Lo stato del LED non è importante.
Il LED di RUN sul processore SLC 5/01 è
indicato come "PC RUN". Inoltre il
processore SLC 5/01 non dispone di un
LED COMM.
