INSTALACIÓN
Elevación del Interruptor con
Confi guración de montaje Fase
sobre Fase
Paso 11
Para reducir al mínimo los tardados ajustes fi nales,
asegúrese de que el interruptor esté completamen-
te cerrado. Amarre las cuchillas del interruptor a
sus conjuntos de contactos estacionarios principa-
les. Vea la Figura 14.
Paso 12
¥
PRECAUCIÓN
No levante el interruptor jalando de las "par-
tes vivas", ni tampoco someta dichas partes a
esfuerzos indebidos con eslingas o cables de
izar. El manejo inadecuado puede dar como
resultado la desalineación de los contactos y
los interruptores.
Eleve el interruptor utilizando los dos orifi cios
grandes de la ménsula de montaje que está en la
parte superior de la base del interruptor. Vea la
Figura 15.
761-565S

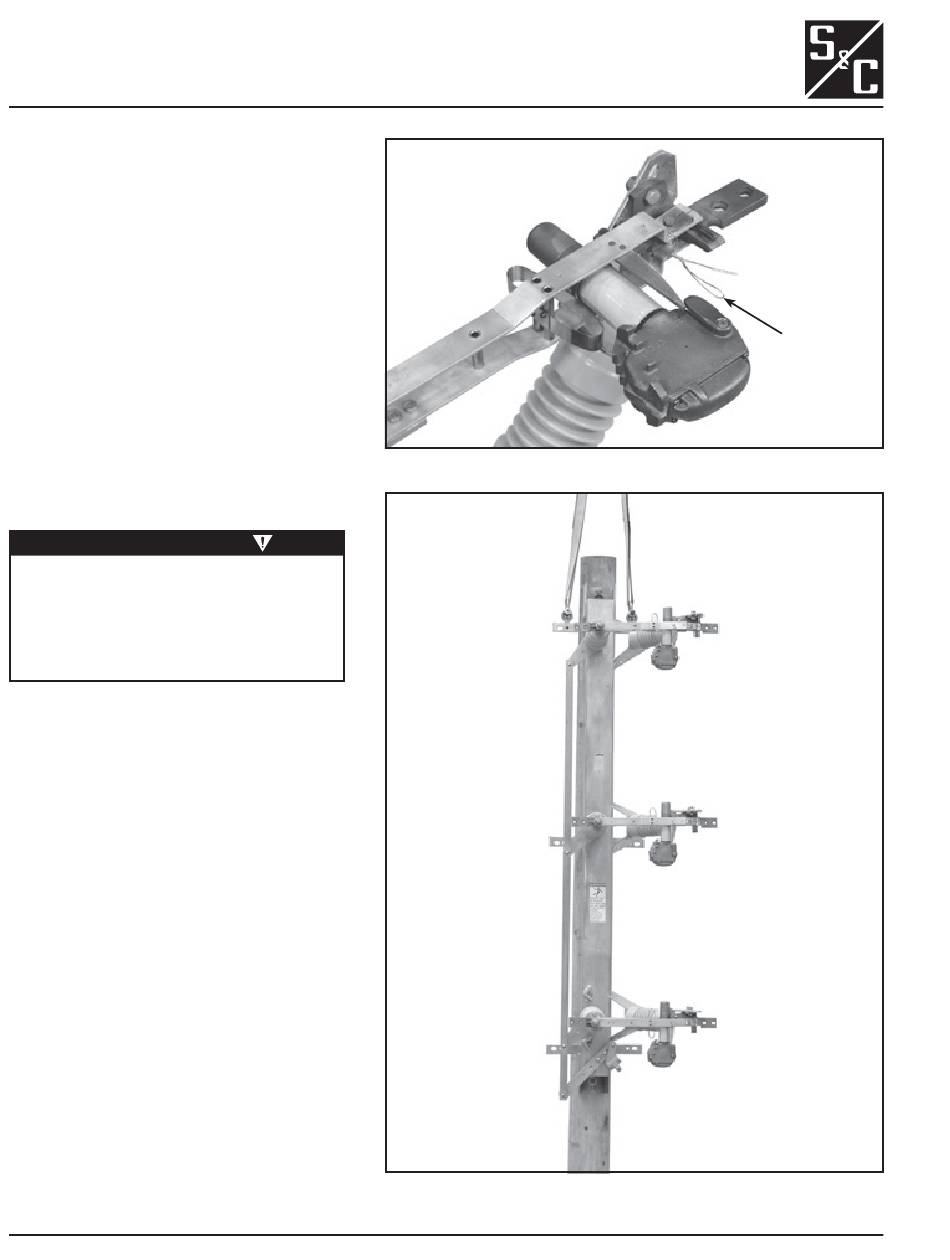

Figura 14. Amarre de la cuchilla del interruptor a los contactos principales.
Figura 15. Elevación del interruptor hasta su posición.
12
Amarre
