Honeywell 5800COMBO Guía Rápida De Instalación

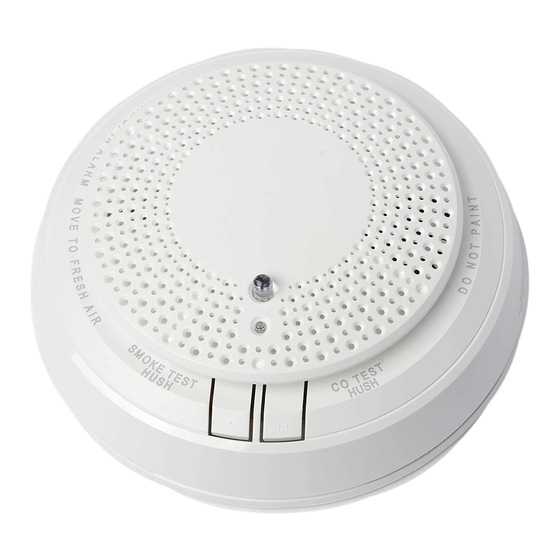

5800COMBO
This wireless smoke / carbon monoxide
detector is intended for use with Honeywell
controls that support 5800 series devices.
Este detector inalámbrico de
humor/monóxido de carbono ha sido
diseñado para usarse con los controles
Honeywell compatibles con los dispositivos
de la serie 5800.
Important Note: CO and SMOKE each
have unique serial numbers and must be
enrolled separately.
Nota Importante: Humo y monóxido de
carbono tiene cada uno un número de serie
único y debe de ser enrolado de manera
separada.
1
Power -Up mode /
Modo de encendido
( ) Spanish / Español
( )
English / Ingles
LED Flashes
Destellos de LED
3
Test
Press Test button for < 1.5 secs.
Modo de prueba presione el botón
de prueba por <1.5 segundos
3a) 3b)
Test CO Test SMOKE
or
CO Test Button
Botón de prueba de monóxido de carbono
Smoke Test Button
Botón de prueba de humo
NOTE: Once enrolled, the device cannot be used with another system until it is removed
from the current controller. See the controller's instructions.
NOTA: Una vez enrolado, el dispositivo no se puede usar con otro sistema hasta que sea
removido del controlador actual. Ver las instrucciones del controlador.
After enrolling and before mounting permanently,
conduct Go/No Go tests (see controller's
instructions) to verify adequate signal strength.
Adjust the device location and orientation as
necessary.
Una vez enrolado y previo a su montaje
permanente, realice pruebas de Va/No Va (vea las
instrucciones del controlador) para verificar la
intensidad adecuada de la señal. Ajuste la ubicación
y orientación del dispositivo según sea necesario.
See Honeywell Installation Guide (P/N 800-22142 6/16– https://mywebtech.honeywell.com/) and the Limitations of Fire Alarm Systems
Insert (P/N 800-15144 5/13).
Vea la guía de instalación de Honeywell (N/P 800-22142 6/16 - https://mywebtech.honeywell.com/) y el inserto de las limitaciones de
sistemas de alarma de fuego. (N/P 800-15144 5/13).
or programming Smoke or CO alarms and Tamper, see the Controller's instructions.
F
Para programar las alarmas de Humo o Calor y Manipulación, ver las instrucciones del
Controlador.
NOTE: All smoke detectors programmed in the controller to operate in one-go-all-go mode
will sound on alarm.
NOTA: Todos los detectores de humo programados en el controlador para funcionar en el
modo activa-uno-activan-todos sonarán sus alarmas.
Restore Factory Settings: To restore the detector to its factory settings, press and hold
both the smoke and CO test buttons simultaneously for 10 seconds, then release. The
green light will flash rapidly. Press and hold both buttons again for one second and
release. The sensor will begin speaking.
Regresar al estado original de fábrica: para regresar el detector a su configuración
original de fábrica, presione y mantenga apretado los interruptores de prueba de humo y
monóxido de carbono simultáneamente por 10 segundos.
NOTE: Notify the proper authorities that the smoke detector is undergoing maintenance
and the system will temporarily be out of service.
NOTA: Reporte a las autoridades competentes que el detector de humo se encuentra en
mantenimiento y que el sistema está temporalmente fuera de servicio.
CO Test Button
Botón de prueba de monóxido
de carbono
LED
Smoke Test Button
Botón de prueba de humo
5800COMBO Open / Abierto
2
Programming Mode
> Zones > New > Serial Numbers.
Modo de programación > Zonas > Nueva > Número de serie.
Zone n
Serial Number
Loop Number
Zone Description 1 Zone Description 2
Enter the unique Serial number(s)
found on the label located on the
unit. See Important Note above.
Agregue el(los) numero(s)
de serie se encuentran en la
etiqueta localizada en la unidad.
Vea la nota importante anterior
4
Transmission announcment
BEEP > SERIAL # sent to panel
(wait 40 secs approx.)
Anuncio de transmisión> BEEP> # de serie
enviado al controlador (espere 40 segundos
aproximadamente.)
REPEAT Step 3 / REPITA Paso 3.
5
Save / Guardar
5800 combo-QG-002_SP
Mount
1
Open CO Test
( )
prueba de monoxido
Top
de carbono
Pull
Battery
Tab
2
*Use UL/ANSI Approved canned smoke. /
Visible Annunciation
The 5800COMBO Smoke/CO series detector has a multi-color top LED; Green, Red, Blue
and Amber. The LED is green for supervisory indication; it blinks during power on, reset,
and during normal operation. The LED is amber to signal maintenance and trouble events.
The detector utilizes the side LED windows to indicate alarm events; red for smoke and
blue for CO.
Anunciación visible
El detector de humo/monóxido de carbono de la serie 5800 tiene un LED de multicolores
al frente; Verde, rojo, azul y ámbar. El LED es verde para indicación de supervisión;
parpadea durante encendido, reinicio y durante operación normal. El LED es Ámbar para
señalar mantenimiento y eventos de problemas. El detector utiliza la ventana al lado del
LED para indicar eventos de alarmas; rojo para humo y azul para monóxido de carbono.
Operation Modes
>
MODE/ MODO
Power Up /
Encendido
Normal (Standby) /
Estado normal
Smoke Alarm /
Alarma de humo
Thermal Alarm /
Alarma termal
CO Alarm /
Alarma de monóxido
de carbono
Powered Down /
Apagado
LEDS and 85dB SOUNDER / LED y SONADOR DE 85 dB
LED Indication & Sounder during Test and Maintenance
Indicación de LED y sonidos durante pruebas y mantenimiento
MODE/ MODO
Smoke Alarm Test 2ab
Prueba de alarma de humo
RealTest™ Functional CO
Test 2ab – Waiting for gas entry
/ RealTest™ Prueba funcional
de monóxido de carbono –
esperando por prueba de gas
RealTest™ Functional CO
Test - Successful gas entry /
RealTest™ Prueba funcional
de monóxido de carbono –
prueba de gas exitosa
Low Battery /
Batería baja
Smoke Maintenance 1
Mantenimiento del sensor de
humo
CO Trouble 1 /
Problema con el sensor de
monóxido de carbono
CO End of Life 3 - First 29 days /
Final de vida del sensor de
monóxido de carbono
1
See Maintenance Section / Ver Sección Mantenimiento.
2a
Test activated by the test switch or from the controller; Detector is functioning properly (within proper sensitivity). /
Prueba activada por el interruptor de prueba o desde el panel; El detector está funcionando correctamente (Dentro
de la sensibilidad adecuada).
2b
If Test mode is activated and the LED and Sounder do not function, check for maintenance or trouble conditions./
Si se activa el modo de prueba y ni el led ni la sirena funcionan, verifique el mantenimiento o las condiciones
problema.
3
Starts chirping after 30 days, continues until the batteries are replaced or die / Comienza el chirrido después de 30
días y continúa hasta que las baterías son cambiadas o se agotan.
Quick Installation Guide /
Smoke Test
or
( )
prueba de humo
or / o
Serial Number Loop Number
Zone Description 1 Zone Description 2
Device Type Response Type
Alarm Report Chime Supervision
Panic
3
≥ 12"
(30.48 cm)
Test
Uso UL / ANSI Aprobado humo en
LED Windows (Side)
Status LED (Top)
Voice Model Only
Blink Green, every 2 secs
Dark /
/ Parpadea verde cada
Apagado
2 segundos
Single Blink Green
every 10 sec / Dark /
Un solo parpadeo verde Apagado
cada 10 segundos
Dark / Blink red /
Apagado Parpadeo rojo
Dark / Blink red /
Apagado Parpadeo rojo
Dark / Blink blue /
Apagado Parpadeo azul
Dark / Dark /
Apagado Apagado
Status LED (Top) Side LED Windows
Voice Model Only
/ Dark / Blink red /
Apagado Parpadeo rojo
Single blink Green
once a sec /
Dark /
Un solo parpadeo
Apagado
verde una vez cada
Segundo
Dark / Blink blue /
Apagado Parpadeo azul
Single Blink Amber
every 10 sec /
Un solo parpadeo Dark /
ámbar una vez cada Apagado
Segundo
Single Blink Amber
/ every 5 secs /
Dark /
parpadeo color
Apagado
ámbar cada 5
segundos
Double Blink Amber
every 5 secs /
Dark /
Doble parpadeo
Apagado
color ámbar cada 5
segundos
Double Blink Amber
every 3 secs /
Dark /
Doble parpadeo
Apagado
color ámbar cada 3
segundos
Guía Rápida de Instalación
4
Home
*
Directions
Instrucciones
lata.
Sounder Speaker
Sonador Voice Model Only
Voice welcome, instructions follow POR
for language selection, enrollment, testing
Silent /
/ Bienvenida de voz, seguido por las
Silencio
instrucciones POR para la selección de
lenguaje, enrolamiento, pruebas
Silent / Silent /
Silencio Silencio
Voice smoke warning /
Temp-3
Advertencia de humo vía voz
Voice smoke warning /
Temp-3
Advertencia de humo vía voz
Voice CO warning /
Temp-4 Advertencia de monóxido de carbono vía
voz
Silent / Silent /
Silencio Silencio
Speaker
Sounder /
Sonador
Voice Model Only
Voice smoke warning and
alarm signal transmission. /
Temp-3
Advertencia de humo y envío de
transmisión de alarma vía voz
Voice instructions and warning
Silent / of alarm signal /
Silencio Instrucciones y advertencia de
alarma vía voz
Modified Temp-4 Voice CO warning /
/ Temp-4 Advertencia de monóxido de
Modificado carbono vía voz
Voice instructions when chirp
Chirp every 45
is hushed by pressing either
seconds after
test button /
7 days /
Instrucciones cuando el
Un chirrido cada
chirrido es apagado usando
45 segundos
cualquier botón de prueba vía
después de 7 días
voz
Voice smoke maintenance
instructions /
Silent /
Instrucciones para el
Silencio
mantenimiento del sensor de
humo
Voice CO maintenance
instructions /
Silent /
Instrucciones de
Silencio
mantenimiento de monóxido
de carbono vía voz
Voice end of life instructions /
Silent / Instrucciones de final de vida
Silencio vía voz
