Guía de referencia del hardware

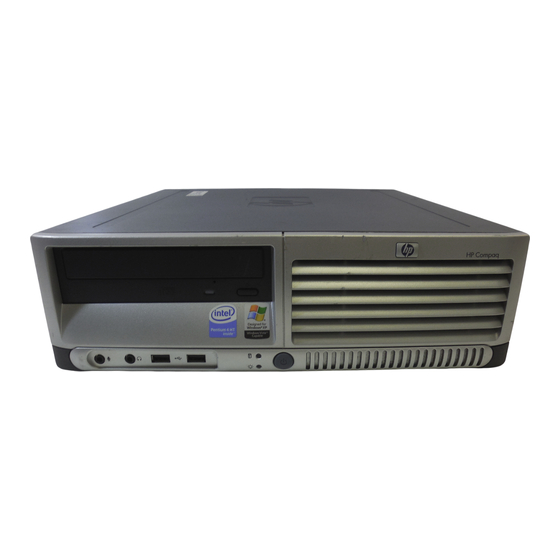

Ordenadores para empresas de HP Compaq
Modelo de factor de forma
reducido dc7600
Referencia: 384571-071
Mayo de 2005
En esta guía encontrará información básica para actualizar este modelo
de ordenador.

Publicidad

Tabla de contenido
loading

Manuales relacionados para HP Compaq dc7600

Resumen de contenidos para HP Compaq dc7600

  • Página 1 Guía de referencia del hardware Ordenadores para empresas de HP Compaq Modelo de factor de forma reducido dc7600 Referencia: 384571-071 Mayo de 2005 En esta guía encontrará información básica para actualizar este modelo de ordenador.
  • Página 2 La información contenida aquí no debe interpretarse como garantía adicional. HP no se hace responsable de las omisiones ni de los errores técnicos o de edición que pueda contener este documento.

  • Página 3: Tabla De Contenido

    Extracción de una unidad de disquete........2–22 Guía de referencia del hardware www.hp.com...
  • Página 4 Preparación para el transporte ..........E–3 Índice www.hp.com Guía de referencia del hardware...

  • Página 5: Características Del Producto

    Características del producto Características de la configuración estándar Las características del equipo de factor de forma reducido de HP Compaq pueden variar según el modelo. Para obtener una lista completa del hardware y el software instalados en el equipo, ejecute la utilidad de diagnóstico (incluida solamente en determinados modelos).

  • Página 6: Componentes Del Panel Frontal

    Indicador luminoso de encendido DVD-ROM, DVD+R/RW o unidad combinada CD-RW/DVD) Botón de expulsión de la unidad óptica Botón de alimentación de modo dual ✎ Algunos modelos no incluyen unidad óptica o unidad de disquete. 1–2 www.hp.com Guía de referencia del hardware...

  • Página 7: Componentes Del Panel Posterior

    Computer Setup para usar ambos conectores. Para obtener más información sobre el orden de arranque, consulte la Guía sobre la utilidad Computer Setup (F10) incluida en el CD de documentación y diagnósticos. *Hay un segundo conector serie opcional disponible a través de HP. Guía de referencia del hardware www.hp.com...

  • Página 8: Teclado

    9 Teclas Alt Se utilizan en combinación con otra tecla y su función depende de la aplicación de software que se esté utilizando. *Teclas disponibles solamente en determinadas zonas geográficas. 1–4 www.hp.com Guía de referencia del hardware...

  • Página 9: Tecla Del Logotipo De Windows

    Windows + Tabulación Funciones especiales del ratón La mayoría de las aplicaciones de software admiten el ratón. Las funciones asignadas a cada botón del ratón dependen de las aplicaciones de software utilizadas. Guía de referencia del hardware www.hp.com 1–5...

  • Página 10: Ubicación Del Número De Serie

    2 situado en la cubierta superior del ordenador. Tenga esto números a mano cuando se ponga en contacto con el servicio de atención al cliente para obtener ayuda. Ubicaciones del número de serie y de identificación del producto 1–6 www.hp.com Guía de referencia del hardware...

  • Página 11: Actualizaciones De Hardware

    CA, siempre se suministra corriente a la placa del sistema. Debe desconectar el cable de alimentación de la fuente de alimentación antes de abrir el equipo para evitar que se dañe la placa del sistema. Guía de referencia del hardware www.hp.com 2–1...

  • Página 12: Utilización Del Ordenador De Factor De Forma Reducido En Configuración De Torre

    Asegúrese de dejar por lo menos 10,2 cm de espacio libre alrededor del equipo. Cambio de la configuración de escritorio a torre ✎ Para dar mayor estabilidad a la configuración de torre del equipo, puede adquirir un soporte para torre a través de HP. 2–2 www.hp.com Guía de referencia del hardware...

  • Página 13: Desactivación Del Bloqueo De Smart Cover

    ■ Olvido de la contraseña ✎ La llave de seguridad de Smart Cover es una herramienta especializada que puede adquirir a través de HP. Sea previsor y solicite la llave antes de necesitarla. Guía de referencia del hardware www.hp.com 2–3...
  • Página 14 ■ Póngase en contacto con un distribuidor o servicio técnico autorizado de HP. Solicite la pieza con el número de referencia 166527-001 para la llave de tipo llave de tuercas, o con el número de referencia 166527-002 para la llave de tipo punta de destornillador.

  • Página 15: Extracción De La Cubierta Del Equipo

    4. Pulse los botones de los lados izquierdo y derecho del ordenador 1, a continuación deslice la cubierta del equipo hacia adelante hasta que llegue al tope 2 y levántela hasta sacarla del chasis. Extracción de la cubierta del equipo Guía de referencia del hardware www.hp.com 2–5...

  • Página 16: Colocación De La Cubierta Del Equipo

    Para un funcionamiento correcto del sistema, los módulos DIMM DDR2-SDRAM deben ser: ■ estándar del sector con 240 patillas ■ PC2-4200 a 533 MHz sin búfer ■ módulos DIMM DDR2-SDRAM de 1,8 voltios 2–6 www.hp.com Guía de referencia del hardware...

  • Página 17: Instalación En Zócalos Dimm

    Canal A y un módulo DIMM de 256 MB en el Canal B, el sistema funcionará en modo Interleaved. ■ En cualquier modo, la velocidad máxima de funcionamiento queda determinada por el módulo DIMM más lento del sistema. Guía de referencia del hardware www.hp.com 2–7...
  • Página 18 Ubicaciones de los zócalos DIMM Elemento Descripción Color del zócalo Zócalo DIMM XMM1, Canal A Negro Zócalo DIMM XMM2, Canal A Blanco Zócalo DIMM XMM3, Canal B Negro Zócalo DIMM XMM4, Canal B Blanco 2–8 www.hp.com Guía de referencia del hardware...

  • Página 19: Instalación De Módulos Dimm

    5. Localice los zócalos del módulo de memoria en la placa del sistema. Å ADVERTENCIA: para reducir el riesgo de quemaduras producidas por superficies calientes, espere a que se enfríen los componentes internos del sistema antes de tocarlos. Guía de referencia del hardware www.hp.com 2–9...
  • Página 20 10. Enchufe el cable de alimentación y encienda el ordenador. 11. Si normalmente bloquea el mecanismo de Smart Cover, entre en la utilidad Computer Setup para volver a bloquearlo y activar el sensor de Smart Cover. 2–10 www.hp.com Guía de referencia del hardware...

  • Página 21: Instalación De Una Tarjeta De Expansión

    Ranura de expansión PCI Express x16 Ranura de expansión PCI Express x1 ✎ En la ranura de expansión PCI Express x16 puede instalar tarjetas de expansión PCI Express x1, x4, x8 o x16. Guía de referencia del hardware www.hp.com 2–11...
  • Página 22 PCI levantando la pestaña verde y girando el mecanismo de sujeción a la posición abierta 1. 7. Retire la tapa de la ranura deslizándola hacia arriba y hacia afuera 2. Extracción de la tapa de la ranura de expansión 2–12 www.hp.com Guía de referencia del hardware...
  • Página 23 12. Enchufe el cable de alimentación y encienda el ordenador. 13. Si normalmente bloquea el mecanismo de Smart Cover, entre en la utilidad Computer Setup para volver a bloquearlo y activar el sensor de Smart Cover. Guía de referencia del hardware www.hp.com 2–13...

  • Página 24: Extracción De Una Tarjeta De Expansión Pci Express X16

    5. Libere el mecanismo de sujeción de la tapa de la ranura situado en la parte posterior del equipo y que fija las tapas de la ranura PCI levantando la pestaña verde y girando el mecanismo de sujeción a la posición abierta. 2–14 www.hp.com Guía de referencia del hardware...
  • Página 25 PRECAUCIÓN: todas las ranuras de tarjetas de expansión de la parte trasera del ordenador deben tener instalada una tarjeta de expansión o una tapa de ranura para garantizar una refrigeración adecuada de los componentes internos del equipo durante su funcionamiento. Guía de referencia del hardware www.hp.com 2–15...

  • Página 26: Instalación De Unidades Adicionales

    La unidad de disco duro lleva tornillos 6-32 estándar. El resto de las unidades utiliza tornillos métricos M3. Los tornillos métricos y los tornillos estándar suministrados por HP son de color negro y plateado respectivamente. Ä...

  • Página 27: Ubicación De Las Unidades

    Para comprobar el tipo, tamaño y capacidad de los dispositivos de almacenamiento instalados en el ordenador, ejecute Computer Setup. Consulte la Guía sobre la utilidad Computer Setup (F10) incluida en el CD de documentación y diagnósticos para obtener más información. Guía de referencia del hardware www.hp.com 2–17...

  • Página 28: Extracción De Una Unidad Óptica

    4. Extraiga la cubierta del equipo. Consulte “Extracción de la cubierta del equipo.” 5. Gire el alojamiento de la unidad a la posición vertical. Giro hacia arriba del alojamiento de la unidad 2–18 www.hp.com Guía de referencia del hardware...
  • Página 29 Actualizaciones de hardware 6. Desconecte los cables de alimentación y de datos de la parte posterior de la unidad óptica. Desconexión de los cables de alimentación y de datos Guía de referencia del hardware www.hp.com 2–19...
  • Página 30 7. Vuelva a girar el alojamiento de la unidad hacia abajo, a su posición normal. Giro hacia abajo del alojamiento de la unidad Ä PRECAUCIÓN: tenga cuidado de que no quede ningún cable atrapado cuando gire el alojamiento de la unidad hacia abajo. 2–20 www.hp.com Guía de referencia del hardware...
  • Página 31 Cuando vuelva a colocar la unidad, transfiera los cuatro tornillos de guía de la unidad antigua a la nueva. Los tornillos sustituyen a los rieles de la unidad. Guía de referencia del hardware www.hp.com 2–21...

  • Página 32: Extracción De Una Unidad De Disquete

    óptica y acceder a la unidad de disquete. 2. Desconecte los cables de alimentación y de datos de la parte posterior de la unidad de disquete. Desconexión de los cables de la unidad de disquete 2–22 www.hp.com Guía de referencia del hardware...
  • Página 33 6 mm (1/4 pulgada) 2. Liberación de la unidad de disquete Guía de referencia del hardware www.hp.com 2–23...
  • Página 34 ✎ Cuando vuelva a colocar la unidad, transfiera los cuatro tornillos de guía de la unidad antigua a la nueva. Los tornillos sustituyen a los rieles de la unidad. 2–24 www.hp.com Guía de referencia del hardware...

  • Página 35: Instalación De Una Unidad Óptica Opcional

    5. Instale dos tornillos de guía métricos M3 en los orificios inferiores de los lados de la unidad. HP suministra cuatro tornillos de guía métricos M3 adicionales en la parte delantera del chasis, debajo de la cubierta del ordenador. Los tornillos de guía métricos M3 son negros.
  • Página 36 6. Coloque los tornillos de guía de la unidad en las ranuras J del compartimiento de la unidad 1. A continuación, deslice la unidad hacia la parte posterior del ordenador 2 hasta que encaje en su sitio. Instalación de la unidad óptica 2–26 www.hp.com Guía de referencia del hardware...
  • Página 37 Actualizaciones de hardware 7. Gire el alojamiento de la unidad a la posición vertical. Giro hacia arriba del alojamiento de la unidad Guía de referencia del hardware www.hp.com 2–27...
  • Página 38 8. Conecte el cable de datos a la placa del sistema. 9. Conecte los cables de alimentación y de datos a la parte posterior de la unidad óptica. Conexión de los cables de alimentación y de datos 2–28 www.hp.com Guía de referencia del hardware...
  • Página 39 Ä PRECAUCIÓN: durante el mantenimiento del equipo, asegúrese de colocar los cables en el sitio adecuado durante el proceso de montaje. La conexión incorrecta de los cables puede dañar el equipo. Guía de referencia del hardware www.hp.com 2–29...

  • Página 40: Actualización De La Unidad De Disco Duro Sata

    Actualizaciones de hardware Actualización de la unidad de disco duro SATA ✎ HP no admite la conexión de ambas unidades (SATA y PATA de 3,5 pulgadas) en el mismo sistema. Extracción y colocación de la unidad de disco duro primario ✎...
  • Página 41 Giro hacia arriba del alojamiento de la unidad 6. Retire el clip de seguridad (si está instalado) que fija la pared trasera del chasis a la fuente de alimentación. Extracción del clip de seguridad Guía de referencia del hardware www.hp.com 2–31...
  • Página 42 7. Gire el alojamiento de la fuente de alimentación a su posición vertical. La unidad de disco duro se encuentra debajo del alojamiento de la fuente de alimentación. Elevación del alojamiento de la fuente de alimentación 2–32 www.hp.com Guía de referencia del hardware...
  • Página 43 8. Desconecte el cable de alimentación 1 y el cable de datos 2 de la parte posterior de la unidad de disco duro. Desconexión de los cables de alimentación y de datos de la unidad de disco duro Guía de referencia del hardware www.hp.com 2–33...
  • Página 44 Los tornillos sustituyen a los rieles de la unidad. Necesitará un destornillador Torx T-15 para quitar y volver a colocar los tornillos de guía. HP suministra cuatro tornillos de guía estándar 6-32 adicionales en la parte delantera del chasis, debajo de la cubierta del ordenador.

  • Página 45: Instalación De Una Unidad Opcional En El Compartimiento Para Unidades De 3,5 Pulgadas

    3,5 pulgadas (PN 358796-001). Póngase en contacto con un distribuidor o servicio técnico autorizado de HP para solicitar el panel adecuado para la nueva configuración del equipo.
  • Página 46 6-32 estándar. El resto de las unidades utiliza tornillos métricos M3. Los tornillos métricos M3 y los tornillos estándar 6-32 suministrados por HP son de color negro y plateado respectivamente. 1. Siga el procedimiento descrito en la sección “Extracción de una...
  • Página 47 Si va a instalar una segunda unidad de disco duro, conecte el otro extremo del cable de datos al conector blanco de la placa del sistema identificado como P61 SATA 1. 5. Sustituya la unidad óptica. Guía de referencia del hardware www.hp.com 2–37...
  • Página 48 2. ✎ El tipo de panel varía en función de la configuración del ordenador. Extracción del panel de la unidad (se muestra el panel de una unidad de disquete) 2–38 www.hp.com Guía de referencia del hardware...
  • Página 49 3,5 pulgadas (PN 358796-001). Póngase en contacto con un distribuidor o servicio técnico autorizado de HP para solicitar el panel adecuado para la nueva configuración del equipo. Instalación del panel de una unidad (se muestra un panel para una unidad de disco duro) 8.

  • Página 50: Especificaciones

    Especificaciones Asegúrese de dejar por lo menos 10,2 cm de espacio libre alrededor del equipo. Factor de forma reducido de HP Compaq Dimensiones del modelo de escritorio Altura 3,95 pulgadas 10,3 cm Ancho 13,3 pulgadas 33,78 cm Fondo (el fondo aumentará si el ordenador...

  • Página 51: Factor De Forma Reducido De Hp Compaq (Continuación) Fuente De Alimentación

    Especificaciones Factor de forma reducido de HP Compaq (Continuación) Fuente de alimentación 115 V 230 V Intervalo de tensión en funcionamiento* 90–264 VCA 90–264 VCA Tensión nominal 100–240 VCA 100–240 VCA Frecuencia de red 50–60 Hz 50–60 Hz Potencia de salida...

  • Página 52: B Sustitución De La Batería

    Las baterías, los paquetes de baterías y los acumuladores no deben tirarse a la basura con otros residuos domésticos. Para su reciclado o eliminación correcta, utilice el sistema público de recogida o devuélvalos a HP, a un distribuidor o servicio técnico autorizado de HP.
  • Página 53 Extracción de una batería tipo botón (Tipo 1) b. Inserte la batería de repuesto en su sitio, con el polo positivo hacia arriba. El soporte de la batería la fijará automáticamente en la posición correcta. B–2 www.hp.com Guía de referencia del hardware...
  • Página 54 Empuje el otro extremo hacia abajo hasta que encaje en la sujeción 2. Extracción y colocación de una batería tipo botón (Tipo 2) Guía de referencia del hardware www.hp.com B–3...
  • Página 55 CD de documentación y diagnósticos. 8. Si normalmente bloquea el mecanismo de Smart Cover, entre en la utilidad Computer Setup para volver a bloquearlo y activar el sensor de Smart Cover. B–4 www.hp.com Guía de referencia del hardware...

  • Página 56: C Candados De Seguridad

    Para obtener información sobre las funciones de seguridad para los datos, consulte la Guía sobre la utilidad Computer Setup (F10) y la Guía de Desktop Management incluidas en el CD de documentación y diagnósticos y la guía HP ProtectTools Security Manager www.hp.com (en determinados modelos) en el sitio Web Instalación de un candado de seguridad...

  • Página 57: Candado

    Candados de seguridad Candado Instalación de un candado Candado de sujeción del chasis universal Sin cable de seguridad 1. Pase los cables del teclado y del ratón por el orificio del candado. C–2 www.hp.com Guía de referencia del hardware...
  • Página 58 2. Atornille el candado al chasis con el tornillo provisto. 3. Inserte el tapón en el candado 1 y empuje el botón hacia dentro 2 para acoplar el candado. Utilice la llave provista para desacoplar el candado. Guía de referencia del hardware www.hp.com C–3...

  • Página 59: Con Cable De Seguridad

    Candados de seguridad Con cable de seguridad 1. Sujete el cable de seguridad pasándolo alrededor de un objeto inmóvil. 2. Pase los cables del teclado y del ratón por el orificio del candado. C–4 www.hp.com Guía de referencia del hardware...
  • Página 60 4. Inserte el extremo del tapón del cable de seguridad en el candado 1 y empuje el botón hacia dentro 2 para acoplar el candado. Utilice la llave provista para desacoplar el candado. Guía de referencia del hardware www.hp.com C–5...

  • Página 61: D Descarga Electrostática

    ■ Procure no tocar las patillas, los cables ni los circuitos. ■ Utilice siempre un método de conexión a tierra adecuado al manipular un componente o una unidad sensible a la electricidad estática. Guía de referencia del hardware www.hp.com D–1...

  • Página 62: Métodos De Conexión A Tierra

    HP. ✎ Para obtener más información sobre la electricidad estática, póngase en contacto con su distribuidor o servicio técnico autorizado de HP. D–2 www.hp.com Guía de referencia del hardware...

  • Página 63: Directrices De Funcionamiento Y Mantenimiento Rutinario Del Equipo

    Nunca encienda el equipo sin la cubierta o el panel lateral instalados. ■ No coloque un ordenador encima de otro ni coloque los ordenadores tan cerca entre sí que queden expuestos al aire recirculado o precalentado del equipo que tienen al lado. Guía de referencia del hardware www.hp.com E–1...

  • Página 64: Precauciones Con La Unidad Óptica

    Si usa la unidad inmediatamente, la función de lectura podría fallar. ■ Evite colocar la unidad en un lugar sometido a humedad elevada, temperaturas extremas, vibración mecánica o luz solar directa. E–2 www.hp.com Guía de referencia del hardware...

  • Página 65: Limpieza

    Si cae un objeto o se vierte líquido en la unidad, desenchufe inmediatamente el equipo y solicite a un servicio técnico autorizado de HP que lo revise. Preparación para el transporte Para preparar el equipo para su transporte, lleve a cabo los siguientes pasos: 1.
  • Página 66 ✎ Para obtener información sobre las características ambientales necesarias cuando el equipo no está en funcionamiento, consulte Apéndice A, “Especificaciones” de esta misma guía. E–4 www.hp.com Guía de referencia del hardware...

  • Página 67: Índice

    2–12 colocar 2–6 unidad de disco duro 2–34 extraer 2–5 unidad de disquete 2–18 unidad óptica 2–18 descarga electrostática, prevenir daños D–1 dimensiones del modelo fuente de alimentación 2–32 A–2 de escritorio A–1 Guía de referencia del hardware www.hp.com Índice–1...
  • Página 68 2–7 Smart Cover modo Interleaved 2–7 bloqueo 2–3 micrófono, conector 1–2 desbloquear 2–4 módulos DIMM llave de seguridad 2–3 consulte memoria sustituir la batería B–1 monitor, conector 1–3 Índice–2 www.hp.com Guía de referencia del hardware...
  • Página 69 2–25 unidad limpiar E–3 directrices de instalación 2–16 precauciones E–2 panel 2–17 2–35 2–38 tornillos de guía 2–25 ubicaciones 2–17 ubicación 1–2 unidad de disco duro colocar 2–30 ventilación, directrices E–1 extraer 2–34 Guía de referencia del hardware www.hp.com Índice–3...
