OPERATOR'S MANUAL
MANUEL DEL OPERADOR

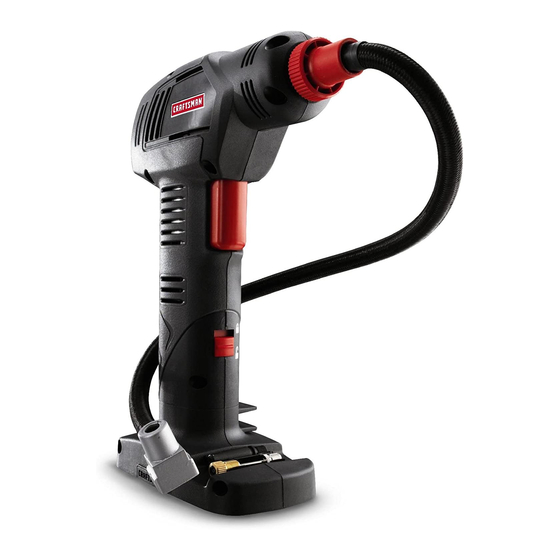

19.2 VOLT HANDHELD INFLATOR
DIGITAL GAUGE
INFLADOR PORTÁTIL DE 19,2 V CON
MANÓMETRO DIGITA
Model No.
315.115860
Número de modelo
315.115860
WARNING
: To reduce the risk of injury,
the user must read and understand the
operator's manual before using this
product.
ADVERTENCIA:
riesgo de lesiones, el usuario debe leer
y comprender el manual del operador
antes de usar este producto.
Customer Help Line: 1-800-932-3188
Teléfono de atención al consumidor: 1-800-932-3188
Sears Brands Management., 3333 Beverly Rd., Hoffman Estates, IL 60179 USA
Visit the Craftsman web page: www.sears.com/craftsman
Visite el sitio web de Craftsman: www.sears.com/craftsman
983000-795
8-31-10 (REV:03)
L
Para reducir el
Save this manual for future reference
Guarde este manual para futuras consultas
BATTERIES AND CHARGERS
SOLD SEPARATELY
LAS BATERÍAS Y EL CARGADOR
SE VENDEN POR SEPARADO
