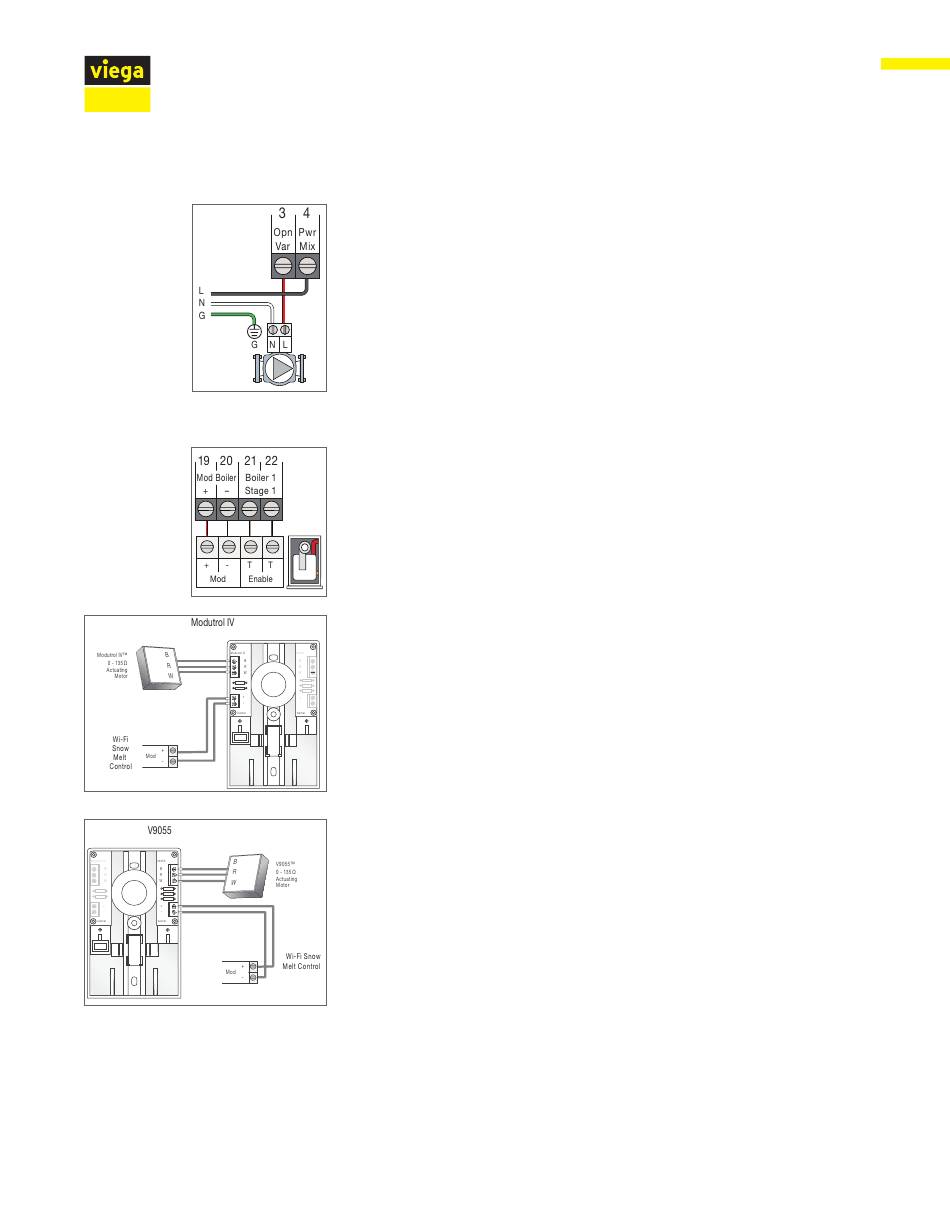

3.7.3 Cableado de una bomba de mezclado de inyección de velocidad variable

3.7.4 Cableado a una caldera modulante

IM-HC 530543 0320 Wi-Fi Snow Melt Control (ES)
Una bomba de mezclado de inyección de velocidad variable que requiere
hasta 230 V (CA), 2.4 A, se opera a través de las terminales 3 y 4. Para
simplificar el cableado y la resolución de problemas, se recomienda un
breaker separado para la bomba.
■ Conecte la línea de alimentación L de 115 o 230 V (CA) a la terminal 4
Pwr Mix.
■ Conecte un cable desde la terminal 3 Open Var a la bomba L.
■ Conecte un cable desde la bomba N a neutro.
■ Conecte el cable de tierra (G) a la bomba.
El control de derretimiento de nieve Wi-Fi proporciona una salida de
4 – 20 mA o 0 – 10 V (CC) a la caldera modulante. Se debe tener en cuenta
la polaridad.
■ Conecte la terminal Mod + de la caldera modulante a la terminal 19.
■ Conecte la terminal Mod – de la caldera modulante a la terminal 20.
■ Algunas calderas modulantes requieren una habilitación para iniciar
el encendido de la caldera. Conecte la habilitación de la caldera a las
terminales 21 y 22 de la etapa 1.
La salida de 4 a 20 mA se puede convertir en una salida de 0 a 135 Ω
para un motor actuador de válvula de gas Modutrol IV
convertidor tekmar de 0 a 135 Ω (se vende por separado).
La salida de 4 a 20 mA se puede convertir en una salida de 0 a 135 Ω
para un motor de accionamiento de válvula de gas V9055 ™ utilizando un
convertidor tekmar de 0 a 135 Ω (se vende por separado).
Modutrol IV™ y V9055™ son marcas de Honeywell, Inc.
Instalación
utilizando un
™
23 de 84
