AUTOMATISMOS FOR, S.A.
Avda. del Castell de Barberá 21-27
Centro Ind. Santiga, Tall. 15 nave 3
Tel.: 937187654 Fax.: 937191805
08210 Barberá del Vallés - BARCELONA
e-mail: forsa@forsa.es
Antena.
DATOS GENERALES:
Frecuencia
Sistema de memorización códigos
Capacidad memoria
Tipo memoria
N. Canales
Antena
Certificación
DATOS TÉCNICOS:
Alimentación
Rango de alimentación en 12 V d.c
Contactos relé
Sensibilidad
Consumo reposo
Temperatura funcionamiento
Estanqueidad
Dimensiones

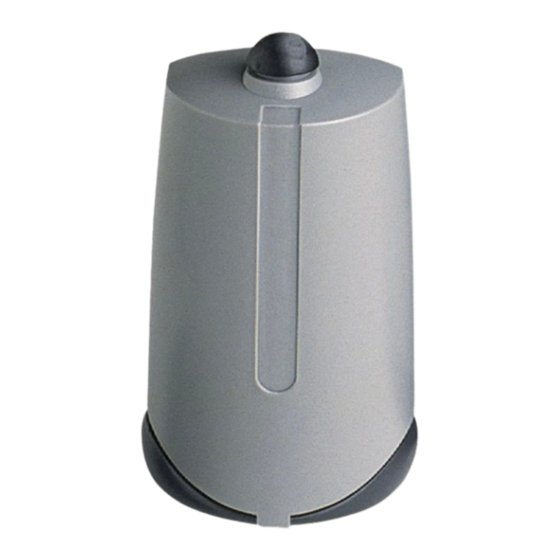

MICRO RECEPTOR RTM-31
(31 CODIGOS)
Manual de instalación,
uso y mantenimiento
433,92 / 418 * Mhz
Auto-aprendizaje
31 códigos
EEPROM fija
1 o 2 canales (según versión)
Incorporada orientable fijada
s/norma europea I-ETS 300 220
12/24 V. ac. dc.
de 11,8 V a 13 V
1A / 125 V ac.
-20° a 85° C
IP44
127x70x52mm
Pulsador de
programación/reset.
Microinterruptor 2
biestable/impulsional.
Tarjeta de radio.
AC
DC 1(+) 2(-)
Selector 12V - 24V
canal
o

Publicidad

loading

Resumen de contenidos para Forsa Automatismos RTM-31

  • Página 1 MICRO RECEPTOR RTM-31 (31 CODIGOS) AUTOMATISMOS FOR, S.A. Manual de instalación, Avda. del Castell de Barberá 21-27 Centro Ind. Santiga, Tall. 15 nave 3 Tel.: 937187654 Fax.: 937191805 uso y mantenimiento 08210 Barberá del Vallés - BARCELONA e-mail: forsa@forsa.es Pulsador de Antena.

  • Página 2: Funcionamiento

    FUNCIONAMIENTO Al recibir un código el receptor comprueba si está en la memoria, activando el canal correspondiente. Si el código recibido no está grabado en la memoria, el receptor no realiza ninguna acción. Existen dos modelos distintos de receptores micro: el monocanal y el bicanal. •...

  • Página 3: Conexiones

    • Fijar el circuito a esta parte posterior. • Pasar la antena por el orificio que se encuentra en la parte posterior para tal efecto.• Pasar los cables por la parte inferior del micro-receptor. • Deslizar el frontal del micro-receptor por la guía de la tapa posterior.

  • Página 4: Programación Manual

    PROGRAMACIÓN Existen tres posibles procedimientos para programar este receptor: PROGRAMACIÓN MANUAL Presionar el pulsador de Programación durante 1 segundo. Un pitido sonoro largo avisará de que el equipo ha entrado en programación. A continuación, pulsar los canales de cada mando que se quiera grabar en la memoria del receptor.

  • Página 5: Programación Vía Radio De Emisores Adicionales Sin "Emisor Llave" (Pin-Mode)

    PROGRAMACIÓN VÍA RADIO DE EMISORES ADICIONALES SIN “EMISOR LLAVE” (PIN-MODE) STOP Para poder programar en este modo, es necesario haber puesto, previamente, un “PIN” de instalación. Dicho “PIN” es un número de 4 cifras que se introduce, mediante un Programador Portátil MANAGER o MINIMAN, en el primer emisor que se graba en el receptor o, directamente en su tarjeta de memoria.

  • Página 6: Sustitución Del Código

    SUSTITUCIÓN DEL CÓDIGO Esta función permite anular un emisor perdido o robado aprovechando el mismo código y sin el desplazamiento para anular el código extraviado en el receptor. Sabiendo dicho código, a través de un programador portátil MANAGER o MINIMAN, se modifica el “Número de Sustitución”, que va del “0”...
