INSTALACIÓN
instale dos pilas alcalinas "AA" nuevas inmediatamente. Para obtener
resultados óptimos, use pilas alcalinas nuevas de alguna marca líder
como Duracell® o Energizer®. Recomendamos cambiar las pilas cada 2
años. Si la vivienda va a estar desocupada durante un tiempo prolongado
(más de 3 meses) y aparece el símbolo
antes de partir. Cuando a las pilas les quedan menos de dos meses de
vida útil, la temperatura de referencia se compensará en 10 grados (10
grados menos en el modo Heat y 10 grados más en el modo Cool). Si
se produce esta compensación, puede reajustarse la temperatura de
referencia normal con los botones
tendrá lugar otra compensación dentro de los dos días. Para cambiar las
pilas, coloque el sistema en OFF.
CONTROL DE ENERGÍA (EMR)
Cuando la característica de control de energía (EMR) está activada,
el termostato iniciará el programa antes para alcanzar la temperatura
establecida para la hora programada y reducir el uso de calor auxiliar. Los
sistemas de bomba de calor y enfriamiento se inician aproximadamente
15 minutos antes por cada 1 °F de temperatura (los sistemas de calor
de gas o eléctricos se inician 5 minutos antes por cada 1° F) requerido
para alcanzar el siguiente ajuste de temperatura. Esto contribuye a que el
edificio comience a calentarse o enfriarse (en calefacción y enfriamiento,
respectivamente) para alcanzar la temperatura programada a la hora
exacta.
CONEXIONES ELÉCTRICAS
O/B
Relé de
conmutación*
* El relé de conmutación está energizado en COOL cuando el interruptor O/B está en la posición "O"
El relé de conmutación está energizado en HEAT cuando el interruptor O/B está en la posición "B"
NOTA
Si los circuitos de seguridad
sólo se encuentran en uno
de los sistemas, retire el
transformador del sistema
SIN circuitos de seguridad.
¡CORTE Y AÍSLE
CON CINTA!
VIVO
120 VCA
24 VCA
NEUTRO
* El relé de conmutación está energizado en COOL cuando el interruptor O/B está en la posición "O"
El relé de conmutación está energizado en HEAT cuando el interruptor O/B está en la posición "B"
Figura 3. Diagrama de conexiones típico para sistemas de dos transformadores SIN circuitos de seguridad
las pilas deben cambiarse
o
. Si no se cambian las pilas,
Y
G
Relé del
Relé de calor
Contactor del
ventilador
auxiliar/de emer-
compresor
gencia (etapa 2)

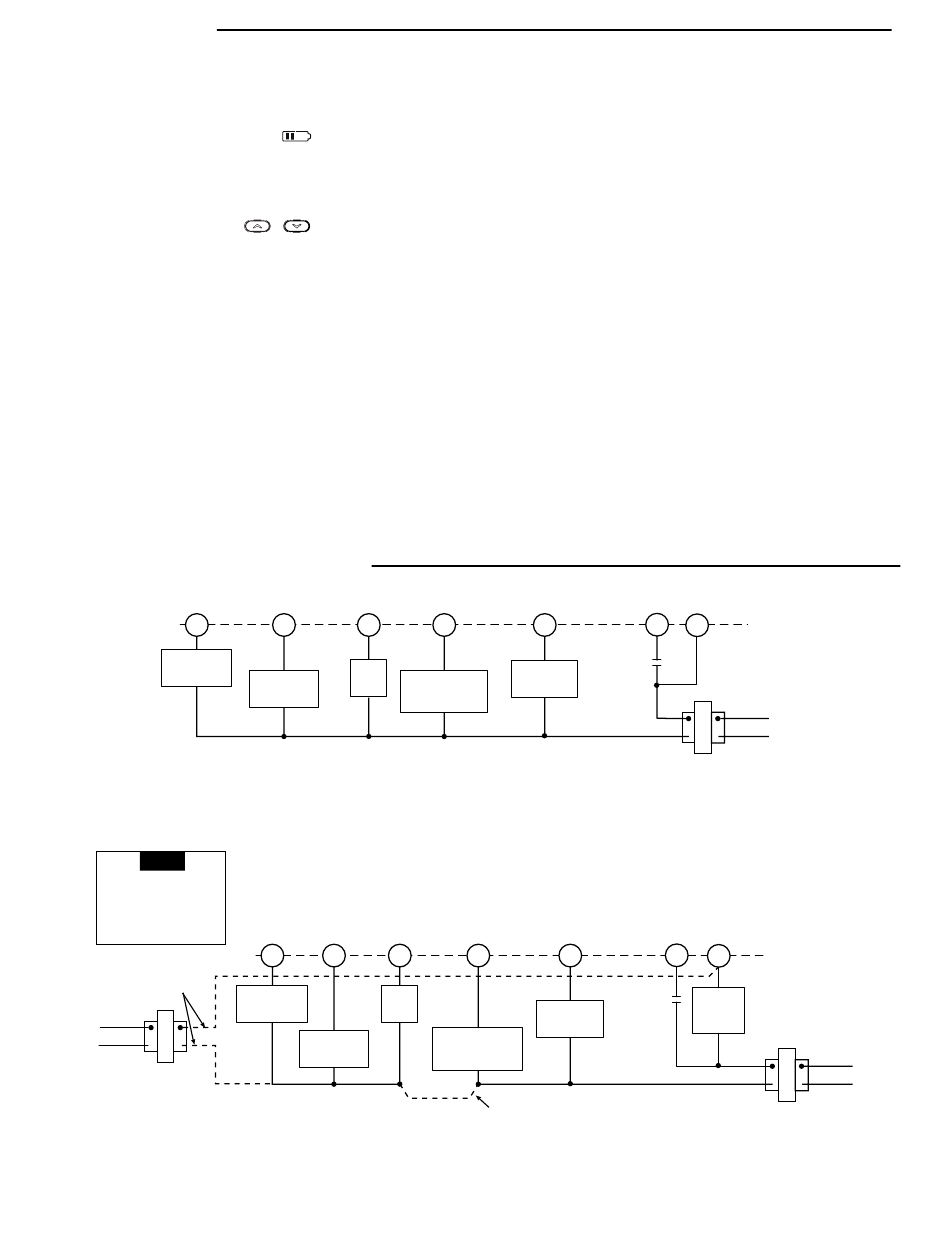

Figura 2. Diagrama de conexiones típico para sistemas de un solo transformador
O/B
Y
G
Relé de
Relé del
conmutación*
ventilador
Contactor del
compresor
Ejemplo de EMR en bomba de calor:
Si el termostato está programado para proporcionar una temperatura
de calefacción durante la noche de 66 °F y durante el siguiente período
de programación, a partir de las 6:00 AM, la temperatura programada
es de 70 °F, el termostato adelantará automáticamente el ajuste del
programa y pondrá en marcha el sistema de calefacción a las 5:00 AM
aproximadamente. El termostato utilizará la bomba de calor únicamente
durante la mayor parte del período de recuperación. Sólo usará calor
auxiliar si calcula que la bomba de calor no alcanzará la temperatura
establecida para la hora programada. Esta característica permite ahorrar
dinero usando la bomba de calor para la recuperación lo más posible
y usando calor auxiliar únicamente si la bomba de calor no se puede
recuperar para la hora programada.
Para desactivar la característica EMR, utilice el menú de configuración de
la página 5. Cuando la característica EMR se coloca en OFF, los ajustes
de temperatura cambiarán exactamente a las horas programadas.
W2
C
INTERRUPTOR
MONITOR
Opcional
DEL SISTEMA
W2
C
INTERRUPTOR
Opcional
DEL SISTEMA
Relé de calor
auxiliar/de emer-
gencia (etapa 2)
¡LOS DOS NEUTROS
DEBEN PUENTEARSE!
3
SISTEMA
L
R
TERMOSTATO
Vivo
24 VCA
120 VCA
Neutro
TRANSFORMADOR
(corriente limitada Clase II)
SISTEMA
L
R
TERMOSTATO
Interruptores
MONITOR
limitadores o
de seguridad
24 VCA
TRANSFORMADOR
(corriente limitada Clase II)
Vivo
120 VCA
Neutro
