Montaje De Los Modelos Ap121 Y Ap141; Montaje En El Techo - Aerohive Networks AP121 Guia Del Usuario

M
ONTAJE DE LOS MODELOS
Utilice las abrazaderas de montaje de riel para instalar los modelos AP121 o AP141 en una rejilla de falso
techo. Utilice la placa de montaje para instalar el AP en cualquier superficie que pueda soportar su peso
(AP121: 11.6 oz o 0.36 kg; AP141: 13.5 oz o 0.42 kg).

Montaje en el techo

Para instalar los modelos AP121 o AP141 en una guía estándar de 15/16 pulg. (2.38 cm) en un falso techo,
deberá utilizar una de las dos abrazaderas de montaje de riel que se adjuntan con el producto. Deberá
elegir una abrazadera u otra, en función de si la guía está alineada o empotrada al techo:
• Abrazadera de montaje de riel alineada al techo de 15/16 pulg. (2.38 cm)
• Abrazadera de montaje de riel empotrada al techo de 15/16 pulg. (2.38 cm)
Para guías más estrechas, puede encargar un par de rieles de 9/16 pulg. para los modelos AP121,
AP141, AP330 y AP350 en Aerohive (AH-ACC-9-16-CLIP-330-AP350). El kit contiene una abrazadera
para techos alineados y una abrazadera para techos empotrados.
Aparte ligeramente las baldosas adyacentes a la riel para tener un poco más de espacio y coloque la
abrazadera de montaje de riel apropiada en la riel. Cuando la abrazadera de montaje esté en su posición
correcta, perfore o taladre un agujero en la baldosa del techo para pasar los cables de corriente y
Ethernet, como se muestra en la

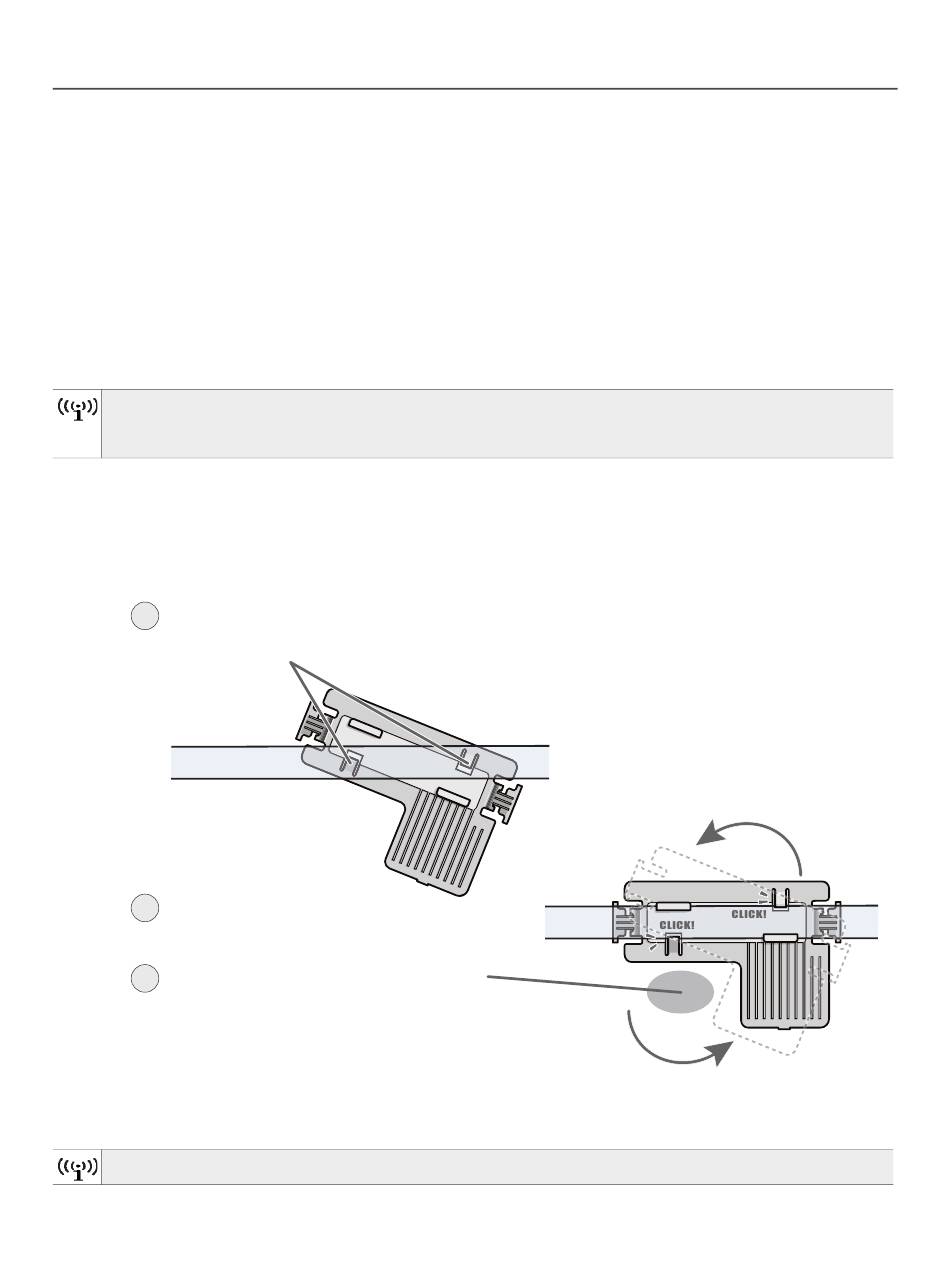

Figura 8 Fijar la abrazadera de montaje de riel en una riel de techo
1
Presione la abrazadera de montaje contra la riel del techo, de forma que la riel esté en
contacto con ambas pestañas a presión y las empuje para alinearlas con la abrazadera.
Abrazadera
de montaje
de riel
Riel del techo
2
Gire la abrazadera de montaje hasta que
las pestañas a presión encajen en su lugar
con un clic.
3
En el espacio abierto que no está cubierto
por la abrazadera en forma de L, taladre un
agujero en la baldosa (no se muestra en la
imagen). Pase el cable Ethernet por el agujero
y, si desea suministrar corriente a través de
una fuente de alimentación AC en vez de la
PoE, pase también el cable de alimentación.
Finalmente, conecte los cables al AP.
Si necesita ajustar la posición de la abrazadera de montaje, puede deslizarla por la riel del techo.
