Resumen de contenidos para Kantech KT-300

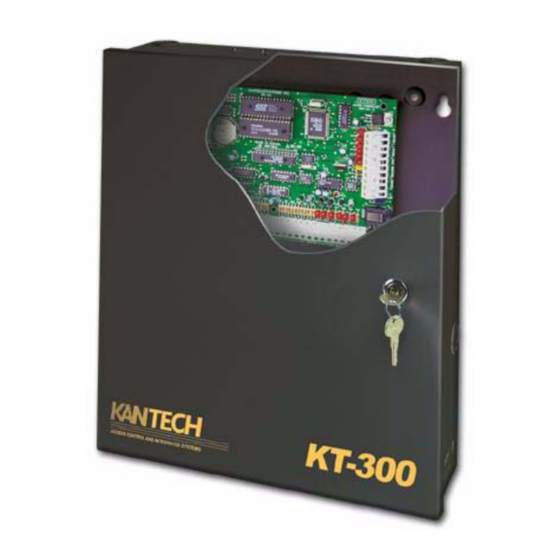

- Página 1 KT-300 Controlador de puerta Manual de instalación DN1674-0810...
-
Página 2: Tabla De Contenido
Soporte técnico ............................... 1 Especificaciones de cumplimiento del KT-300 .................... 2 KT-300 aviso de la conformidad de los FCC y IC ....................2 KT-300 aviso de la conformidad de la CE ....................... 2 KT-300 Aviso de la conformidad de la UL ....................... 2 Visión general .............................. -
Página 3: Información De Pre-Instalación
Al desempacar su KT-300, asegúrese que todo esté completo. Cualquier elemento faltante o dañado debe ser reportado de inmediato. *No incluido Soporte técnico Para ayuda técnica con el KT-300 y otros productos Kantech, póngase en contacto con soporte técnico, de Lunes a Viernes de 8:00 AM a 8:00 PM hora del Este de los EE.UU. (GMT -5:00) •... -
Página 4: Especificaciones De Cumplimiento Del Kt-300
KT-300 aviso de la conformidad de la CE Este equipo (KT-300) está diseñado para usarse en un ambiente que proporcione un grado máximo de polución 2 y sobrevoltajes categoría II - UBICACIONES NO PELIGROSAS, en interiores únicamente. El equipo es FIJO y está PERMANENTEMENTE CONECTADO. Debe instalarse en un gabinete mecánico. -
Página 5: Visión General
Visión general El Controlador de puerta KT’300 es compatible con EntraPass. Innovador y Potente El controlador de puertas KT-300, se ha diseñado para satisfacer las normas más exigentes de controle de acceso y de aplicaciones de control por puntos. Microprogramación telecargable El programa de microprogramación está... -
Página 6: Especificaciones Técnicas
16 VCA @ 40 VA, transformador de clase 2 Batería de emergencia 12 VCC, 7Ah, supervisada, hasta 12 horas de operación. La batería Kantech BD7-12 fue probada para 4 horas de operación en modo autónomo para UL294 Temperatura de operación De 2°C a 40°C (35°F a 110°F) -
Página 7: Especificaciones Eléctricas
Modúlo de 4 relés y realimentación del Combus para KT-300 KT-PC4216 Módulo de 16 salidas para KT-300 KT-RM1 Relé externo de aislamiento SPDT para las salidas RL1 y RL2 del KT-300 (No lisatdo en UL) KT3-LCD Pantalla de cristal líquido con hora y fecha para tiempo y presencia KT-300CAB... -
Página 8: Instalación Del Kt-300
8 metros (25 pies) de cualquier equipo de transmisión. Se debe proveer acceso físico mediante llaves a las puertas controladas de tal manera que se tenga acesso fácil al KT-300 cuando ocurra alguna falla en la cual se requiera mantenimiento. -
Página 9: Conexión De Las Entradas
Agregue relés externos para dispositivos de alto voltaje (opcional Kantech #KT-RM1). El KT-300 trae 2 salidas de relé RL1 y RL2 (colector abierto conmutado al tierra limitado a un máximo de 25mA). Utilice un relé KT-RM1 (opcional) para cambiar a una corriente o a voltajes más altos o para proveer un contacto seco. -
Página 10: Salidas Auxiliares
1,2 kilómetros (4,000 pies). No es posible conectar varios KT-300 a un solo punto y tampoco las conexiones en “Y” o en “telas de araña”. El circuito de comunicación RS-485 debe utilizar un cableado de tipo Ethernet: doble-par trenzado, grado 3 para redes (ver especificaciones del cableado Belden 1227A ó... -
Página 11: Conexión Del Controlador Principal Al Ordenador Principal
Si el controlador maestro se usa en una configuración corporativa habilitada en LAN, use Convertidor de un convertidor de TCP/IP a RS-232 (como el kantech IP Link o el Lantronics USD-1100) TCP/IP a RS-232 para conectar el controlador a la red corporativa. Este método usa el cableado existente Clavija de para el intercambio de datos entre EntraPass y los controladores. -
Página 12: Alimentación Del Kt-300
Hay 4 módulos de expansión que se pueden conectar al combus del KT-300 (más especificaciones de cada uno de estos módulos pueden ser encontradas al final de este documento). -
Página 13: Realimentación Del Combus (Si Se Requiere)
No use ninguna fuente de alimentación distinta al KT-PC4204 para realimentar el combus. En el caso de un pico o transitorio de potencia, un módulo puede bloquearse y dejar de comunicarse con el controlador. Si el KT-300 pierde la comunicación con el módulo, iniciará una restauración del módulo y desactivará el Combus por cinco segundos, tratando de reajustar el problema del modulo. -
Página 14: Kt-Pc4108 - Módulo De 8 Entrada De Zona
(roja), BLK (negra), YEL (amarilla) y GRN (verde), respectivamente. 2. Complete todo el cableado de zona a las terminales de entrada de zona (Z1-Z8). Vea el Manual de Instalación del controlador KT-300 para detalles acerca de la configuraciones del cableado de zona. -
Página 15: Kt-Pc4204 - Módulo De 4 Relés Y Realimentación Des Combus
KT-PC4204 Introducción El KT-4204 es un módulo de salida con cuatro salidas de relé programables. El relé 1 puede ser usado para realimentar el Combus (vea el Manual de Instalación del controlador KT-300 para detalles con relación a esta característica). Nota: No use ninguna fuente de energía distinta al KT-... -
Página 16: Registrar El Módulo Kt-Pc4204
Cuatro (4) sujetados plásticos Montaje del módulo KT-PC4216 El KT-PC4216 debe ser ubicado dentro de una caja metálica compatible (Kantech #KT-4051CAB), montada en una ubicación segura y seca. Preferiblemente, debe ser ubicado a una distancia conveniente de los dispositivos conectados. -
Página 17: Registrar El Módulo Kt-Pc4216
KT3-LCD - Teclado con pantalla de cristal líquido con la hora y fecha KT3-LCD Introducción El teclado KT3-LCD, para el uso con el controlador KT-300, presenta la hora y la fecha a través de una pantalla de cristal líquido de 32 caracteres. -
Página 18: Asignación Del Teclado Del Módulo Kt3-Lcd
El KT-300 se comunicaba por el puerto RS-232 y usted instaló un VC-485 para comunicarse por el puerto RS-485; c Usted utilizaba el KT-300 se comunicada por el puerto RS-232 y usted instaló un VC-485 para comunicarse por el puerto RS-485;... -
Página 19: Recomendaciones De Mantenimiento Del Controlador Kt-300
Recomendaciones de mantenimiento del controlador KT-300 La tarjeta del circuito del KT-300 incluyen una batería de litio (ver el Diagrama de cableado del KT-300 a la pagina 18). Esta batería no se reemplaza. Existe el peligro de explosión si la batería se reemplaza en forma incorrecta. Si la batería de litio deja de funcionar, regrese la tarjeta del circuito a KANTECH. -
Página 20: Diagrama De Cableado Del Kt-300 (Versión América Del Norte)
Diagrama de cableado del KT-300 (Versión América del Norte) DN1674-0810... -
Página 21: Diagrama De Cableado Del Kt-300 (Versión Ce)
KT-300 - Manual de instalación Diagrama de cableado del KT-300 (Versión CE) DN1674-0810... - Página 22 DN1674-0810...
