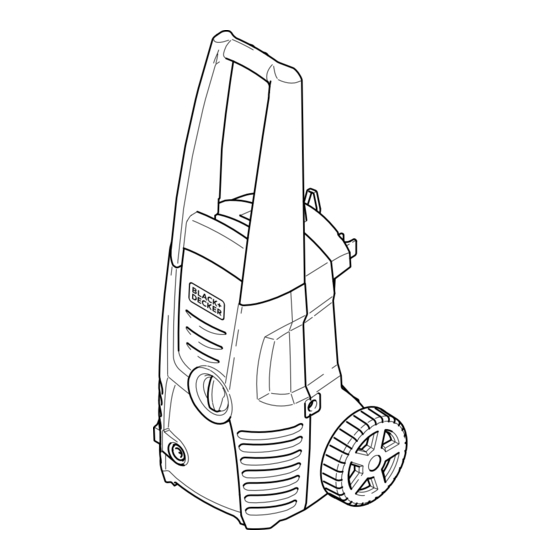

PW1300SW
Lavadora a Presión
Lavadora de Pressão
Pressure Washer
Español
6
Português 13
English
20
INSTRUCCIONES ORIGINALES
INSTRUÇÕES ORIGINAIS
ORIGINAL INSTRUCTIONS
ADVERTENCIA: LEASE ESTE INSTRUCTIVO ANTES DE USAR EL PRODUCTO.
ADVERTÊNCIA: LEIA ESTAS INSTRUÇÕES ANTES DE USAR O PRODUTO.
WARNING: READ INSTRUCTIONS MANUAL BEFORE USING PRODUCT.
Publicidad
Tabla de contenido
Resumen de contenidos para Black and Decker PW1300SW
- Página 1 PW1300SW Lavadora a Presión Lavadora de Pressão Pressure Washer Español Português 13 English INSTRUCCIONES ORIGINALES INSTRUÇÕES ORIGINAIS ORIGINAL INSTRUCTIONS ADVERTENCIA: LEASE ESTE INSTRUCTIVO ANTES DE USAR EL PRODUCTO. ADVERTÊNCIA: LEIA ESTAS INSTRUÇÕES ANTES DE USAR O PRODUTO. WARNING: READ INSTRUCTIONS MANUAL BEFORE USING PRODUCT.
- Página 2 FIG. A f Solo para uso doméstico f Uso não profissional (doméstico) f For house hold use only Nota: Los diagramas son referenciales, el producto puede cambiar en su apariencia o especificación sin previo aviso. Nota: Os Diagramas são referenciais, o produto ou sua especificação pode ser ligeiramente diferente sem aviso prévio.
- Página 3 FIG. B Ø13...
- Página 4 FIG. C FIG. D...
- Página 5 FIG. E FIG. F 10m Max Volt 220V ~ 50Hz 220V ~ 60Hz 2 x 2,5mm 120V ~ 60Hz 127V ~ 60Hz S = Interruptor/Interruptor/Switch Z1 = Capacitor supresor/Capacitor de supressão/Capacitor supressor T = Protección termal/Proteção térmica/Thermal protector M = Motor S1 = Interruptor de presión/Interruptor de pressão/Pressure switch Nota: Los diagramas son referenciales, el producto puede cambiar en su apariencia o especificación sin previo aviso.
-
Página 6: Normas Generales De Seguridad
6 • ESPAÑOL NO DEVUELVA ESTE PRODUCTO A LA TIENDA, Peligro de accidente. Controlar que la máquina posea la placa de matrícula con los datos; en caso comuníquese antes a las oficinas locales o con el Centro contrario, advertir al revendedor. Las máquinas sin de Servicio BLACK+DECKER más cercano a usted. -
Página 7: Uso S No Permitidos
ESPAÑOL • 7 la máquina y antes de usarla; en especial verificar ¡Advertencia! Riesgo de explosión – No rocíe el apriete de los tornillos y el buen estado de los líquidos inflamables. componentes de la máquina. Verificar que no haya piezas rotas o desgastadas. -
Página 8: Informaciones Técnicas
8 • ESPAÑOL PARTES PRINCIPALES (Fig. A) ¡Aviso! Cuando deje la máquina sin vigilancia, desconecte siempre la alimentación apagando el interruptor. La máquina se entrega parcialmente desmontada dentro de un embalaje de cartón. 6. Etiquetas sobre la herramienta. La etiqueta de su 1. -
Página 9: Regulaciones (Fig. C)
ESPAÑOL • 9 Conectar la máquina a una red eléctrica provista de En caso de estar presentes, las posiciones “Low/High” contacto de tierra eficiente y de protección diferencial son adecuadas para: (30mA) que interrumpa la alimentación eléctrica en caso Low: Lavado a baja presión de cortocircuito. -
Página 10: Reactivación
10 • ESPAÑOL Reactivación ¡Advertencia! Antes de efectuar cualquier intervención en la máquina se deberá extraer el enchufe desde la toma 1. Desconectar el seguro (9). de corriente. 2. Abrir la pistola y descargar el agua en el interior de las tuberías. Limpieza del cabezal 3. -
Página 11: Especificaciones Pw1300Sw
ESPAÑOL • 11 ESPECIFICACIONES PW1300SW AR, B2C 220V ~ 50Hz B3 120V ~ 60Hz B2 220V ~ 60Hz BR 127V ~ 60Hz Potencia 1300W 1300W 1300W 1300W Caudal de trabajo 5 l/min 5 l/min 5 l/min 5 l/min Caudal Máximo... -
Página 12: Inconvenientes
12 • ESPAÑOL Inconvenientes Probables Causas Solución Boquilla desgastada Sustituir la boquilla Limpiar el filtro (Fig. E12) Filtro agua sucio Alimentación agua insuficiente Abrir por completo el grifo Aspiración de aire Controlar los racores La bomba no alcanza la presión Apagar la máquina y accionar la pistola prescrita Aire en la bomba... -
Página 13: Regras Gerais De Segurança
PORTUGUÊS • 13 NÃO DEVOLVA ESTE PRODUTO NA LOJA, k. Perigo De Explosão. Não mexa ou altere a calibração entre em contato com o Centro de Serviço da válvula de segurança. BLACK+DECKER mais próximo de sua localidade. Alteração perigosa de desempenho operacional. Não altere o diâmetro original do bocal pulverizador. -
Página 14: Uso Inadequado
14 • PORTUGUÊS Risco de explosão e de choque. Somente utilize Aviso! Não direcione o jato contra você mesmo ou detergentes que não desgastem os materiais de outras pessoas a fim de limpar roupas ou calçados. cobertura da mangueira de alta pressão/cabo elétrico. Aviso! Risco de explosão –... -
Página 15: Informações Técnicas
PORTUGUÊS • 15 Advertência! Dispositivos de segurança: Não mexa V ..Volts W ..Watts ..Construção Classe II ou altere a configuração da válvula de segurança. A ..Amperes min ..minutos f Válvula de segurança e válvula de limitação: .. - Página 16 16 • PORTUGUÊS Conexão a rede de fornecimento de água poderá ser danificado; não cubra as grades de ventilação quando o aparelho estiver em uso. Aparelho pode ser conectado diretamente aos canos de fornecimento de água potável somente se a mangueira de Modelos TSS - Nos modelos TSS com sistema de fornecimento for fornecida com uma válvula de retenção para prevenir contra-fluxo conforme a legislação em vigor.
-
Página 17: Proteção Do Meio Ambiente
PORTUGUÊS • 17 Armazenamento por um longo período de uma extensão suplementar para tubo pode diminuir ou interromper totalmente a aspiração do detergente. Antes de guardar a máquina no período de inverno lubrifique os o-Rings com o tubo de massa (quando Procedimentos de limpeza recomendados previsto) conforme indicado, e faça-a funcionar com líquido antigelo não agressivo e não tóxico. -
Página 18: Garantia Contratual
ESPECIFICAÇÕES PW1300SW AR, B2C 220V ~ 50Hz B3 120V ~ 60Hz B2 220V ~ 60Hz BR 127V ~ 60Hz Potência... - Página 19 PORTUGUÊS • 19 Problema Causas Prováveis Solução Bico desgastado Substituir o bico Limpar o filtro (Fig. E12) Filtro de água sujo Alimentação de água insuficiente Abrir completamente a torneira Aspiração de ar Controlar as juntas A bomba não alcança a pressão prescrita Desligar a máquina e acionar a pistola até...
-
Página 20: General Safety Rules
20 • ENGLISH DO NOT RETURN THIS PRODUCT TO THE STORE, Hazardous alteration of operating performance. first contact your local BLACK+DECKER office Do not alter the original diameter of the spray or nearest authorized service center. head nozzle. m. Accident hazard. Do not leave the appliance SAVE THESE INSTRUCTIONS unattended. -
Página 21: Improper Use
ENGLISH • 21 3. Improper use Warning! Water that has flowed through backflow f Use by unskilled persons or those who have not read preventers is considered to be nonpotable. and understood the instructions in the manual is forbidden. Warning! Do not use the machine if a supply cord or f The equipment is not designed to be used by people important parts of the machine are damaged, e.g. -
Página 22: Technical Information
22 • ENGLISH INSTALLATION (Fig. B) Warning! Safety signs. Comply with the instructions ASSEMBLY provided by the safety signs ted to the appliance. Check that they are present and legible; otherwise, replacements Caution! All installation and assembly operations must in the original positions. be performed with the appliance disconnected from the mains power supply. -
Página 23: Stopping The Appliance
ENGLISH • 23 Note: To prevent damage to the appliance, do not allow pressure (on models with this feature). it to oper- ate dry and when running do not stop the water f Adjusting the pressure (on models with this feature) jet for more than 10 minutes at a time (for models without The regulator (10) is used to adjust the working TSS device). - Página 24 (where sup- plied) as shown before storing it away for winter. nearest you, or visit us at www.BlackandDecker-la.com Put the appliance in a dry place, protected from frost. SPECIFICATIONS PW1300SW AR, B2C 220V ~ 50Hz B3 120V ~ 60Hz B2 220V ~ 60Hz...
- Página 25 ENGLISH • 25 Problem Possible Causes Solution Nozzle worn Replace nozzle Clean filter (Fig. E13) Water lter fouled Water supply pressure low Turn on water supply tap fully Air being sucked into system Check tightness of hose fittings Pump does not reach working Switch off the appliance and keep depressing pressure and releasing the gun trigger until the water...
- Página 26 INSTALACIÓN DE ACCESORIOS OPCIONALES / INSTALAÇÃO DE ACESSÓRIOS OPCIONAIS / INSTALLATION OF OPTIONAL ACCESSORIES PWA001 - Lanza Rotatoria | Lança Turbo | Rotary Lance PWA002 - Cepillo Rígido | Escova Rígida | Fixed Brush PWA003 - Cepillo Rotatorio | Escova Giratória | Rotary Brush PWA004 - Limpiador de Patios | Limpador de Pisos | Patio Cleaner...
- Página 27 PWA004 PWA005 - Kit de Succión de Agua | Kit de Sucção de Água | Water Suction Kit PWA006 - Kit de Drenaje de Tuberías | Kit de Drenaje de Tuberías | Pipe Drain Kit...
- Página 28 Solamente para propósito de México: Importa y distribuye: Black & Decker Argentina S.A. Importado por: Black & Decker de Colombia, S.A. Importado por: Black and Decker S.A. de C.V. Pacheco Trade Center Carrera 85D # 51-65, Bodega 23 Avenida Antonio Dovali Jaime Colectora Este de Ruta Panamericana Complejo Logístico San Cayetano...
