jbc CD-BE Manual De Instrucciones

Ocultar thumbs Ver también para CD-BE:
Tabla de contenido

Publicidad

Idiomas disponibles

Idiomas disponibles

Enlaces rápidos

Descargar este manual
INSTRUCTION MANUAL
Page
English
2
Español
20
Deutsch
38
中文
54

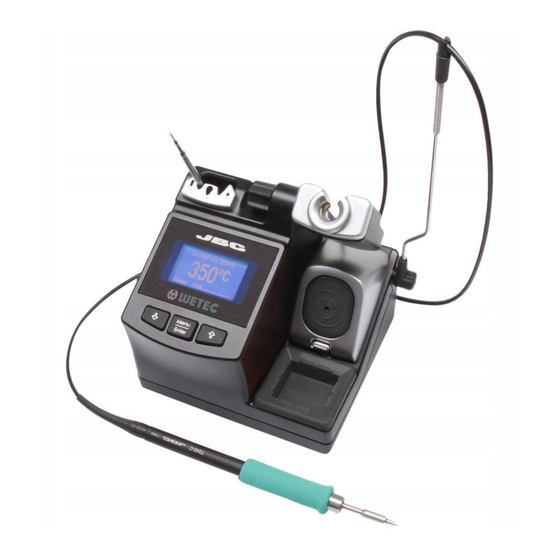

Compact Soldering Station
www.jbctools.com
Ref. CD-BE

Publicidad

Tabla de contenido
loading

Manuales relacionados para jbc CD-BE

Resumen de contenidos para jbc CD-BE

  • Página 1 INSTRUCTION MANUAL Page English Español Deutsch 中文 Compact Soldering Station Ref. CD-BE...

  • Página 2: Packing List

    Cartridges ..........2 units Ref. 0009417 (100V/120V) Ref. C245903 (x1) 0009401 (230V) C245741 (x1) Brass Wool ....1 unit Sponge ....... 1 unit Manual ......1 unit Ref. CL6210 Ref. S0354 Ref. 0017353 w w w.jbctools.com Compact Soldering Station Ref. CD-BE...
  • Página 3 w w w.jbctools.com Features Cable collector Adjustable Stand: Intelligent Heat Management Quick Tip Changer Process Screen Tip Cleaner brass wool with antisplash membrane General Purpose Handle Ref. T245-A Main switch Fuse Power Socket USB-B connector Equipotential connection...
  • Página 4 If the tip is very dirty, and rewetting. JBC recommends first cleaning it with the wiper to remove excess solder. Wiper Ref. CL0160 A temperature resistant receptacle for removing excess solder by gently tapping or wiping.
  • Página 5 w w w.jbctools.com Removing the Splashguard 1. Unlock the splashguard. 2. Remove it. Lock More cleaning options (not supplied): Inox Wool Metal Brush Ref. CL6205 Ref. CL6220 Provides a superior When used carefully, cleaning of the tip. it provides a more thorough cleaning.
  • Página 6 Compatible Handles For general use Works with C245 Cartridge range General Purpose Handle Ref. T245-A Soft foam (Ref. 0016057) Blue Handle Ref. T245-PA Blue grip to easily distinguish it from other handles Non-slip Handle Ref. T245-B Non-slip soft touch Soft Thermal Insulator Handle Soft foam (Ref.
  • Página 7 w w w.jbctools.com For precision use Works with C210 Cartridge range Precision Purpose Handle Ref. T210-A Blue Precision Handle Blue grip to easily distinguish it from other handles Ref. T210-PA For greater demands Important: Only work with C245 cartridges when used with a CD station. For intensive soldering jobs requiring continued high thermal power.
  • Página 8 Quick Tip Changer Save time and change cartridges safely without switching the station off. 1. Removing 2. Inserting 3. Fixing Place the handpiece in the Place the handpiece on top Use the holes for fixing the extractor and pull to remove of the new cartridge and cartridge* as follows: the cartridge.

  • Página 9: Usb Connector

    Update the station software via USB connection: Cable USB AB Updater JBC Manager www.jbctools.com/manager.html Manage and monitor as many stations as your PC can handle by using the JBC Manager. You can export data to another PC. any JBC station Cable USB AB...
  • Página 10 Operation The JBC Exclusive Heating System This revolutionary technology is able to recover tip temperature extremely quickly. This allows the user to work at a lower temperature. As a result, tip life increases up to 5. 1. Work 2. Sleep 3.

  • Página 11: Menu Screen

    w w w.jbctools.com Control Process Work Screen Fixed temp. 3 5 0 Displays a specific fixed temp. Levels ºC 2 7 0 3 5 0 4 0 0 Shown when you have selected temp. levels. The values must be adjusted according to the Selected temp.
  • Página 12 200ºC (392ºF). This is or plastics (e. g. riveting). (e.g. multilayered or high considered to be a proper dissipation boards), JBC starting point for leaded strongly recommends using applications. other aids like preheaters. Useful for setting a work rate Metronome This activates a beep sound.

  • Página 13: Tool Settings

    w w w.jbctools.com Tool Settings Parameter description Recommendations Warnings Fix one temperature Ideal for soldering more than Fix a value within the one component at a specific temperature range of the temperature. The station will station (90 - 450ºC / reject any attempt to change 190 - 840ºF).
  • Página 14 Temp Adjustment It provides a more precise (± 90°F) to achieve zero error. When the user adjustment between the JBC strongly recommends changes the cartridge selected temperature and the the use of TID-A or TIA-A type, the parameter should actual one.
  • Página 15 If necessary use a tool to lever it off. and return it to the station. - Replace any defective or damaged pieces. Only use original JBC spare parts. - Repairs should only be performed by a JBC authorized technical service.
  • Página 16 Safety It is imperative to follow safety guidelines to prevent electric shock, injury, fire or explosion. - Do not use the units for any purpose other than soldering or rework. Incorrect use may cause fire. - The power cable must be plugged into approved bases. Make sure that it is properly grounded before use.
  • Página 17 - Weight: 2.6 Kg (5.7 lb) - Dimensions: 150 x 175 x 145 mm (5.91 x 6.89 x 5.71 in) - Output Peak Power CD-BE: 130W - Temperature Range: 90 - 450 °C (190 - 840 °F) (±5%) - Idle Temp. Stability (still air): ±1.5 ºC / ±3 ºF...
  • Página 19 MANUAL DE INSTRUCCIONES Estación soldadora Compacta Ref. CD-BE...

  • Página 20: Composición

    Ref. 0009417 (100V/120V) Ref. C245903 (x1) 0009401 (230V) C245741 (x1) Brass Wool Sponge Manual ......1 unidad Lana de latón ..... 1 unidad Esponja ......1 unidad Ref. 0017353 Ref. CL6210 Ref. S0354 w w w.jbctools.com Compact Soldering Station Ref. CD-BE...

  • Página 21: Características

    w w w.jbctools.com Características Recogecable Soporte Ajustable: Gestión inteligente del calor Cambio rápido de cartucho Pantalla de control Limpiador de puntas General Purpose Handle Mango para aplicaciones generales Ref. T245-A Interruptor de red Fusible Entrada de Red Conector USB-B Conexión Equipotencial...

  • Página 22: Soporte Ajustable

    Soporte Ajustable Recogecable (Ref. CC3702) Ajuste el soporte de la Coloque el cable en el recogedor para mantener ordenada su herramienta para adaptarlo a área de trabajo. su posición de trabajo. Limpiador de puntas Elija la opción que se ajuste mejor a sus necesidades y mejore la transferencia térmica de la punta. Splashguard Protector anti-salpicaduras Antisplash Membrane Membrana protectora Ref.
  • Página 23 w w w.jbctools.com Extraer el protector anti-salpicaduras 1. Gire el pomo. 2. Retire el protector anti-salpicaduras. Pomo Otras opciones de limpieza (no incluidas): Inox Wool Metal Brush Lana inoxidable Cepillo de metal Ref. CL6205 Ref. CL6220 Proporciona una limpieza Si se usa con cuidado, superior de la punta.
  • Página 24 Mangos compatibles Para uso general Funciona con la gama de cartuchos C245 General Purpose Handle Mango para aplicaciones generales Ref. T245-A Espuma suave (Ref. 0016057) Espuma suave (Ref. 0016057) Blue Handle Mango azul Color azul para diferenciarlo rápidamente de otros soldadores Ref.

  • Página 25: Para Mayores Exigencias

    w w w.jbctools.com Para uso de precisión Funciona con la gama de cartuchos C210 Precision Purpose Handle Mango para aplicaciones de precisión Ref. T210-A Blue Precision Handle Mango azul de precisión Ref. T210-PA Color azul para diferenciarlo rápidamente de otros soldadores Para mayores exigencias Importante: En una estación CD sólo funcionan si se utilizan con cartuchos C245.

  • Página 26: Cambio Rápido De Cartuchos

    Cambio rápido de cartuchos Ahorre tiempo y cambie cartuchos con seguridad sin desconectar la estación. 1. Retirar 2. Insertar 3. Fijar Coloque el lápiz soldador en Coloque el lápiz soldador en Utilice los agujeros fijadores las ranuras del extractor y la parte superior del nuevo para ajustar el cartucho*: tire hacia arriba para retirar...

  • Página 27: Conector Usb

    Actualice el programa (software) a través de la conexión USB: Cable USB AB Updater JBC Manager Gestor JBC www.jbctools.com/manager.html Gestione y monitorice tantas estaciones como su ordenador permita utilizando el JBC Manager (Gestor JBC). Puede exportar los datos a otros PCs. cualquier estación JBC Cable USB AB Manager Settings Configuración del gestor...

  • Página 28: Funcionamiento

    Funcionamiento El Exclusivo Sistema Calefactor de JBC Esta tecnología revolucionaria es capaz de recuperar la temperatura extremadamente rápido. Esto permite al usurio trabajar con temperaturas más bajas. Y como resultado, la vida de la punta puede incrementarse hasta 5 veces.

  • Página 29: Control Del Proceso

    w w w.jbctools.com Control del proceso Pantalla de trabajo Se muestra cuando se fija una Fixed temp. 3 5 0 temperatura específica. Se muestra cuando se activan los Levels ºC 2 7 0 3 5 0 4 0 0 niveles de temperatura. Los valores se deben ajustar según necesidad.
  • Página 30 Configurado por defecto a plásticos (p. ej. riveting). (p. ej. PCBs multicapa o 200ºC ya que se considera un de gran disipación). JBC valor adecuado para empezar recomienda utilizar la ayuda a soldar con la mayoría de del precalentador.
  • Página 31 w w w.jbctools.com Configuración de la Herramienta (Tool Settings) Descripción del parámetro Recomendaciones Advertencias Fijar una temperatura Trabajos en los que se deben Fije un valor dentro del rango soldar más de un componente a de temperatura de la estación una temperatura específica.
  • Página 32 JBC recomienda usar los parámetro a 0 °C/F o punta. termómetros TID-A o ajustarlo al cartucho a TIA-A para obtener lecturas utilizar.

  • Página 33: Mantenimiento

    2. Coloque el nuevo fusible en su sitio Si fuera necesario, utilice una palanca. presionando ligeramente. - Cambie cualquier pieza defectuosa o dañada. Utilice solamente recambios originales de JBC. - Cualquier reparación sólo podrá ser realizado por un servicio técnico oficial JBC.
  • Página 34 Seguridad Es necesario cumplir estas normas de seguridad para prevenir cualquier choque eléctrico, heridas, fuego o explosiones. - No utilice el equipo para otros fines que no sea la soldadura o reparación. El uso incorrecto puede causar fuego. - El cable de red debe enchufarse en bases homologadas. Asegúrese de que está conectado a tierra correctamente antes de su uso.

  • Página 35: Especificaciones

    - Peso: 2.6 Kg (5.7 lb) - Dimensiones: 150 x 175 x 145 mm (5.91 x 6.89 x 5.71 in) - Potencia máxima CD-BE: 130W - Rango de temperatura: 90-450 °C (190 - 840 °F) (±5%) - Estabilidad de temperatura en reposo: ±1.5 ºC (±3 ºF)
  • Página 37 BEDIENUNGSANLEITUNG Lötstation Kompakt Ref. CD-BE...
  • Página 38 Kartuschen ..........2 Stücke Ref. 0009417 (100V/120V) Ref. C245903 (x1) 0009401 (230V) C245741 (x1) Brass Wool Sponge Handbuch ....1 Stück Messingwolle ....1 Stück Schwamm ....1 Stück Ref. 0017353 Ref. CL6210 Ref. S0354 w w w.jbctools.com Compact Soldering Station Ref. CD-BE...
  • Página 39 w w w.jbctools.com Merkmale Kabelausleger Verstellbare Ablage: Intelligentes Heizmanagement Spitzen-Schnellwechsler Prozess-Steuerung Spitzenreinigungssystem General Purpose Handle Universal-Handstück Ref. T245-A Hauptschalter Sicherung Netzsteckdose USB-B-Anschluss Potenzialausgleichsbuchse...
  • Página 40 Verstellbare Ablage Kabelausleger (Ref. CC3702) Stellen Sie die Fixieren Sie das Kabel am Aufleger und stellen ihn so ein, um Werkzeugablage passend auf Kabelsalat zu vermeiden. Ihre Arbeitsposition ein. Spitzenreinigungssystem Wählen Sie die Option aus, die am besten Ihre Reinigungsbedürfnisse erfüllt. Splashguard Spritzschutz Antisplash Membrane Schutzmembran Ref.
  • Página 41 w w w.jbctools.com Spritzschutz entfernen müssen 1. Entriegeln Sie den Spritzschutz. 2. Nehmen Sie ihn heraus. Weitere Optionen für den Spritzschutz (nicht im Lieferumfang enthalten): Inox Wool Metal Brush Edelstahlwolle Metallbürste Ref. CL6205 Ref. CL6220 Sorgt für eine bessere Bei sorgfältiger Benutzung Reinigung an der Spitze.
  • Página 42 Kompatible Handstücke Für allgemeine Anwendungen C245 Kartuschensortiment General Purpose Handle Universal-Handstück Ref. T245-A Softtouch-Griff und Wärmeisoliertes (Ref. 0016057) Blue Handle Blauer Griff Blauer Griff, um ihn leicht von anderen Griffen zu Ref. T245-PA unterscheiden Non-slip Handle Rutschfester Griff Softtouch-Griff Ref. T245-B Soft Thermal Insulator Handle Schaumstoffgriff mit Wärmeisolierung Ref.
  • Página 43 w w w.jbctools.com Für Präzisionsanwendungen C210 Kartuschensortiment Precision Purpose Handle Präzisions-Handstück Ref. T210-A Blue Precision Handle Blauer Präzisions-Handstück Ref. T210-PA Blauer Griff, um ihn leicht von anderen Griffen zu unterscheiden Für größere nachfrage Wichtig : Arbeiten Sie nur mit C245-Kartuschen, wenn sie an einer CD-Station benutzt werden. Handstücke für intensive Lötaufgaben, die ständig hohe Temperaturanforderungen stellen.
  • Página 44 Spitzen-Schnellwechsler Sparen Sie Zeit und wechseln Sie sicher Kartuschen, ohne die Station auszuschalten. 1. Entfernen 2. Einsetzen 3. Fixieren Handstück im Abzieher Handstück auf der neuen Drücken Sie die positionieren und Kartusche Kartusche positionieren, Kartusche* wie folgt in die entfernen. leichten Druck nach unten Fixieröffnungen: ausüben und Handstück aus...
  • Página 45 Aktualisieren Sie die Stations-Software über USB-Verbindung: Kabel USB AB Updater JBC Manager www.jbctools.com/manager.html Verwalten und überwachen Sie mit dem JBC Manager an einen PC angeschlossene Stationen: jede JBC Station Kabel USB AB Manager Settings Ändern Sie Einstellungen für eine Gruppe von JBC-Stationen gleichzeitig.
  • Página 46 Betrieb Das exklusive Heizsystem von JBC Diese revolutionäre Technik ist dazu in der Lage, außerordentlich schnell die Spitzentemperatur zu erreichen. Dies ermöglicht es dem Benutzer, mit einer niedrigeren Temperatur zu arbeiten. Daraus ergibt sich eine fünfmal längere Spitzenstandzeit. 1. Arbeit 2.

  • Página 47: Menübildschirm

    w w w.jbctools.com Prozess-Steuerung Arbeitsbildschirm Zeigt eine spezifische Fixed temp. 3 5 0 Fixtemperatur an. Angezeigt, wenn Sie Levels ºC 2 7 0 3 5 0 4 0 0 Temperaturstufen ausgewählt haben. Selected temp. 3 5 0 Der Arbeitsbildschirm liefert in Echtzeit wertvolle Informationen “Temp.
  • Página 48 Kunststoffen (z.B. Leiterplatten oder Platten mit Standard Min.temp. beträgt riveting) arbeiten. hoher Wärmeabfuhr), empfiehlt 200 ºC (392 ºF). Diese wird als JBC nachdrücklich andere ein geeigneter Ausgangspunkt Hilfsmittel wie Vorheizgeräte zu für mit Blei arbeitende verwenden. Anwendungen angesehen. Metronom Nützlich für die Vorgabe einer...
  • Página 49 w w w.jbctools.com Werkzeug-Einstellungen Parameterbeschreibung Empfehlungen Warnungen Eine Temperatur festlegen Ideal zum Löten von Unzutreffend Einen Wert innerhalb des mehreren Bauteilen mit einer Temperaturbereichs der bestimmten Temperatur. Die Station festlegen (90 - 450 ºC Station wird jeden Versuch / 190 - 840 ºF). der Temperaturänderung abweisen.
  • Página 50 Werte innerhalb ±50 °C Temp Anpass Sorgt für eine präzisere (± 90 °F) einstellen, um Wenn der Nutzer das Anpassung zwischen der Nullfehler zu erreichen. JBC Kartuschenmodell wechselt, ausgewählten Temperatur und empfiehlt nachdrücklich die sollte dieser Parameter auf der derzeitigen.
  • Página 51 Halterung und setzen Sie sie erneut in die notwendig, benutzen Sie ein Werkzeug, um Station ein. sie herauszudrücken. - Jedes defekte oder schadhafte Teil austauschen. Nur Original-Ersatzteile von JBC verwenden. - Reparaturen dürfen nur von dem Vertragskundendienst von JBC durchgeführt werden.
  • Página 52 Sicherheit Die Sicherheits-Leitlinien müssen unbedingt eingehalten werden, um elektrischen Schlag, Verletzung, Feuer oder Explosion zu vermeiden. - Die Anlage für keinen anderen Zweck verwenden als zum Löten oder Entlöten. Unsachgemäße Verwendung kann Feuer hervorrufen. - Das Netzkabel muss in zugelassene Steckdosen eingesteckt werden. Vergewissern Sie sich vor der Benutzung, dass sie korrekt geerdet ist.

  • Página 53: Technische Daten

    - Gesamtgewicht des Geräts: 2.6 Kg (5.7 lb) - Abmessungen: 150 x 175 x 145 mm (5.91 x 6.89 x 5.71 in) - Spitzenausgangsleistung: CD-BE: 130W - Temperaturauswahl: 90-450 °C (190-840 °F) (±5%) - Idle Temp. Stabilität (noch Luft): ±1.5 ºC (±3 ºF) - Spitze-Erde-Widerstand: <2 ohms...
  • Página 54 产品描述 需包含以下部件： CD 控制主机 ..........1 件 普通用途手柄 .......... 1 件 Ref. CD-1E (120V) Ref. T245-A CD-2E (230V) CD-9E (100V) 电源线 ............1 件 烙铁头 ............2 件 Ref. 0009417 (100V/120V) Ref. C245903 (x1) 0009401 (230V) C245741 (x1) 铜丝球 ....... 1 件 海绵 ........1 件 说明书 ....... 1 件 Ref. CL6210 Ref. S0354 Ref. 0017353 w w w.jbctools.com Compact Soldering Station Ref. CD-BE...
  • Página 55 w w w.jbctools.com 产品特性 集线器 可调式支架: 智能热管理 快捷烙铁头更换器 操作控制 焊嘴清洁系统 普通用途手柄 Ref. T245-A 主开关 保险丝 电源插座 USB-B 接口 电位连接...
  • Página 56 可调式支架 集线器 (Ref. CC3702) 调节工具支架， 满足工作位 将电线放置在集线器上， 避免工作位置受到电线干扰。 置需求。 焊嘴清洁系统 选择最适合您的焊接清洁需求的选择。 防溅罩 防溅层 Ref. 0017576 Ref. 0017574 可防止在使用铜丝清洁球的时候残锡的飞溅。 防止溅锡确保工作环境的整洁。 铜丝球 Ref. CL6210 有效清洁方法。 在清 洁后到下次焊接前对 焊嘴加锡保养， 以防 焊嘴氧化。 如果烙铁头非常脏， 建议 先刮掉多余的锡。 擦板 Ref. CL0160 耐高温凹槽可以让操作者通过轻轻拍打或擦拭 去除多余的焊锡。...
  • Página 57 w w w.jbctools.com 如果需要拆下保护罩， 请按照以下步骤进行： 1. 松开保护罩扣锁。 2. 撤走保护罩。 其他防溅罩选项 （不包括） : 不锈钢丝球 金属刷 Ref. CL6205 Ref. CL6220 为焊嘴提供更深层的 如果使用得当， 清洁 可提供更彻底的清洁。 擦板 海绵 Ref. CL0160 Ref. S0354 敲击 擦拭 最温和的清洁方法。 轻轻敲击除去多余的残锡。 使用槽口擦拭任何残留的锡粒。 工作时用蒸馏水润湿海绵避免 焊嘴磨损。...
  • Página 58 兼容手柄 普通用途 与 C245 烙铁头系列兼容 普通用途手柄 Ref. T245-A 柔软海绵 (Ref. 0016057) 蓝色普通用途手柄 Ref. T245-PA 蓝色手柄可快速与其他手柄区分开来 防滑手柄 防滑柔软触感 Ref. T245-B 柔软握柄隔热型 Ref. T245-C 柔软海绵 (Ref. 0016057) 使用滑动标签可轻松更换T245-A / T245-C握套（型号 0016057 共四个握套）。 1. 插入标签 2. 套上手柄 3. 移去标签 标签 新握套 将滑动标签插入新握套内。 顺着标签将握套套上手柄。 要移去标签，握住手柄并向 外拉。 注意:所有型号都配有1.5米电线。...
  • Página 59 w w w.jbctools.com 用于精确操作 与 C210 烙铁头系列兼容 精确用途手柄 Ref.T210-A 蓝色精确手柄 Ref.T210-PA 蓝色手柄可快速与其他手柄区分开来 更高要求 重要: 仅与 C245 焊头兼容于 CD 台。 高精度焊接工作需要持续的高导热。 它们提供良好的隔热条件， 其中还有一个螺丝固定住烙铁头以 防止打滑。 普通用途HD手柄 普通用途HD手柄，带3米电线 Ref.T470-A Ref.T470-SA 三叶型手柄 Ref.T470-ZA 更好地握持工具。 隔热HD手柄 隔热HD手柄，带3米电线 Ref.T470-FA Ref.T470-MA 海绵 注意:所有型号都配有1.5米电线，配有3米电线的型号除外。...
  • Página 60 快速烙铁头更换器 节省时间， 安全更换烙铁头， 主机无需断电。 1. 移除 2. 插入 3. 固定 将手柄放置在插拔座上， 拔出 将手柄置在新烙铁头顶端， 轻 使用孔洞来固定烙铁头*， 操 烙铁头。 轻下压。 作如下： A. 直线型烙铁头 C210. B. 弯曲型烙铁头 C210. C. C245. *重要 切记尽量将烙铁头插入到标识处，以确保正确的连接。 标识 兼容烙铁头 CD 主机 使用C245 烙铁头及 T245/T470 手柄或 C210 烙铁头及 T210 手柄。 找到最适合你的焊接 需求的款式， 请登录 www.jbctools.com ø 3,5 ø 1 ø 1,5 圆头...
  • Página 61 USB 接口 自我们官网下载最新软件， 确保您的焊台处于最佳状态。 JBC 更新程序 (JBC Updater) www.jbctools.com/software.html 通过USB接口更新软件。 USB AB 连接线 JBC Updater JBC 管理员 (JBC Manager) www.jbctools.com/manager.html 通过该程序使用电脑管理和跟踪多台焊台。 可将数据导出到其他电脑上。 任何JBC 焊台 USB AB 连接线 端口 管理员设置 同时更换一组JBC焊台设置 JBC Manager 记录设置 创建实时焊接过程图表， 包括功率和温度数据...
  • Página 62 操作 JBC 专属加热系统 革命性技术， 可以令烙铁头温度快速回升。 这意味着用户可以在较低温度下操作， 并提高焊接质量。 之后， 烙铁头温度在睡眠和休眠模式下降低， 可令其寿命延长五倍。 1. 工作 2. 睡眠 (Sleep) 3. 休眠 (Hibernation) 长时间放置 在支架上 当工具从支架下取下时， 当工具放置在支架上时， 长时间没有使用后， 电源会切 烙 铁 头 温 度 会 加 热 到 选 定 温 温度会下降到 断， 工具会冷却到室温。 度。...
  • Página 63 w w w.jbctools.com 流程控制 工作屏 显示特定固定温度 Fixed temp. 3 5 0 Levels ºC 2 7 0 3 5 0 4 0 0 显示已选温度等级 固定温度 Selected temp. 3 5 0 工作屏提供工具 温度修正 实时有用信息。 - 1 0 提供所选温度和实际温度之 间的更精确的修正。 P o w e r 5 % 电源...
  • Página 64 会损坏电路板及其组件。 用来说这已被视为足够高温。 甚至于焊嘴与焊点更短时 主机的温度范围在90-450ºC 间的接触， 使助焊剂无法发 (190-840ºF)。 更改温度限制 挥正常功效， 严重降低烙 用于不常见的应用， 如低/高熔 铁头寿命。 如果焊点需要 最低温度 点锡焊 （HMP） 或者塑料应用 更大功率 （比如多层板或者 设定进行工作的最低温度。 （比如铆合） 。 高散热板） ， JBC强烈推荐 默认的最低温度为200ºC 配合使用其他辅助产品如 (392ºF).。 对于有铅应用来说 预热台。 这被视为适当的起始温度。 节奏提示 可用来设定在重复作业时的工 不适用 在每1-50秒重复的一种蜂鸣声。 作速率。 蜂鸣声提醒您必须开 始焊接的时间段。 帮助文本 不适用 不适用...
  • Página 65 w w w.jbctools.com 工具设置 参数描述 建议 警告 固定一个温度 非常适合需要在特定温度下焊 不适用 固定一个温度值范围在 接多个组件。 主机将拒绝任 （90-450ºC/190-840ºF） 。 何更改温度的意图。 温度等级设置 这允许在3个不同温度之间快 不适用 类似于 “固定一个温度” 的参 速切换。 根据您的焊接应用 数。 在这种情况下， 用户可以 允许的温度值来设置。 根据不同的功率要求设置最多 3个温度值。 睡眠延时 因为我们的工具可以仅在2 设置工具在置放架上起并保 秒内从默认睡眠模式升到工 没必要将这些参数设 持所选温度到进入睡眠模式 作温度， 此参数预设为0分 置过高， 会导致焊嘴加速 的时间。 焊嘴温度随即降到 钟。 一旦工具被回放到置放 氧化并缩短焊嘴寿命， 特别 睡眠温度...
  • Página 66 此功能完全防止工具在置放 设置工具从睡眠温度进入休眠 架上长时间不使用而产生的 增大默认值将加速焊嘴 模式的时间。 默认设置为10 氧化。 的氧化和缩短其使用寿命。 分钟。 这段时间之后， 电源 放置到置放架之前对工具做加 被切断， 焊嘴温度降至室温。 锡保养也有助于保护涂层， 防 止焊嘴氧化， 延长焊嘴寿命。 温度修正 设置数值在±50°C (± 90°F)以 提供所选温度和实际温度之 实现零失误。 JBC强烈推荐使 当用户更换烙铁头 间的更精确的修正。 用TID-A或TIA-A测温仪以获 类型， 此参数须重设至 得精确的读数。 0°C/F 或者适合该烙铁 头的温度值。 比如， 为 C245966 （粗类型） 设置的 修正值为+20°C (+36°F)， 之后用户更换到C245030 （较细类型） 而没有重设修 正值， 在C245030不需要调 整温度的情况下， 用户实 际上在低20°C (+36°F)的 温度下作业。...
  • Página 67 维护 在维护或储存之前需确保设备已经冷却。 - 用玻璃清洁剂或抹布清洁主机屏幕。 使用抹布清洁外壳和工具。 定期清洁 酒精只可用来清洁金属部件。 - 定期检查工具金属件及支架， 确保清洁， 确保主机可以保持探测到工具状态。 - 储存前， 保持烙铁头清洁并加锡保养以防氧 化。 生锈或航脏的表面会减少传递到焊点的热 量。 - 定期检查电线和管子。 - 按如下图示更换熔断保险丝： 1. 推动黑色盖子取下保险丝。 如有必要可使 2. 将新的保险丝放入保险丝盒， 并将其放入 用工具。 工作台。 - 更换任何受损的元件。 仅使用JBC原装配件。 - 修理必须由JBC专业技术服务人员进行。...
  • Página 68 安全 必须遵守安全准则， 以防止电击， 人身伤害， 火灾或爆炸。 - 不要使用本产品用于焊接或返修以外的任何目的。 不正确使用可能造成火灾。 - 电源线必须插入核准的电源。 确保使用前妥善接地。 拔掉电源时握住插头， 而不是电线。 - 请勿在带电部件上操作。 - 该工具在不使用时应放置在支架上， 以激活休眠模式。 烙铁头， 金属部分和支架即使在焊台被切断电源时仍旧是热的。 小心轻放， 包括调整支架位置时。 - 设备开着时， 切勿无人看管。 - 请勿覆盖通风口。 热量可引起易燃物品引燃。 - 使用 “无残渣” 类锡丝， 避免与皮肤或眼睛接触， 以防刺激。 - 小心焊接时产生的烟雾。 - 保持工作场所干净整洁。 操作时， 为避免造成人身伤害， 请穿戴适当的防护眼镜和手套。 - 残锡液易引起灼伤， 请小心处理。 - 本产品允许八岁以上儿童， 肢体， 感官或心智有残缺的人士， 以及缺乏经验的人士使用， 但必须提供必要的监护及指导， 并且了解本产品可能涉及的危险。 切勿让儿童把玩。 - 没有监管，...
  • Página 69 技术规格 CD-1BE 120V 50/60Hz. 输入保险丝: 2A. 输出: 23,5V. 主机款式: CD-1E CD-2BE 230V 50/60Hz. 输入保险丝: 1A. 输出: 23,5V. 主机款式: CD-2E CD-9BE 100V 50/60Hz. 输入保险丝: 2A. 输出: 23,5V. 主机款式: CD-9E - 重量: 2.6 Kg (5.7 lb) - 尺寸: 150 x 175 x 145 mm (5.91 x 6.89 x 5.71 in) - 最高输出功率 CD-BE: 130W - 温度范围: 90 - 450 °C (190° - 840 °F) (±5%) - 空置温度稳定性 (静止空气): ±1.5 ºC / ±3 ºF - 焊接接地电阻: <2 ohms - 焊接接地电压: <2mV RMS - 工作室温: 10 - 40 ºC (50 - 104 ºF) - USB 连接焊台-PC 符合CE标准 防静电 “趋肤效应” 保护外壳...
  • Página 70 Exploded View · Despiece · Explosionszeichnung · 分解图...
  • Página 71 w w w.jbctools.com 有害物质含量表 产品中有害物质的名称及含量 有害物质 部件名称 六价铬 多溴联苯 多溴二苯醚 铅(Pb) 汞(Hg) 镉(Cd) (Cr(VI)) (PBB) (PBDE) 烙铁头 手柄 电源线 主机 电源插座 保险丝 主开关 电位连接 变压器 线路板 O 表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572 规定的限量要求以下。 X 表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572 规定的限量要求。...
  • Página 72 Warranty JBC’s 2 year warranty covers this equipment against all manufacturing defects, including the replacement of defective parts and labour. Warranty does not cover product wear or misuse. In order for the warranty to be valid, equipment must be returned, postage paid, to the dealer where it was purchased. Please register your warranty within 30 days of purchase in www.jbctools.com/productregistration.
