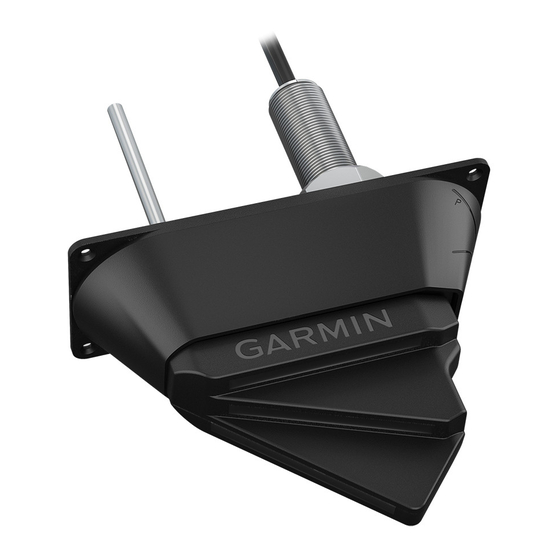

PANOPTIX
LVS32-TH
INSTRUCCIONES DE
INSTALACIÓN
Información importante sobre seguridad
ADVERTENCIA
Consulta la guía Información importante sobre el producto y tu
seguridad que se incluye en la caja del producto y en la que
encontrarás advertencias e información importante sobre el
producto.
El dispositivo debe instalarse con al menos uno de los pernos
antirrotación incluidos. De no ser así, el dispositivo podría
girarse cuando la embarcación está en movimiento y provocar
daños.
Tú eres el responsable del uso seguro y prudente de la
embarcación. La sonda es una herramienta que te hace
conocer mejor las aguas sobre las que se desplaza la
embarcación. No te exime de la responsabilidad de observar las
aguas alrededor de la embarcación mientras navegas.
Si no se siguen estas instrucciones durante la instalación o
mantenimiento de este equipo, se podrían llegar a producir
daños personales o materiales.
Utiliza siempre gafas de seguridad, un protector de oídos y una
máscara antipolvo cuando vayas a realizar orificios, cortes o
lijados.
Al realizar orificios o cortes, comprueba siempre lo que hay al
otro lado de la superficie.
Para obtener un rendimiento óptimo y evitar daños en la
embarcación, debes instalar el transductor Garmin
con estas instrucciones.
Lee todas las instrucciones de instalación antes de proceder a
la misma. Si tienes dificultades con la instalación, ponte en
contacto con el departamento de asistencia de Garmin.
Registrar el dispositivo
Completa hoy mismo el registro en línea y ayúdanos a ofrecerte
un mejor servicio. Guarda la factura original o una fotocopia en
un lugar seguro.
1
Visita my.garmin.com/registration.
2
Inicia sesión en tu cuenta de Garmin.
Actualizar el software
Cuando instales este dispositivo, debes actualizar el software.
Si tu plotter Garmin dispone de tecnología Wi‑Fi
actualizar el software mediante la aplicación ActiveCaptain
un dispositivo compatible Android
dispone de tecnología Wi‑Fi, deberás actualizar el software
mediante una tarjeta de memoria y un ordenador Windows
Para obtener más información, visita support.garmin.com.
Herramientas necesarias
• Taladro
1
• Broca de 3 mm (
/
in)
8
3
• Broca de 9 mm (
/
in)
8
LIVESCOPE
ATENCIÓN
AVISO
®
de acuerdo
, deberás
®
o Apple
. Si tu plotter no
®
• Broca de 12 mm (
• Broca de 13 mm (
• Broca de pala de 32 mm (1
• Sierra de corona de 38 mm (1
• Sierra de cinta o de mesa
• Alicates o llave inglesa
• Cinta adhesiva protectora
• Sellador marino
• Disolvente
• Resina epoxi o sellador de núcleo expuesto para uso náutico
apto para plástico (casco con núcleo de fibra de vidrio)
Acerca del transductor
El transductor transmite y recibe ondas de sonido a través del
agua, y transfiere la información de las ondas de sonido a tu
sonda Garmin.
Especificaciones sobre la ubicación de
montaje
• En las embarcaciones con motor fueraborda y con propulsión
en popa
, el transductor debe montarse delante de los
motores en una posición cercana.
• En las embarcaciones con motor intraborda
debe montarse delante de los motores y en una posición
alejada de la hélice y del eje.
• En las embarcaciones con casco escalonado
transductor debe montarse delante del primer escalón.
• En las embarcaciones de quilla completa
debe instalarse en una posición ligeramente inclinada
respecto a la proa, de forma que no esté en paralelo con la
línea de crujía.
• En las embarcaciones con plano antideriva
debe montarse desde los 25 cm a los 75 cm (desde 10 a
30 in) por delante de la quilla y un máximo de 10 cm (4 in)
respecto a la línea de crujía.
• En embarcaciones con cascos de desplazamiento
transductor debe montarse aproximadamente a
longitud de la línea de flotación de la embarcación desde la
proa hacia la popa, y de 150 a 300 mm (de 6 a 12 in)
respecto a la línea de crujía.
en
• El transductor debe montarse en paralelo a la línea de crujía
de la embarcación.
• El transductor no debe situarse detrás de tracas, pantoques,
.
®
herrajes, tomas de agua, salidas de descarga o cualquier
elemento que cree burbujas de aire o provoque turbulencias.
El transductor debe encontrarse en aguas limpias (no
turbulentas) para poder conseguir un rendimiento óptimo.
• El transductor no debe montarse en una ubicación en la que
pueda resultar dañado por las maniobras de botadura,
remolcado o almacenamiento.
1
/
in) (casco de metal)
2
1
/
in) (casco de fibra de vidrio)
2
1
in) (casco de fibra de vidrio)
/4
1
/
in) (casco de metal)
2
, el transductor
190-02496-90_0A
, el transductor
, el
, el transductor
, el
1
/
de la
3
Enero de 2019

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Garmin PANOPTIX LIVESCOPE LVS32-TH

  • Página 1 Lee todas las instrucciones de instalación antes de proceder a transductor debe montarse delante del primer escalón. la misma. Si tienes dificultades con la instalación, ponte en contacto con el departamento de asistencia de Garmin. • En las embarcaciones de quilla completa , el transductor debe instalarse en una posición ligeramente inclinada...
  • Página 2: Especificaciones De Montaje

    Ángulo de pantoque • En embarcaciones de un solo mecanismo impulsor, no debe montarse el transductor en la trayectoria de la hélice. El pantoque es el ángulo formado entre una línea horizontal y el El transductor puede ocasionar cavitación que perjudica el casco de un barco en un punto concreto.
  • Página 3: Códigos De Parpadeo

    Instalación de un transductor a través del casco con NOTA: los tornillos se incluyen con el dispositivo, pero es posible que no sean adecuados para la superficie de montaje. bloque de carenado Antes de montar el dispositivo, debes seleccionar una ubicación Perforar los orificios de la roda del transductor y el perno de montaje y determinar qué...
  • Página 4: Instalar El Transductor Con Barquilla

    No aprietes la tuerca en exceso. Desde dentro del casco, utiliza unos alicates o una llave inglesa para fijar el bloque secundario al perno antirrotación con la tuerca M8 y la arandela de 8 mm incluidas. No aprietes la tuerca M8 en exceso. Antes de que se endurezca el sellador, retira todo el sellador sobrante del exterior de la barquilla y del casco para que el agua fluya sin obstáculos sobre el transductor.
  • Página 5: Perforar Los Orificios De La Roda Del Transductor Y El Perno Antirrotación

    Lija y limpia la zona de los orificios con un disolvente para La barquilla y el transductor deben colocarse en paralelo a la eliminar las partículas de polvo. quilla. Desde dentro del casco, aplica el compuesto antiagarre Aplicar sellador marino a un transductor pasacascos incluido a la roda del transductor expuesta y el perno Se debe aplicar sellador marino al transductor para garantizar antirrotación.
  • Página 6: Transductor De Montaje A Través Del Casco En Un Casco De Metal Con Barquilla

    Instrucciones de instalación en casco de metal Transductor de montaje a través del casco en un casco de metal con barquilla Si el ángulo del pantoque en la ubicación de montaje supera los 5°, se debe utilizar una barquilla para montar el dispositivo. Instalar el transductor sin barquilla Se recomienda que estas instrucciones se lleven a cabo por dos instaladores, uno situado fuera de la embarcación y otro dentro...
  • Página 7: Instalar El Transductor Con Barquilla Y Casquillos

    Instalar el transductor con barquilla y casquillos Se recomienda que estas instrucciones se lleven a cabo por dos instaladores, uno situado fuera de la embarcación y otro dentro de la misma. Fija los casquillos al perno antirrotación y la roda del transductor Perforar los orificios de la roda del transductor y el perno antirrotación...
  • Página 8: Mantenimiento

    © 2019 Garmin Ltd. o sus subsidiarias Garmin ® y el logotipo de Garmin son marcas comerciales de Garmin Ltd. o sus Debido a que se necesita agua para transportar la señal de la subsidiarias, registradas en Estados Unidos y otros países. ActiveCaptain ™...
