AUTOMATISMOS FOR, S.A.
Avda. del Castell de Barberá 21-27
Centro Ind. Santiga, Tall. 15 nave 3
Tel.: 937187654 Fax.: 937191805
08210 Barberá del Vallés - BARCELONA
e-mail: forsa@forsa.es

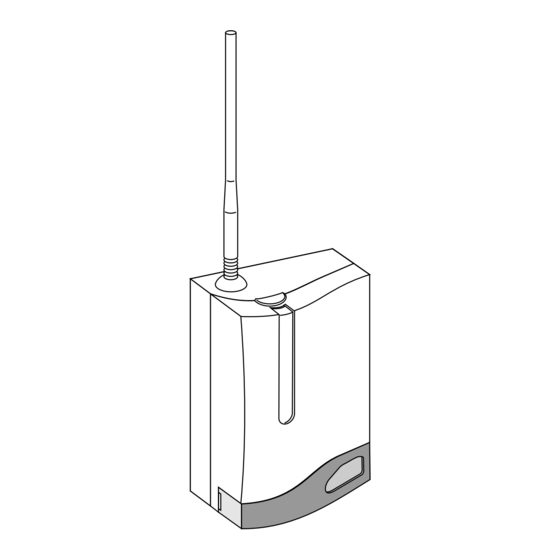

Central control de accesos 250 códigos EUROCODE
DATOS GENERALES:
Frecuencia
Sistema memorización códigos
Capacidad memoria
Tipo memoria
Número canales versión estandard
Número máximo de canales
Antena
Conexión lectores tarjetas inteligentes
Conexión lectores llaves de
proximidad
Certificación
* Sólo U.K.
DATOS TÉCNICOS:
Alimentación
Rango de alimentación en 12 V dc.
Potencia transformador
Entrada control acceso
Sensibilidad
Consumo reposo
Consumo 4 relés activados
Temperatura funcionamiento
Estanqueidad
Dimensiones
MC-250 / MC-252
Manual de instalación,
uso y mantenimiento
433,92 MHz ó 418 MHz*
Auto-aprendizaje ó vía programador
250 códigos
Mini-tarjeta EEPROM extraíble
1 canal en placa base
4 (1 base + 3 tarjetas
ampliación canal)
Incorporada orientable o
Antena activa (opcional)
Máximo 4 lectores
3 modo normal
5 modo reducido
s/norma europea EN 300 220-1
220 V o 12/24 V ac. dc.
de 11, 8 V a 13 V *
1 A/125 V ac.
6 VA
SI
mejor que -100 dBm
26 mA a 220 V/100 mA a 12/24V
32 mA a 220 V/112 mA a 12/24V
°C
IP 53
172x122x60mm
Publicidad
Tabla de contenido
Manuales relacionados para Forsa Automatismos MC-250
Resumen de contenidos para Forsa Automatismos MC-250
- Página 1 MC-250 / MC-252 AUTOMATISMOS FOR, S.A. Manual de instalación, Avda. del Castell de Barberá 21-27 Centro Ind. Santiga, Tall. 15 nave 3 Tel.: 937187654 Fax.: 937191805 uso y mantenimiento 08210 Barberá del Vallés - BARCELONA e-mail: forsa@forsa.es Central control de accesos 250 códigos EUROCODE...
-
Página 2: Funcionamiento
FUNCIONAMIENTO Al recibir un código, la mini central comprueba si está en la memoria, activando en este caso la salida. Si el código recibido no está grabado en la memoria, la mini central no realiza ninguna acción y muestra por la pantalla el error 0A0. -
Página 3: Descripción De La Placa Base
DESCRIPCIÓN DE LA PLACA BASE Led de Alimentación Puente de Reset Microinterruptor ANTENNA Programación/Funcionamiento POWER Led de Programación Microinterruptor Programación Tarjeta de Memoria OPTIONS 12 3 Microinterruptor Impulsional/Biestable Relé 1 Led Activación Relé 1 RESET PROG. Pulsadores de Programación Tarjeta antipánico Conector tarjeta antipánico Conectores tarjetas de 220V... -
Página 4: Conexiones
CONEXIONES Conectar los cables de alimentación en los bornes marcados 12/24 V ac dc y 220 V (a la izquierda de la placa), siguiendo las instrucciones del En caso de trabajar con una mini central de 12/24V, es necesario seleccionar la opción de alimentación de 12V o 24V, utilizando el pin selector situado a la izquierda en el circuito (marcado 24V--12V). -
Página 5: Existen Diferentes Maneras De Programar La Mini Central
PROGRAMACIÓN Existen diferentes maneras de programar la mini central: PROGRAMACIÓN MANUAL/AUTOMÁTICA • Situar el Microinterruptor de Programación/Funcionamiento en posición ON con lo cual se encenderá el led rojo de programación y se escuchará una señal sonora larga (eeeee). • Seguidamente entrar y validar la contraseña de tres dígitos con los pulsadores. -
Página 6: Borrado De Un Código
• Extraer la tarjeta de memoria de la mini central. • Insertarla en el conector previsto para tal efecto en el programador portátil. • Realizar las manipulaciones deseadas (grabación de códigos de reserva, copias…). • Insertar nuevamente la tarjeta de memoria en la mini central. BORRADO DE UN CÓDIGO •... -
Página 7: Mensajes De Error
(véase el manual del programador portátil). Un sustituto superior, al emititr su código al receptor, anula el anterior y se actualiza automáticamente.El usuario al llegar a la instalación, deberá activar su emisor dos veces. Con la primera pulsación el receptor actualiza el nuevo emisor y anula el anterior. -
Página 8: Uso De La Mini Central
en modo programación o funcionamiento emitirá unas intermitencias eeeee) que nos informaran de su mal funcionamiento. USO DE LA MINI CENTRAL Esta mini central está destinada a usos de telemando para puertas de garaje, para proporcionar la orden de movimiento a cuadros de maniobra y conexión/desconexión de alarmas.
