CM1N4508en
22.08.2008

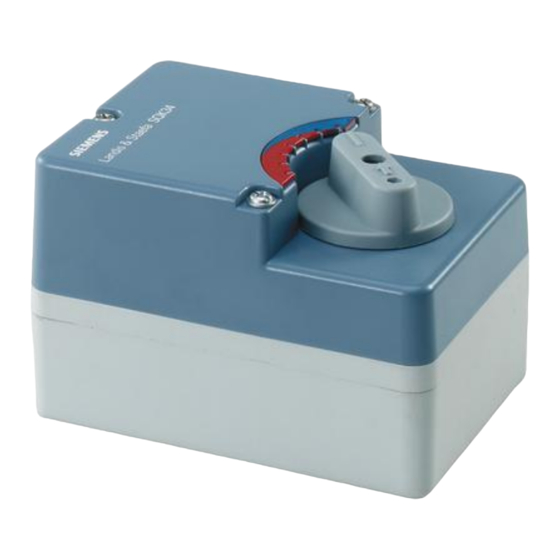

Actuadores eléctricos
para válvulas con ángulo de rotación de 90°
•
•
SQK34.00 tensión de funcionamiento 230 VCA
•
SQK84.00 tensión de funcionamiento 24 VCA
•
señal de control 3 posiciones
•
Ángulo de rotación nominal 90°
•
Par de torsión nominal 5 Nm
•
Para montaje directo sin necesidad de kit de montaje
•
1 contacto auxiliar para funciones extra
•
Ajustador manual e indicador de posición
•
Modo de funcionamiento «AUTO» o «MAN»
Actuador eléctrico reversible
Para uso en sistemas de calefacción, ventilación y aire acondicionado para manejo de
válvulas deslizantes de 3 vías y 4 vías del tipo VBF21..., VBG31..., VBI31..., VCI31...
hasta DN 50 (véase «Combinaciones de equipos»).
4
SQK34.00
SQK84.00
Building Technologies
HVAC Products
508
