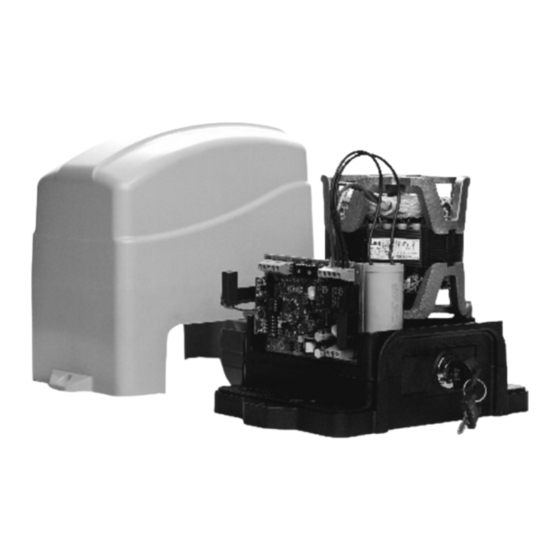

Central AGL Inversora
SOLUCIONES EN SEGURIDAD ELECTRÓNICA
Manual de Instalación
y utilización
Línea TRINO
Seguridad
Dimensiones:
Datos técnicos:
247mm
189mm
22.02mm
Descripción:
ou
ou
ou
ou
ou
ou
Alimentación
I. máxima 127v
I. máxima 220v
Frecuencia (Hz)
Ciclos/hora
Reducción
Torque N.m
Peso máx. portón
Rotación
Tiempo trabajo
Velocidad m/s
3m/11s
3m/7s
3m/11s
3m/11s
3m/7s
3m/7s
Aislación clase
Protección IP
Los datos podrán sufrir cambios sin previo aviso
Publicidad
Manuales relacionados para AGL TRINO Serie
Resumen de contenidos para AGL TRINO Serie
- Página 1 Central AGL Inversora SOLUCIONES EN SEGURIDAD ELECTRÓNICA Manual de Instalación y utilización Línea TRINO Seguridad Dimensiones: Datos técnicos: 247mm 189mm 22.02mm Descripción: Alimentación I. máxima 127v I. máxima 220v Frecuencia (Hz) Ciclos/hora Reducción Torque N.m Peso máx. portón Rotación Tiempo trabajo...
- Página 3 - El automatizador AGL posee clase II de aislado y no necesita del cableado a tierra, apenas para la seguridad extra del usuario, el cable verde y amarillo (TIERRA) debe permanecer conectado permanentemente al aterrado del edificio o residencia, no pasando por ningún...
-
Página 4: Empezando La Instalación
Empezando la instalación Herramientas para la instalación y manutención del equipo Llave inglesa, llave Allen, Nivel, Soldadora, Sierra de arco, Metro, Destornillador plano, Destornillador Phillips, Alicate Universal, Alicate de corte, Multímetro, Amoladora y Escuadra Verificar la temperatura Temperatura de trabajo: Min.: -5ºC Máx.: 60ºC Para una instalación segura, eficiente y el perfecto funcionamiento del equipo, es necesario que el técnico instalador siga todas las recomendaciones contenidas en este manual. -
Página 5: Instalando La Cremallera Y Los Imanes De Fin De Carrera
Instalando la cremallera y los imanes de fin de carrera - Después de apoyar la cremallera en el engranaje de salida y apoyar a la hoja del portón, verifique si hay una distancia de 2mm entre los dientes (fig.3). Fije directamente a la hoja del portón con los tornillos o con soldadura a cada 50mm. -
Página 6: Instalando La Central Inversora Agl
Instalando la Central INVERSORA AGL Motor (monofásico o trifásico) eléctrica Straps de modos de funcionamiento Selector de tensión 127/220V AB/FC MANUAL Conectores PAUSA VELOC. AB VELOC. FC para opcionales FORCA FORCA VEL MIN RAMPA AB RAMPA FC NAO USAR FREIO... - Página 7 TRIF debe estar abierto. 6 - CONFIGURANDO EL CODIFICADOR Si junto a un motor AGL que posee codificador, cierre el strap ENC. Su funcionamiento correcto se observa por los leds amarillos. Estos deben encender y apagar en secuencia mientras el motor esté...
- Página 8 8- OPERACIÓN DE LAS LLAVES Y STRAP DE PROGRAMACIÓN Para cada recurso hay una posición de strap correspondiente. Con el strap en la posición del recurso seleccionado, las dos teclas indicadas por los símbolos (+) y (-) aumentan y disminuyen el valor de cada parámetro, respectivamente. A cada toque de uno de estos botones, el LED de programación responde con un parpadeo rápido.
- Página 9 LED se encienda continuamente y luego se apague inmediatamente. 8.7- Rampa de apertura Esta recurso (strap en la posición RAMPA AB) define la distancia del fin de curso de apertura DONDE el portón COMIENZA LA DESACELERACIÓN al abrirse. Con cada toque del botón (+), el portón inicia el paro suave más alejado del final del recorrido.
- Página 10 11- LED DE ADVERTENCIA El LED de advertencia parpadea continuamente cuando hay un comportamiento anormal en el bus eléctrico del panel de control. Puede ser causado por uno de los siguientes eventos: a) Cortocircuito en la salida del motor; b) Cuando el motor consume más corriente que lo soportado por la central; c) Cuando el voltaje de entrada es demasiado bajo.
- Página 11 90 (noventa) días a contar de la fecha de entrega del equipo. Además de los 90 (noventa) días como previsto en ley, AGL bonifica el consumidor con una extensión de más 275 (docientos y setenta y cinco días) totalizando 1 (un) año de garantía sobre el equipo.
- Página 12 AGL Motores Ltda Rua Ferroviário Anísio Viriato nº320 Divinópolis MG Fone (37) 3215-5535 CNPJ: 21.725.948/0001-84 sac@aglfechaduras.com.br...
