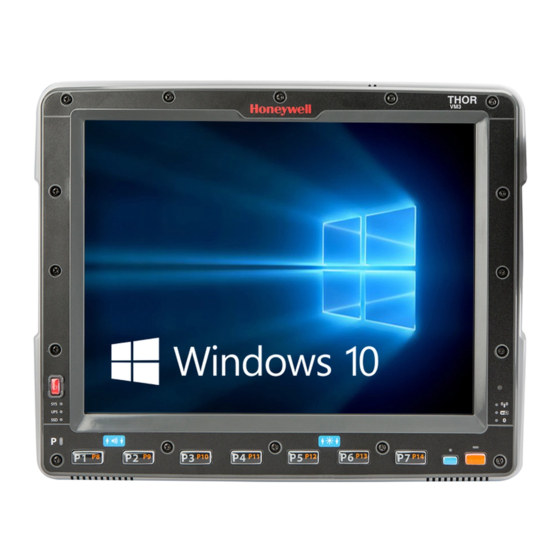

- Página 1 Thor™ VM3 Computadora con soporte para vehículo Guía de inicio rápido VM3-ESLA-QS Rev A 1/16...
-
Página 2: Componentes - Panel Frontal
Componentes - Panel frontal LEDs del Botón de LEDs de sistema encendido conexión... -
Página 3: Componentes - Panel Trasero
Conectores E/S: CANbus/Audio COM2 Fusible Interruptor Conector del Desengan- COM1 de encen- cable de ali- che de la USB1 dido mentación base USB2 Consulte en la Guía del usuario Thor VM3 las instrucciones para sustituir el fusible de la base. -
Página 4: Montaje En El Vehículo
2. Sujete la bola RAM y el soporte de teclado opcional al puerto inteligente Smart Dock. 3. Fije la unidad Thor VM3 a la base RAM con la ayuda del brazo RAM y apriete la perilla en el brazo RAM. -
Página 5: Conecte Accesorios
Conecte otros accesorios USB al cable adaptador VM3052CABLE opcional que se fija en el puerto USB2. Conecte a la fuente de alimentación El Thor VM3 puede conectarse a la fuente de alimentación del vehículo del modo siguiente: • Conexión directa a la fuente de alimentación (vehículos de 12-48 VDC). -
Página 6: Conexión Del Cable De Alimentación
Conexión del cable de alimentación La siguiente opción de alimentación es para vehículos de 12-48 VDC (conexión directa de 10-60 VDC). PRECAUCIÓN - La instalación debe ser realizada por personal de servicio debidamente adiestrado. Requisitos de los fusibles ADVERTENCIA - Para una instalación correcta y segura debe conectarse el cable de alimentación de entrada a un circuito con fusible en el vehículo. -
Página 7: Ruta Del Cable De Alimentación
• Elija un lugar de montaje por el que el cable de alimentación no se extienda por fuera del vehículo y deje suficiente espacio para que el cable de alimentación (especialmente el extremo del conector del puerto) no quede prensado contra ninguna parte del vehículo. •... -
Página 8: Información Sobre El Cable De Alimentación
Rojo DC + (10-60 VDC) Rojo/Blanco DC + (10-60 VDC) Negro DC – Negro/Blanco DC – Verde Tierra Azul Entrada de ignición (opcional) Para más información sobre el control de ignición consulte la Guía del usuario Thor VM3 en www.honeywellaidc.com. -
Página 9: Instalación Del Cable De Alimentación
Instalación del cable de alimentación 1. El Thor VM3 no debe estar montado en el puerto inteligente. El interruptor de la alimentación en el puerto debe colocarse en Off (Apagado). El cable de alimentación debe DESENCHUFARSE del puerto. 2. Instale el kit de fusibles VM3 (o fusible de acción retardada equivalente) a 5 pulgadas (12,7 cm) de la batería del... - Página 10 9. Sujete el cable de alimentación al puerto utilizando abrazaderas contra tirones y coloque el Thor VM3 en el puerto. 10. Si utiliza la opción de Pantalla en blanco, instale la caja o el interruptor de pantalla en blanco.
-
Página 11: Inicio Del Software De Thor Vm3
• ID de la red (SSID) del punto de acceso • Credenciales de autenticación de la red inalámbrica 1. Conecte el Thor VM3 a una fuente de alimentación externa. 2. Oprima el botón Power (Encendido). 3. Conecte un teclado USB durante el proceso de configuración. -
Página 12: Configuración Para Redes Inalámbricas
9. Según la seguridad y la encriptación elegida puede ser necesario introducir otras entradas. 10. Toque Aceptar una vez completado. 11. Toque Conectarse a ... para conectarse a la red. Consulte la Guía del usuario Thor VM3 en www.honeywellaidc.com. -
Página 13: Conexión A La Emulación De Terminal
1. Confirme que la configuración de red de clientes móviles es la correcta. Si está conectando a través de WLAN (802.11x), asegúrese de que su Thor VM3 está conectado a la red. 2. Lance el programa de emulación de terminal. -
Página 14: Reinicio Del Thor Vm3
Para reiniciar el Thor VM3 con Windows Embedded Compact 7: 1. Seleccione Inicio > Ajustes > Panel de control > Registro. 2. Toque el botón Reinicio. Para reiniciar el Thor VM3 con todos los demás sistemas operativos Windows: 1. Seleccione Inicio > Apagado > Reinicio para reiniciar. - Página 15 Encontrará información de contacto para soporte técnico, servicio de productos y reparaciones en el sitio www.honeywellaidc.com. Garantía limitada Visite www.honeywellaidc.com/warranty_information para obtener información sobre la garantía de su producto. Documentación para el usuario Para descargar la documentación del usuario de Thor VM3 visite www.honeywellaidc.com.
