Calderas murales (M odelos 220 / 230 / TDO)
MANUAL DE INSTALACION, USO Y MANTENIMIENTO.
CARACTERISTICAS TECNICAS
-
Encendido automático sobre el quemador (sin
piloto)
-
Purgador automático de aire en circuito de agua
La caldera mural O Jit TDO podrá utilizarse para la provisión de:
- Calefacción central individual
- Calefacción central por losa o piso radiante
- Agua caliente para consumo y calefacción simultáneas, con la incorporación de un tanque
intermediario con serpentina
- Agua caliente para consumo con la incorporación de un tanque intermediario con serpentina
B - P osición ganchos de pared
F
-
Termostato de comando de temperatura
-
Termostato de seguridad
-
Indicador de funcionamiento
A
C
G
H
155

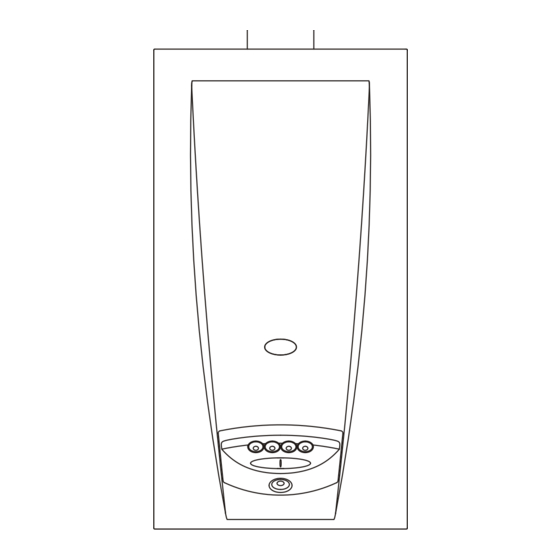

FIG. 1
Medidas en milímetros
235
110
35 - Agua
103 - Ga s
Publicidad
Tabla de contenido
Resumen de contenidos para JIT CALDERAS 220CDO
- Página 1 Calderas murales (M odelos 220 / 230 / TDO) MANUAL DE INSTALACION, USO Y MANTENIMIENTO. CARACTERISTICAS TECNICAS Encendido automático sobre el quemador (sin Termostato de comando de temperatura piloto) Termostato de seguridad Purgador automático de aire en circuito de agua Indicador de funcionamiento La caldera mural O Jit TDO podrá...
-
Página 2: Instalacion
Modelo Unidad 220CDO 230CDO Dimensión A Dimensión B Dimensión C Dimensión D Dimensión E Dimensión F Pulgada Ida calefacción RWG 1/2” Dimensión G Pulgada Entrada de gas RWG 1/2” Dimensión H Pulgada Retorno calefacción RWG 1/2” Consumo de gas natural kW - (kcal/h) 23,2 - 20.000... -
Página 3: Para Su Seguridad
IMPORTANTE: Todos los trabajos de instalación deberán efectuarse por un instalador matriculado, y en un todo de acuerdo con lo establecido en las disposiciones y normas mínimas para la ejecución de instalaciones domiciliarias de gas. PARA SU SEGURIDAD: No intente localizar pérdidas de gas mediante el uso de llamas de ningún tipo. - Página 4 Conecte la bomba recomendada por su calefaccionista según la forma indicada en la figura 5. Si la mencionada bomba superara la potencia de 1/4 HP se deberá instalar un contactor según lo indican las figuras 6 y 7. Ante cualquier duda consulte al servicio de atención al cliente Jit Calderas. Esquema de conexionado Esquema de conexionado FIG.
- Página 5 Este artefacto está preparado para funcionar con un circuito de agua abierto como se muestra en las figuras 8 y 9. Si usted decide conectarlo en un circuito cerrado con un vaso de expansión, deberá colocar obligatoriamente una válvula de seguridad calibrada a 3 bar. Instalación tipo FIG.
-
Página 6: Guia De Mantenimiento
ENCENDIDO Abra la llave de paso de gas M nimo Tibio Caliente M ximo Oprima la tecla en y alguno de los botones selectores de acuerdo a su necesidad puede elegir entre m nimo, tibio, caliente y m ximo (figura. 10), la caldera estar lista para funcionar. -
Página 7: Guia De Soluciones
Técnico Autorizado. Si fuere necesaria alguna reparación en la caldera, la misma deberá ser realizada, exclusivamente por los Servicios Técnicos autorizados de JIT CALDERAS gún caso intervenga o manipule por su cuenta la caldera u otras partes de la instalación. -
Página 8: Servicio De Atencion Al Cliente
SERVICIO DE ATENCION AL CLIENTE Estimado cliente: No dude en hacernos llegar sus inquietudes y/o comentarios sobre nuestros productos A efectos de solicitar información técnica, adquirir repuestos o solicitar Servicio Técnico, puede comunicarse con los siguientes números: La Fabrica de Calderas S.A. Tel./Fax: 4912-1616/4911-0308 Alberto Einstein 920 (1437) C.A.B.A.
