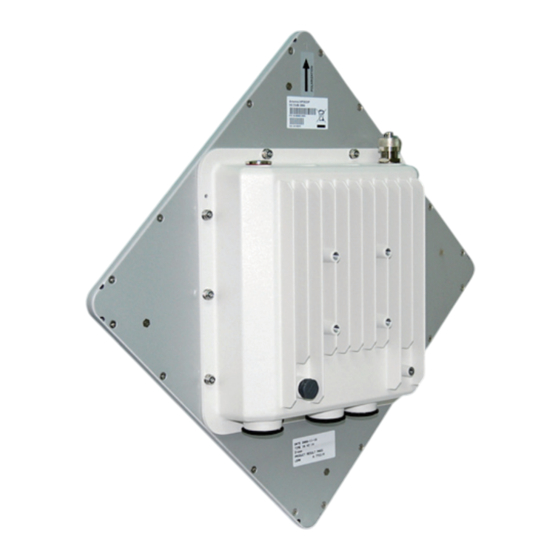

Long Distance Wireless Outdoor Bridge
Руководство по быстрой
DAP-3860
Quick Installation
Guía de Instalación
Guia de Instalação
Petunjuk Pemasangan
Guide+
установке+
Rápida+
Rápida+
快速安裝指南+
Cepat+

Publicidad

Tabla de contenido
loading

Manuales relacionados para D-Link DAP-3860

Resumen de contenidos para D-Link DAP-3860

  • Página 1 Long Distance Wireless Outdoor Bridge DAP-3860 Quick Installation Guide+ Руководство по быстрой установке+ Guía de Instalación Rápida+ Guia de Instalação Rápida+ 快速安裝指南+ Petunjuk Pemasangan Cepat+...
  • Página 2 Quick Install Guide DAP-3860 Long Distance Wireless Outdoor Bridge...
  • Página 3 About the Installation Guide This Installation Guide is intended to guide professional installer to install the DAP-3860. It includes procedures to assist you in avoiding unforeseen problems. Conventions Warning: •...
  • Página 4 The DAP-3860 is a high-performance outdoor-deployable wireless bridge that provides wireless connectivity among multiple network locations. It supports PTP and PTMP connectivity. Moreover, the DAP-3860 has a built-in 23dBi planar antenna that can deliver up to a 40Km connection. An external antenna may also be used to improve signal quality, extend distance and flexible for local coverage applications.

  • Página 5: Before Installation

    1. Please seek assistance from a professional installer who is well trained in the RF installation and knowledgeable in the local regulations. 2. The DAP-3860 is distributed through distributor and system installer with professional technicians and will not be sold directly through retail store.

  • Página 6: Product Package

    The product package you have received should contain the following items. If any of them are not included or damaged, please contact your local vendor for support. • DAP-3860 with integrated 23dBi antenna ×1 • Mounting Kit for Access Point ×1...
  • Página 7 Waterproof RJ-45 Connector Kit 1. Gland ×1 2. Sealing Nut ×1 3. Sealing ×1 D-Link DAP-3860...

  • Página 8: System Installation

    Assemble the Mounting Bracket of AP 1. Place the main bracket into the seating and use a spanner to fasten the bracket to the DAP-3860 with M5×16 screws ⑧ and M5 washers ⑨ provided in the hardware packets; 2. Assemble the main bracket by placing articulation pole ② to the T-form bracket ①...
  • Página 9 ⑤ and washers ⑥ through the drill holes and main bracket; 2. Fasten two M8×80 screws ④ and washers ⑤ through the drill holes and main bracket with a spanner; 3. Adjust the antenna for appropriate tilt / vertical orientation. D-Link DAP-3860...
  • Página 10 2. Slide the sealing nut to the RJ-45 cable from its middle breach and then insert the sealing into the cable. 3. Insert the RJ-45 connector and make sure that the locking tab snaps home. 4. Screw the sealing on the gland and tighten. D-Link DAP-3860...
  • Página 11 Ground the wire The DAP-3860 is shipped with a grounding wire. The unit must be properly grounded to protect against power surges. The grounding point can be found on the bottom of the unit. It is supplied with an appropriate grounding lug for attachment to the ODU.
  • Página 12 Warning: • Make sure PoE is correctly connected to the RJ-45 port on the DAP-3860 labeled PoE+Data. DO NOT connect to the port labeled “Warning!! No POE”, otherwise the extender will be severely damaged! • When install the secondary antenna, please make sure power off the device to prevent unexpected damage.
  • Página 13 M6 Spring Washer ③ , and M6-1.0 NUT(10*5) ④ provided in the hardware packets. 2. Fix the Rotating bracket ⑩ via a Steel tube 93.5 mm ⑤ and a XHM8-1.25*120 ⑥ with the M8 Spring washer ⑦ , M8 washer ⑧ and M8 nut ⑨. D-Link DAP-3860...
  • Página 14 Vertical Polarization / Vertical H o r i z o n t a l P o l a r i z a t i o n / Pole Mounting Horizontal Pole Mounting D-Link DAP-3860...
  • Página 15 • Wall Mount There are down-tilt & side-tilt features on both vertical and horizontal mounting. Attach mounting Main frame to wall. Before tightening fasteners, make sure that the antenna will be pointing in the correct direction after mounting. D-Link DAP-3860...
  • Página 16 Attach the antenna to R2 Extender Remove protective covers from N Jack RF connectors on both sides of DAP-3860 and the external antenna and connect the extension cable onto the RF connectors on both sides. To reduce signal interference, the V-type isolation board on the external antenna should be located between DAP-3860 and the external antenna.

  • Página 17: Application Example

    Application Example Suggest the distance between two antennas’ top: > 30 CM D-Link DAP-3860...
  • Página 18 Ethernet port using a Category 5 Ethernet cable. 1. Assign a static IP address to your PC which is in the same network segment with the DAP-3860. As the default IP address of this unit is 192.168.0.50, you may choose from 192.168.0.1 to 192.168.0.254, except 192.168.0.50.
  • Página 19 DAP-3860 is still initializing System ready Note: • Considering convenient configuration, it is recommended to configure local and remote DAP-3860 respectively on two computers. • TTL time may vary depending on the operating system. D-Link DAP-3860...
  • Página 20 You may choose to continue to the website. • Open “Basic Setup” in “System”, set the IP address of two DAP- 3860s in the same network segment. e.g. local DAP-3860 as 192.168.0.50 and remote DAP-3860 as 192.168.0.51 and set the IP Subnet Mask on both as 255.255.255.0...
  • Página 21 Bridge (CSMA). Select WLAN 0 or WLAN 1 as Bridge to make the following configuration. Here we take WLAN 0 as an example. Select Bridge (CSMA) Mode and keep the Channel/Frequency and Bandwidth on both DAP-3860s identical. Click “Apply” to save settings. D-Link DAP-3860...
  • Página 22 WLAN 0 or WLAN 1 MAC Address. • Login the Web-based interface of local DAP-3860 and open “Bridge Links Setup” in “Wireless”. Select “WLAN 0” , input the WLAN 0 or WLAN 1 MAC address of the remote one to “Remote MAC Address 1”...
  • Página 23 The IP address of your PC should be in the same network segment to the one of bridges. • Use ping to check whether the link between the two DAP-3860 is • To get a better wireless connectivity, antenna alignment is strongly recommended after both DAP-3860s are installed long distance apart.
  • Página 24 Fix the local antenna and adjust the remote antenna elevation and horizontal direction. During the adjustment, observe “Current RSSI” in local DAP-3860. Fix the remote antenna when it reaches your expectation. Usually, RSSI between -60 and -70dBm indicates rather good signal strength.
  • Página 25 This chapter provides troubleshooting procedures for basic problems with the DAP-3860. Q 1. What if my DAP-3860 fails to connect to the remote one? • Ethernet Link: Check the availability of power to the bridge by observing the LED status on the power injector.

  • Página 26: Technical Support

    Technical Support You can find software updates and user documentation on the D-Link website. Tech Support for customers in Australia: Tel: 1300-766-868 24/7(24Hrs, 7days a week) technical support http://www.dlink.com.au e-mail: support@dlink.com.au India: Customer Support: - 1800-233-0000 (MTNL & BSNL Toll Free) or +91-832-2885700 (GSM, CDMS &...
  • Página 27 Technical Support You can find software updates and user documentation on the D-Link website. Tech Support for customers in Egypt: Tel: +202-2919035 or +202-2919047 Sunday to Thursday 9:00am to 5:00pm http://support.dlink-me.com Email: support.eg@dlink-me.com Iran: Te: +98-21-88880918,19 Saturday to Thursday 9:00am to 5:00pm http://support.dlink-me.com...
  • Página 28 Руководство по быстрой установке DAP-3860 Беспроводная внешняя точка доступа для передачи данных на дальние расстояния...

  • Página 29: Авторские Права

    Э т о Р у к о в од с т в о п ол ь з о в ат ел я п р ед н а з н ач е н о д л я профессиональной установки DAP-3860. Оно содержит...
  • Página 30 внешнего использования, которая обеспечивает беспроводное соединение между различными точками сети. Устройство поддерживает соединения PTP и PTMP. Более того, точка доступа DAP-3860 оснащена плоской антенной с коэффициентом усиления 23dBi, обеспечивающей дальность передачи до 40км. Внешняя антенна также используется для улучшения качества сигнала, увеличения...
  • Página 31 1. Пожалуйста, обратитесь за помощью к хорошо обученному и знакомому с требованиями местного законодательства специалисту по установке радиооборудования. 2. DAP-3860 распространяется через дистрибьюторов и системных интеграторов, в штате которых есть профессиональные технические специалисты. Эти устройства не будут продаваться напрямую через розничные магазины.

  • Página 32: Комплект Поставки

    Комплект поставки В комплекте поставки должно содержаться следующее. Если что- либо из перечисленного отсутствует или повреждено, обратитесь к поставщику. • DAP-3860 с о встроенной антенной 23dBi ×1 • Монтажный комплект для установки точки доступа ×1 • Адаптер PoE и шнур питания...
  • Página 33 Комплект для защиты от влаги разъема RJ-45 1. Уплотнительная шайба ×1 2. Уплотнительная манжета ×1 3. Уплотнительная гайка ×1 D-Link DAP-3860...
  • Página 34 входящих в комплект поставки, прикрепите кронштейн ② к DAP-3860; 2. Затем прикрепите кронштейн ② к кронштейну ① с помощью винта M8×90 ④ , шайбы M8 ⑤ , предохранительной шайбы ⑥ и гайки M8 ⑦ , как показано на рисунке; D-Link DAP-3860...
  • Página 35 1. Используя крепежную скобу ③ , прикрепите кронштейн ④ к мачте с помощью винтов M8×80 ④ , предохранительных шайб ⑤ и шайб ⑥ , как показано на рисунке; 2. Прикрутите винты M8×80 ④ , используя гаечный ключ; 3. Выберите положение антенны для оптимального приема. D-Link DAP-3860...
  • Página 36 заблаговременно черное покрытие с помощью монетки или крестовой отвертки и прикрутите уплотнительную шайбу. 2. Наденьте на кабель RJ-45 уплотнительную манжету и уплотнительную гайку. 3. Вставьте разъем RJ-45 в гнездо и убедитесь в его надежном креплении. 4. Прикрутите уплотнительную гайку к уплотнительной шайбе. D-Link DAP-3860...

  • Página 37: Включение Питания

    от проводной сети LAN (компьютера) к разъему питания RJ-45 (DATA IN); 2. Подключите кабель Ethernet Кат.5 (предоставляется пользователем) от DAP-3860 к разъему питания RJ-45 (P+DATA OUT); 3. Подключите шнур питания к адаптеру PoE и к розетке. 4. После включения устройство будет издавать звуковой сигнал в...
  • Página 38 Предупреждение: • Убедитесь, что питание PoE корректно подключено к порту RJ-45 на DAP-3860, отмеченному PoE+Data. НЕ подключайте питание PoE к порту с отметкой “Warning!! No POE”, в противном случае это может привести к серьезному повреждению устройства! При установке второй антенны, пожалуйста, убедитесь, что питание...
  • Página 39 кольцевой прокладки M6○15, гроверной (пружинной) шайбы M6 ○3 и гайки M6-1.0 (10*5)○4, входящих в комплект поставки. 2. Зафиксируйте поворотную скобу с помощью втулки 93.5 мм○5, болтов XHM8-1.25*120○6 и гроверной (пружинной) шайбы M8○7, кольцевой прокладки M8○8 и гайки М8○9. D-Link DAP-3860...
  • Página 40 к вертикальному столбу, так и к горизонтальному. Прикрепите основание кронштейна к столбу. Перед тем, как затянуть фиксаторы, убедитесь, что после крепежа антенна находится в правильном положении. Вертикальная поляризация / Горизонтальная поляризация / Крепление на вертикальную Крепление на горизонтальную мачту мачту D-Link DAP-3860...
  • Página 41 Крепление на стену Антенна может быть наклонена вниз и/или в сторону, как при вертикальном, так и при горизонтальном креплении. Прикрепите основание кронштейна к стене. Перед тем, как затянуть фиксаторы, убедитесь, что после крепежа антенна находится в правильном положении. D-Link DAP-3860...
  • Página 42 15.Кольцевая прокладка M6 x1 8.Кольцевая прокладка M8 • Присоединение антенны к DAP-3860 Снимите защитную пленку с RF-коннекторов N типа на DAP-3860 и внешней антенне. Подключите удлинитель к RF-коннекторам точки доступа и антенны. Для уменьшения помех V-образная изоляционная панель на внешней антенне должна быть размещена между DAP-3860 и...
  • Página 43 Рекомендуемое расстояние между антеннами/или между краями антенн/или между верхним краем одной антенны и нижним краем другой: > 30 см D-Link DAP-3860...
  • Página 44 Настройка Подключение DAP-3860 к локальному компьютеру Для настройки DAP-3860 локально (без подключения к сети LAN) подключите компьютер к порту Ethernet адаптера PoE с помощью кабеля Ethernet кат.5. 1. Назначьте компьютеру IP-адрес, который принадлежит тому же сегменту сети, что и DAP-3860. IP-адрес данного устройства по...
  • Página 45 DAP-3860 is still initializing System ready Примечание: • В целях удобства настройки рекомендуется осуществлять локальную и удаленную настройку DAP-3860 на двух компьютерах соответственно. • Время TTL может меняться в зависимости от операционной системы. D-Link DAP-3860...
  • Página 46 выбрать опцию Continue to this website. • Откройте “Basic Setup” в “System”, установите IP-адреса обоих DAP-3860 в одном сегменте сети. Например, локальная точка доступа DAP-3860 - 192.168.0.50, удаленная точка доступа DAP-3860 - 192.168.0.51, Маска подсети для обоих устройств - 255.255.255.0 D-Link DAP-3860...
  • Página 47 Bridge (CSMA). Выберите WLAN 0 или WLAN 1, режим моста (Bridge), чтобы выполнить следующие настройки. В данном случае в качестве примера используется WLAN 0. Выберите режим Bridge (CSMA) и задайте идентичные настройки Канал/Частота и Полоса пропускания на обоих устройствах DAP-3860. Нажмите “Apply” для сохранения настроек. D-Link DAP-3860...
  • Página 48 WLAN 0 или WLAN 1. • Зарегистрируйтесь в Web-интерфейсе удаленной точки доступа DAP-3860 и откройте “Bridge Links Setup” в “Wireless”, Выберите “WLAN 0”, введите MAC-адрес WLAN 0 или WLAN 1 удаленного устройства в поле “Remote MAC Address 1” и нажмите “Apply”...
  • Página 49 необходимо установить антенны DAP-3860 на одной линии. • Зарегистрируйтесь в Web-интерфейсе локальной точки доступа DAP-3860 и откройте “Bridge Links Setup” в “Wireless”. Выберите WLAN 0 и нажмите кнопку “Align Antenna” (Выравнивание антенны), появится окно настройки антенны. Определите Target RSSI и нажмите “Start”, чтобы начать настройку антенны.
  • Página 50 • Зафиксируйте локальную антенну и выберите ориентацию удаленной антенны. В течение настроек следите за изменениями “Current RSSI” на локальной DAP-3860. По достижению желаемого результат зафиксируйте удаленную антенну. Как правило, RSSI от -60 до -70dBm указывает на достаточно хорошую длину сигнала.

  • Página 51: Поиск И Устранение Неисправностей

    • Канал Ethernet: Проверьте подключение питания по статусу индикатора. - Зеленый: DAP-3860 подключен к транспортной сети. - Не горит: DAP-3860 отключен от проводной сети. Удостоверьтесь, что шнур питания и кабели Ethernet для подключения к сети корректно подключены. • Основные настройки: несовпадение базовых настроек двух...

  • Página 52: Техническая Поддержка

    Техническая поддержка Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link. D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока. Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через Интернет. Техническая поддержка D-Link: +7(495) 744-00-99 Техническая поддержка через Интернет...
  • Página 54 Guía de Instalación Rápida DAP-3860 Long Distance Wireless Outdoor Bridge...

  • Página 55: Convenciones

    Acerca de la Guía de Instalación Esta Guía de Instalación está destinada a orientar a un presional en la instalación del DAP-3860. Incluye procedimientos para ayudarle a evitar problemas e imprevistos. Convenciones Advertencia: •...

  • Página 56: Introducción

    Puede utilizar una antena externa para mejorar la calidad de la señal, extendiendo la distancia y la flexibilidad para la cobertura de aplicaciones locales. Con alto rendimiento y de larga distancia de transmisión, el DAP-3860 es una solución ideal para operadores, proveedores de servicios y empresas.

  • Página 57: Antes De Instalar

    1. Por favor solicite la asistencia de un instalador profesional que esté entrenado en la instalación de RF y que tenga conocimiento de las normativas locales. 2. El DAP-3860 se comercializa a través de distribuidores con profesionales técnicos. Este equipo no se venderá directamente a través de tiendas retail.

  • Página 58: Contenido Del Paquete

    El producto que ha recibido debe contener los siguientes elementos. Si alguno de ellos no están incluidos o dañados, por favor, póngase en contacto con su proveedor para recibir apoyo. • DAP-3860 con una antena integrada de 23dBi ×1 • Kit de Montaje para Access Point ×1 •...

  • Página 59: Kit De Conector Rj-45 A Prueba De Agua

    Kit de conector RJ-45 a prueba de agua 1. Contra Tuerca ×1 2. Tuerca de sellado ×1 3. Sellado ×1 D-Link DAP-3860...

  • Página 60: Instalación Del Sistema

    Ensamblar el soporte de montaje del Access Point 1. Coloque el soporte principal en la base y utilice una llave inglesa para sujetar el soporte al DAP-3860 con los tornillos M5 × 16 ⑧ y argollas M5 ⑨ entregados en el paquetes del hardware;...

  • Página 61: Montaje En El Poste

    2. Conecte los dos tornillos M8×80 ④ y argollas ⑤ a través de los agujeros de la abrazadera principal con una llave inglesa; 3. Ajuste la antena para una apropiada orientación (inclinación) vertical. D-Link DAP-3860...
  • Página 62 Deslice la tuerca de sellado por su abertura 3. Inserte el conector RJ-45 y asegúrese de que la pestaña de bloqueo encaje. Puerto RJ-45 DAP-3860 4. Atornille el sellado en la contratuerca y apriete. D-Link DAP-3860...

  • Página 63: Cable De Tierra

    Cable de Tierra El DAP-3860 es suministrado con un cable a tierra. La unidad debe estar correctamente conectada a tierra para proteger contra rayos. El punto de tierra se puede encontrar en la parte inferior de la unidad. Es suministrado con un conector de tierra para la conexión al ODU.
  • Página 64 Advertencia: • “Asegúrese que el PoE esté correctamente conectado al puerto RJ-45 en el conector del DAP-3860 etiquetado como PoE + Data. NO conecte al puerto etiquetado como “Warning!! No POE”, de lo contrario el extensor será gravemente dañado. •...

  • Página 65: Configuración Montaje De Antena Externa

    ④ incluidos en el paquete del equipo. 2. Fije el soporte giratorio ⑩ al tubo de acero de 93.5 mm ⑤ y a XHM8-1.25*120 ⑥ con la Argolla Fina M8 ⑦ , Argolla M8 ⑧ y Tuerca M8 ⑨. D-Link DAP-3860...
  • Página 66 Incorpore el tablero de montaje principal al poste. Antes de fijar los sujetadores, asegúrese de que la antena apuntará en la dirección correcta después de ser montada. Polarización Vertical / Montaje Polarización Horizontal / Montaje de Poste Vertical de Poste Horizontal D-Link DAP-3860...
  • Página 67 Los montajes cuentan con la capacidad de inclinación horizontal y vertical. Incorpore el panel principal de montaje al muro. Antes de fijar los sujetadores, asegúrese de que la antena apuntará en la dirección correcta después de ser montada. D-Link DAP-3860...
  • Página 68 Conecte la antena a un Extensor R2 Quite las cubiertas protectoras de los conectores de RF N Jack en ambos lados del DAP-3860 y de la antena externa, conecte el cable de extensión en los conectores de RF en ambos lados.

  • Página 69: Ejemplo De Aplicación

    Ejemplo de Aplicación Recomiende que la distancia entre dos antenas montadas en un mismo poste sea mayor a 30 cms. D-Link DAP-3860...
  • Página 70 192.168.0.50, usted puede escoger desde 192.168.0.1 a 192.168.0.254, excepto 192.168.0.50 2. Pruebe el status del link entre su PC y el DAP-3860. Inicie la consola de comandos y ejecute un ping a la dirección IP del DAP- 3860, de la siguiente forma:“ping 192.168.01.50-t”.
  • Página 71 DAP-3860 esta iniciando Sistema Listo Nota: Consideraciones de Configuración. Es recomendable configurar el DAP-3860 local y remoto, en dos computadores respectivamente. • El tiempo TTL puede variar dependiendo del sistema operativo. D-Link DAP-3860...

  • Página 72: Como Establecer El Modo Wireless Bridge

    Como establecer el Modo Wireless Bridge El DAP-3860 soporta el modo Bridge (CSMA) y Bridge (TDMA). Aquí ilustraremos como se establece la configuración de Bridge Wireless en el DAP-3860. • Ingrese el nombre de usuario (admin) y la contraseña (en blanco) para ingresar y realizar las configuraciones.
  • Página 73 IP configurada en dos equipos diferente puede causar colisión. • Diríjase a “Radio” en “Wireless” y encontrará el modo por defecto Bridge (CSMA). Seleccione el modo Bridge (CSMA) y mantenga Channel/Frequency y Bandwidth en ambos DAP-3860 idénticas. Haga click en “Apply” para guardar los cambios. D-Link DAP-3860...
  • Página 74 Information” en “System” y recuerde la dirección MAC WLAN de éste. • Ingrese a la interfaz Web del DAP-3860 local y abra Bridge Links Setup” en “Wireless”, ingrese la dirección MAC WLAN del DAP-3860 remoto en “Remote MAC Address 1” y haga click en “Apply”;...
  • Página 75 • La dirección IP de su PC debe estar en el mismo segmento de red que uno de los Bridges. Use ping para revisar que el enlace entre los dos DAP-3860 sea correcto. • Para tener una mejor conectividad inalámbrica,es altamente recomendable realizar la alineación de las antenas después de...
  • Página 76 Fije la antena local y ajuste la elevación y dirección horizontal de la antena remota. Durante el ajuste, observe “Current RSSI” en el DAP-3860 local. Fije la antena remota hasta alcanzar sus expectativas. Por lo general, un RSSI entre -60 y-70dBm indica una buena señal.

  • Página 77: Solución De Problemas

    Solución de problemas Este capítulo proporciona procedimientos para la solución de problemas básicos con el DAP-3860. P1 ¿Qué pasa si mi DAP-3860 no puede conectarse al equipo remoto? • Link Ethernet: Compruebe la disponibilidad de energía para el Bridge observando el estatus en el LED del inyector de energía.

  • Página 78: Soporte Técnico Para Usuarios En Latino America

    SOPORTE TÉCNICO Usted puede encontrar actualizaciones de softwares o firmwares y documentación para usuarios a través de nuestro sitio www.dlinkla.com SOPORTE TÉCNICO PARA USUARIOS EN LATINO AMERICA Soporte técnico a través de los siguientes teléfonos de D-Link PAIS NUMERO HORARIO...
  • Página 80 Guia de Instalação Rápida DAP-3860 Long Distance Wireless Outdoor Bridge...
  • Página 81 Sobre o Guia de Instalação Este Guia de Instalação visa orientar o instalador profissional na instalação do DAP-3860. Ele inclui procedimentos para ajudá-lo a evitar problemas inesperados. Convenções Atenção: •...
  • Página 82 O DAP-3860 é um bridge wireless implementável externamente de alto desempenho que fornece conectividade wireless entre múltiplos locais de rede. Ele suporta conectividade PTP e PTMP. Além disso, o DAP-3860 possui uma antena plana incorporada de 23dBi que pode oferecer uma conexão de até...

  • Página 83: Antes Da Instalação

    Antes da Instalação Este capítulo descreve as medidas de segurança e informações do produto que você deve saber e verificar antes de instalar o DAP-3860. Instalação Profissional Necessária 1. Favor procurar ajuda de um instalador profissional bem treinado na instalação de RF e conhecedor das regulamentações locais.

  • Página 84: Kit De Montagem

    A embalagem do produto que você recebeu deve conter os seguintes itens. Se qualquer um deles não estiver incluído ou estiver danificado, favor entrar em contato com o seu fornecedor local para suporte. • DAP-3860 com antena 23dBi integrada ×1 • Kit de Instalação para Access Point ×1...
  • Página 85 A Prova D’água RJ-45 Kit Conector 1. Anel ×1 2. Porca de Vedação ×1 3. Vedação ×1 D-Link DAP-3860...
  • Página 86 Monte o Suporte para Instalação do Acess Point 1. Coloque a braçadeira principal na base e utilize uma chave inglesa para apertar a braçadeira no DAP-3860 com parafusos M5×16 ⑧ e arruelas M5 ⑨ fornecidas nos pacotes de acessórios; 2. Monte a braçadeira principal colocando a haste de articulação ②...
  • Página 87 M8×80 ④, arruelas de pressão ⑤ e arruelas ⑥ nos orifícios e braçadeira principal; 2. Aperte os dois parafusos M8×80 ④ e arruelas ⑤ nos orifícios e braçadeira principal com uma chave inglesa; 3. Ajuste a antena na inclinação apropriada/orientação vertical. D-Link DAP-3860...
  • Página 88 Deslize a porca de vedação do seu orifício 3. Insira o conector RJ-45 e certifique-se de que a lingüeta de travamento se encaixe no lugar. Porta RJ-45 do DAP-3860 4. Parafuse a vedação no anel e aperte. D-Link DAP-3860...

  • Página 89: Aterre O Cabo De Terra

    Aterre o cabo de terra O DAP-3860 é fornecido com um cabo de aterramento. A unidade deve estar aterrada apropriadamente para protegê-la contra picos de energia. O ponto de aterramento pode ser encontrado na parte inferior da unidade. Ele é fornecido com um borne de aterramento apropriado para ser fixado ao ODU.
  • Página 90 Atenção: • Certifique-se de que o PoE está conectado corretamente à porta RJ-45 no DAP-3860 intitulada PoE+Data. NÃO conecte à porta rotulada “Warning!! No POE”, caso contrário o extensor será seriamente danificado! • Para evitar danos acidentais, certifique-se de que o dispositivo esteja desligado quando da instalação da antena secundária...
  • Página 91 2. Instale o Suporte Rotativo ⑩ , com Tubo de Aço de 93,5 mm ⑤ , o parafuso XHM8-1.25*120 ⑥ , a Arruela de Pressão M8 ⑦ , a Arruela M8 ⑧ e a Porca M8 ⑨. D-Link DAP-3860...
  • Página 92 Polarização Vertical / Instalação P o l a r i z a ç ã o H o r i z o n t a l / em Poste Vertical Instalação em Poste Horizontal D-Link DAP-3860...
  • Página 93 Tanto o suporte vertical quanto o horizontal permitem inclinação para baixo e para os lados. Fixe a Estrutura Principal de Instalação na parede. Antes de apertar os parafusos, assegure que depois de instalada a antena fique apontada para a direção correta. D-Link DAP-3860...
  • Página 94 Fixe a Antena no Extensor R2 Remova as capas de proteção dos pinos N dos conectores de RF de ambos os lados do DAP-3860, remova a antena externa e conecte o cabo de extensão aos conectores de RF de ambos os lados.

  • Página 95: Exemplo De Aplicação

    Exemplo de Aplicação Distância sugerida entre o topo de duas antenas: > 30 cm. D-Link DAP-3860...
  • Página 96 é 192.168.0.50, você pode escolher de 192.168.0.1 a 192.168.0.254, exceto 192.168.0.50. 2. Teste o status do link entre o seu PC e o DAP-3860. Inicie um prompt do comando e execute um comando ping contínuo “ping 192.168.0.50–t”. Se o ping para o bridge wireless é bem sucedido (conforme mostrado abaixo), abra o navegador de Internet e insira o endereço IP do bridge no campo de endereço e pressione...
  • Página 97 O DAP-3860 ainda está sendo inicializado Sistema pronto Observação: • Considerando a configuração conveniente, recomenda-se configurar DAP-3860 local e remoto respectivamente em dois computadores. • O tempo TTL pode variar dependendo do sistema operacional. D-Link DAP-3860...

  • Página 98: Como Estabelecer Modo Wireless Bridge

    Como estabelecer Modo Wireless Bridge O DAP-3860 suporta quatro modos: Bridge (CSMA) e Bridge (TDMA). Normalmente, o modo típico para esta unidade é o modo Bridge Wireless. Aqui nós vamos ilustrar como estabelecer conectividade bridge wireless com o DAP-3860. •...
  • Página 99 0 ou WLAN 1 como Bridge. Neste caso, consideramos a WLAN 0 como exemplo. Selecione o Modo Bridge (CSMA) e mantenha Canal/ Freqüência e Largura de banda idênticos em ambos os DAP-3860. Clique em “Apply” para salvar as configurações. D-Link DAP-3860...
  • Página 100 • Faça o login na interface baseada na Web do DAP-3860 remoto. Em “System”, abra “System Information” e anote o endereço MAC indicado para o endereço MAC da WLAN 0 ou da WLAN 1. • Conecte a interface baseada na web do DAP-3860 local e abra “Bridge Links Setup”...
  • Página 101 DAP-3860s estão instalados a uma longa distância. Faça o login na interface baseada na Web do DAP-3860 local e abra o “Bridge Links Setup” em “Wireless”. Selecione WLAN 0 e pressione o botão “Align Antenna”. Será apresentada uma ferramenta para alinhamento da antena.
  • Página 102 “Current RSSI” no DAP-3860 remoto. Corrija a antena local quando atingir sua expectativa. Parabéns! Você completou a configuração principal no DAP-3860 e eles podem ser colocados em operação. Para configurações mais avançadas, favor consultar o Manual do Usuário.

  • Página 103: Resolução De Problemas

    Este capítulo fornece procedimentos para resolução de problemas básicos com o DAP-3860. Q 1. E se meu DAP-3860 não conseguir se conectar ao remoto? • Ethernet Link: Verifique a disponibilidade de energia para o bridge observando o status LED no injetor de energia.

  • Página 104: Suporte Técnico

    Você pode encontrar atualizações de software e documentação de usuário no site da D-Link Brasil. A D-Link fornece suporte técnico gratuito para clientes no Brasil durante o período de vigência da garantia deste produto. Suporte Técnico para clientes no Brasil: Horários de atendimento:...
  • Página 106 快速安裝手冊 DAP-3860 Long Distance Wireless Outdoor Bridge...
  • Página 107 版權 Copyright © 2009 版權所有。本文件為專有財產，請勿在未經許可的 狀況下以任何形式進行複製、改作、編輯、散佈、傳輸、公開發表、 進行還原工程及其他任何侵害智慧財產權人合法權益之行為。 關於本安裝手冊 本安裝手冊是要導引專業安裝人員安裝DAP-3860，包括協助您避免 無法預料問題的程序。 本手冊使用的特殊符號 警告: • 此表示您必須遵守的警告或小心事項。 注意: • 此表示您必須特別注意的重要事項 D-Link DAP-3860...
  • Página 108 介紹 DAP-3860 是高性能戶外使用的無線橋接器，可在多個網路位置中提供無線連接。 本系統支援 PTP 和 PTMP 連接。而且，DAP-3860 具有內建 23dBi 平面天線，連 接範圍可達 40 公里。外接式天線將可提升無線訊號,延伸傳輸距離,提供彈性的無 線網路應用。藉由高產量和長途傳輸，DAP-3860 是營運商、服務提供者和企業的 理想回程鏈路解決方案！ D-Link DAP-3860...
  • Página 109 安裝前的準備 本章描述安裝DAP-3860 前您必須知道及檢查的安全預防措施和產品 資訊。 需要專業的安裝 1. 請由受過 RF 安裝訓練及具備充份當地法規專業人員的協助。 2. DAP-3860 是透過擁有專業技術人員的經銷商和系統安裝單位進行配 置，而不是透過零售商直接銷售。 安全預防措施 如要保持您安全及正確安裝硬體，請閱讀及遵從以下安全預防措施。 1. 如果您首次安裝天線，為了您的安全及其他因素，請由接受過處置 危險安全訓練的專業安裝人員進行協助。 2. 選擇您的安裝地點時，請隨時注意安全和性能，尤其是在電力和電 話線附近。 3. 安裝天線時，請注意以下各項： • 勿使用金屬梯； • 勿在潮濕或多風的日子施工； • 請穿著帶有橡膠腳底和鞋跟的鞋子、橡膠手套、長袖襯衫或夾 克。 4. 系統操作時，避免直接站立在天線前。發射器工作時，會造成強烈 的RF磁場。 D-Link DAP-3860...
  • Página 110 產品套件 您收到的產品套件應該包含以下項目。如有任何項目缺失或損壞，請 聯絡當地代理商求助。 • 含整合 23dBi 天線的DAP-3860 ×1 • 固定架 ×1 • 乙太網電源供電器 (PoE Injector) 和電源線 ×1 • 地 線 和 螺 絲 × 1 • 防 水 R J - 4 5 連 接 器 × 1 • 快速安裝手冊...
  • Página 111 防水 RJ-45 連接器 1. 連接器 ×1 2. 密封螺帽 ×1 3. 密封套件 ×1 D-Link DAP-3860...
  • Página 112 系統安裝 無線基地台組裝支架 1. 將主支架放入底座，並使用扳手將 M5×16 螺絲 ⑧ 和 M5 墊圈 ⑨ 將支架固定在DAP-3860； 2. 透過將 M8×90 ② 穿過插入軸心，使關節桿 ① 放置在T形支架 ④ ，並使用 M8 墊圈 ⑤、彈簧墊圈 ⑥、和 M8 ⑦ 螺帽予以固定， 進行主支架組裝； D-Link DAP-3860...
  • Página 113 桿架設 1. 透過將桿架設條的鑽孔固定至主支架孔，將主支架和桿架設條 ③ 安裝在桿頂部，並經由鑽孔和主支架，插入兩根 M8 × 80 ④ 螺 絲、彈簧墊圈 ⑤ 和墊圈 ⑥； 2. 使用扳手，經由鑽孔和主支架將兩根 M8 × 80 螺絲 ④ 和墊圈 ⑤ 固定； 3. 將天線調整至適當傾斜/垂直方位。 D-Link DAP-3860...
  • Página 114 連接 使用防水 RJ-45 連接器安裝乙太網路電纜前，建議將 Cat-5 RJ-45 同 軸電纜用為電源裝置連接的橋接器。 1. 如要連接標示 PoE+Data 的孔口，可使用硬幣或一字型螺絲起子將 黑色蓋預先打開，連接器主體使用螺絲鎖緊。 2. 將密封螺帽從中央裂口滑至 RJ-45 電纜，然後將密封套件插入電 纜。 從裂口滑動密封螺帽 3. 插入 RJ-45 連接器，並確保凸片鎖回原地。 DAP-3860 RJ-45 埠 4. 將密封套件鎖緊在連接器。 D-Link DAP-3860...
  • Página 115 響。接地點可在本系統的底部，可使用適當的接地垂片固定至 ODU。 啟動電源 如要啟動DAP-3860，請遵從以下步驟： 1. 將來自有線 LAN 或一部電腦）的使用者供應Cat-5 乙太網路電纜插 入電源裝置 RJ-45 插座 (DATA IN)； 2. 將來自DAP-3860 的使用者供應Cat-5 乙太網路電纜插入電源裝置 RJ- 45 插座 (P+DATA OUT)； 3. 將電源模組連接至電源裝置，並將 AC 電源線插入 AC 電源插座。 4. 電源啟動後，本裝置會發出嗶聲持續約 1.5 秒，告知您DAP-3860 電 源已啟動！ 等待約 60 秒後，系統會初始化並開始工作。 D-Link DAP-3860...
  • Página 116 警告: • 確保 PoE 正確連接至在DAP-3860 標示 PoE+Data 的 RJ-45 埠。 請 勿連接至標示「”警告！！ 沒有 POE」的連接埠，否則延伸器會 嚴重受損！ • 當您要進行第二支天線的安裝時,請確認將設備關機以免造成危險 或設備損壞。 D-Link DAP-3860...
  • Página 117 1. 請使用包裝的配件包含Space Keeper ② , M6 墊圈 ⑮ , M6 彈簧墊圈 ③ , 與M6-1.0 螺母(10*5) ④ 將M型支架 ① 固定於天線背面。 2. 使用93.5mm鋼管 ⑤ 與XHM8-1.25*120 ⑥ 包含M8 彈簧墊圈 ⑦ , M8 墊圈 ⑧ and M8 螺母 ⑨ 將天線安裝在旋轉支架 ⑩ 。 D-Link DAP-3860...
  • Página 118 3. 透過兩個XHM8-1.25*20 ⑪ 螺絲套入M8 彈簧墊圈 ⑦ 與M8墊圈 ⑧ 將旋轉支架 ⑩ 固定在主要固定架 ⑫ 上。. • 桿狀固定方式 您可以採用縱向與橫向的方式安裝天線。確認天線指向正確位址後透 過緊縮固定配件將天線主要固定架固定在桿狀的固定位置。 垂直方向/ 垂直桿固定方式 水平方向/ 水平桿固定方式 D-Link DAP-3860...
  • Página 119 4. M6-1.0 螺母(10*5) ×2 12. 主要固定架 ×1 5. 鋼管 93.5mm ×1 13. 1/2” U-Type 螺絲 ×2 6. XHM8-1.25*120 ×1 14. 1/4” 螺母 ×4 7. M8彈簧墊圈 ×3 15. M6 墊圈 ×6 8. M8墊圈 ×4 • 牆壁固定 您可以採用縱向與橫向的方式將天線安裝在牆壁上。您可先將主要 固定架安裝於牆壁上並在確認天線指向位置後再將天線透過螺絲固 定在主要固定架上。 D-Link DAP-3860...
  • Página 120 ×2 12. 主要固定架 ×1 5. 鋼管 93.5mm ×1 13. Wall TIGER ×4 6. XHM8-1.25*120 ×1 14. TH 5/32-16*1” ×4 7. M8彈簧墊圈 ×3 15. M6 墊圈 ×1 8. M8墊圈 ×4 • 將天線連接到R2 Extender 移除DAP-3860 RF接頭上的防護套然後使用天線延長纜線連接DAP- 3860 RF接頭與外接天線。 為了減少訊號干擾外接天線上的V型阻隔板必須介於天線與DAP-3860 之間。 D-Link DAP-3860...
  • Página 121 應用範例 假設兩個天線距離: > 30 CM D-Link DAP-3860...
  • Página 122 系統組態 將 DAP-3860 連接至本地電腦 如果您進行本地 DAP-3860 組態 (未將其電源裝置連接至有線 LAN） ，可使用 category 5 乙太網路電纜將個人電腦連接至電源裝置的乙 太網路埠。 1. 請將您的個人電腦分配和DAP-3860 相同網路區段的靜態 IP 位址。 如果此系統的預設 IP 位址是 192.168.0.50，除了 192.168.0.50之 外，您可從 192.168.0.1 至 192.168.0.254 範圍之中選擇適當的 IP 位址。 2. 測試您個人電腦和DAP-3860 間的連線狀態。開始指令提示及執行 連續的 PING 命令「ping 192.168.0.50 – t」。如果成功 PING 至...
  • Página 123 DAP-3860 is still initializing System ready 注意: • 儘可能考慮方便的組態，建議在兩部電腦上分別指定本地和 遠端 DAP-3860。 • TTL 時間是隨著作業系統變化。 D-Link DAP-3860...
  • Página 124 能 。 在 此 我 們 將 說 明 如 何 用 建 立 和 D A P - 3 8 6 0 的 無 線 橋 接 。 • 輸入使用者名稱 (admin) 和密碼 (空白)，以登入及進行組態工 作。 注意: • 由於瀏覽器的安全信賴位置192.168.0.50 可能無法開啟，所以 您可以選擇繼續至網站。 • 在 [系統] 中，開啟 [基本設定]，在相同網路區段中設定兩DAP- 3860 的 IP 位址。例如，將本地 DAP-3860 指定為 192.168.0.50 ，將遠端 DAP-3860 指定為 192.168.0.51，並將兩DAP-3860 的 IP 子網路遮罩指定為 255.255.255.0。 D-Link DAP-3860...
  • Página 125 警告: • 每個 IP 位址在 LAN 中是唯一的，否則會發生 IP 碰撞！ • 在 [無線] 中，開啟 [無線]，且您會發現預設模式為「橋接 (CSMA) 」。選擇使用橋接 (CSMA) 模式，請選擇WLAN0或WLAN1 無線 網路橋接方式，這裡以WLAN0作為範例。選擇Bridge(CSMA)模 式，確認DAP-3860的頻道/頻率與頻寬設定是相同的。並使兩部 DAP-3860 保持相同的頻道/頻率和頻寬。如要儲存設定，請按 一下 [套用]。 D-Link DAP-3860...
  • Página 126 • 登入遠端DAP-3860 的網路界面，開啟在 [系統] 中的 [系統資 訊]，並記錄其無線 MAC 位址。登入遠端DAP-3860的設定網 頁，然後開啟”系統訊息”並且記錄無線網路MAC位址不論是 WLAN0或是WLAN1的MAC位址。 • 登入本地 DAP-3860 的網路界面，並開啟在 [無線] 中的 [橋 接設定]，選擇”WLAN0”， 在”Remote MAC Address 1”欄 位輸入遠端DAP-3860 WLAN0或WLAN1的MAC位址，並且點 選”Apply”。 將遠端裝置的 WLAN MAC 位址輸入「遠端 MAC 位址 1」欄位，並按一下 [套用]； D-Link DAP-3860...
  • Página 127 警告: • DAP-3860 的 MAC 位址是 ETH MAC 位址；因此不能夠使用在 橋接。 • 您個人電腦的 IP 位址和橋接裝置應該是在相同的網路區段。 • 使用 PING 檢查在兩部DAP-3860 之間的連接是否正常。 • 如 要 獲 得 較 佳 的 無 線 連 接 ， 在 遠 距 安 裝 兩 部 D A P - 3 8 6 0 之...
  • Página 128 觀 察 遠 端 D A P - 3 8 6 0  的 「 目 前  R S S I 」 。 當 遠 端 裝 置 達 成 您 的 期 待 時 ， 將 本 地 天 線 固 定 。 恭喜！您已完成DAP-3860的組態工作，且這些裝置可進行操 作。如要更多有關進階設定，請參見使用手冊。 D-Link DAP-3860...
  • Página 129 故障排除 本章提供有關 DAP-3860 的基本問題故障排除程序。 Q 1. 如果我的DAP-3860 無法連接至遠端裝置？ • 乙太網路連結：藉由觀察電源裝置的 LED 狀態檢查橋接器的電 源狀態。 - 綠色：代表 DAP-3860 正連接至後置網路。 - 熄滅：代表 DAP-3860 未和有線網路連接，請檢查電源線及連 接網路和橋接器的乙太網路電纜是否正確連接。 • 基本組態：橋接器中的錯誤基本設定是最普通造成連接失敗的 原因。如果橋接器未和遠端橋接器連接，請檢查每部裝置中的 選項是否相同。 • 安全設定：嘗試認證您DAP-3860 的遠端橋接器必須支援在您 橋接器中指定的安全選項，例如 WEP 和 WPA (2)-PSK。如果您 的橋接器未能連接其它橋接器，請檢查安全設定是否和您的橋 接器設定相同。 • 天線對準：如果上述方法全部檢查皆正確，您可觀察及確認天 線和 RSSI 值是否匹配。...
  • Página 130 D-Link 友訊科技 台灣分公司 技術支援資訊 如果您還有任何本使用手冊無法協助您解決的產品相關問題，台灣 地區用戶可以透過我們的網站、電子郵件或電話等方式與D-Link台灣 地區技術支援工程師聯絡。 D-Link 免付費技術諮詢專線 0800-002-615 服務時間：週一至週五，早上9:00到晚上9:00 (不含周六、日及國定假日) 網 站：http://www.dlink.com.tw 電子郵件：dssqa_service@dlink.com.tw 如果您是台灣地區以外的用戶，請參考D-Link網站，全球各地 分公司的聯絡資訊以取得相關支援服務。 產品保固期限、台灣區維修據點查詢，請參考以下網頁說明： http://www.dlink.com.tw 產品維修： 使用者可直接送至全省聯強直營維修站或請洽您的原購買經銷商。...
  • Página 132 Petunjuk Pemasangan Cepat DAP-3860 Long Distance Wireless Outdoor Bridge...
  • Página 133 Mengenai Petunjuk Pemasangan Petunjuk Pemasangan ini ditujukan untuk memandu teknisi profesional untuk memasang DAP-3860. Termasuk didalamnya beberapa prosedur yang akan membantu anda untuk menghindari masalah-masalah yang tidak diinginkan. Konvensi Peringatan: •...
  • Página 134 23 dBi terintegrasi yang dapat menyediakan koneksi sampai dengan 40 km. Sebuah Antena luar bisa digunakan untuk menambah kualitas sinyal, memperjauh jangkauan dan fleksibel untuk aplikasi cakupan lokal. Dengan throughput yang tinggi dan transmisi jarak jauh, DAP-3860 adalah solusi backhaul yang ideal untuk Operator, Penyedia Jasa dan Perusahaan. D-Link DAP-3860...
  • Página 135 1. Silahkan cari bantuan dari teknisi professional yang sudah terlatih dalam pemasangan RF dan mempunyai pengetahuan terhadap regulasi lokal. 2. DAP-3860 didistribusikan melalui distributor dan Pemasang Sistem dengan teknisi professional dan tidak akan dijual melalui toko retail. Pencegahan untuk Keamanan...
  • Página 136 Paket produk yang anda terima harus terdiri dari item-item berikut. Jika ada dari item-item berikut yang tidak ada atau rusak, silahkan hubungi penjual anda untuk dukungan. • DAP-3860 dengan antena 23 dBi yang terintegrasi ×1 • Kit Pemasangan untuk Access Point ×1...
  • Página 137 Kit Konektor RJ-45 yang Tahan Air 1. Gland ×1 2. Sealing Nut ×1 3. Sealing ×1 D-Link DAP-3860...
  • Página 138 Pemasangan Sistem Memasang braket pemasangan dari Access Point 1. Tempatkan braket utama pada dudukan dan gunakan kunci pas untuk mengencangkan braket ke DAP-3860 dengan baut M5x16 ⑧ dan M5 washers ⑨ yang disediakan dalam paket perangkat keras. 2. Rangkai braket utama dengan menempatkan tiang artikulasi ② ke braket bentuk-T ①...
  • Página 139 M8x80 ④ , spring washers ⑤ dan washers ⑥ ke lubang yang ada di braket utama. 2. Eratkan 2 unit baut M8x80 ④ dan washers ⑤ ke lubang pada braket utama dengan sebuah kunci pas. 3. Sesuaikan antena untuk arah atas/bawah yang tepat. D-Link DAP-3860...
  • Página 140 2. Geser sealing nut ke tengah-tengah kabel UTP lalu masukkan sealing. Geser Sealing Nut dari lubang tengahnya 3. Masukkan konektor RJ-45 dan pastikan dipasang dengan baik. Port RJ-45 DAP-3860 4. Putar sealing yang ada diatas gland lalu kencangkan. D-Link DAP-3860...
  • Página 141 Ground kabel DAP-3860 dijual dengan sebuah kabel grounding. Unit harus di- grounding secara benar untuk melindungi dari kejutan tegangan listrik. Titik grounding dapat ditemukan pada bagian bawah unit. Juga disediakan sebuah kait grounding untuk dikaitkan ke ODU. Menghidupkan Untuk menghidupkan DAP-3860, ikuti langkah-langkah berikut: 1.
  • Página 142 Peringatan: • Pastikan PoE terhubung ke port RJ-45 pada DAP-3860 dengan label PoE+Data. JANGAN hubungkan ke port dengan label “Warning !! No POE”, karena perangkat bisa rusak. • Ketika memasang antena kedua, pastikan perangkat dalam keadaan mati untuk mencegah kerusakan yang tidak diinginkan.
  • Página 143 Washer ⑮, M6 Spring Washer ③ , dan M6-1.0 NUT(10*5) ④ yang disediakan dalam paket penjualan. 2. Kunci Rotating bracket ⑩ melalui sebuah Steel tube 93.5 mm ⑤ dan sebuah XHM8-1.25*120 ⑥ dengan the M8 Spring washer ⑦ , M8 washer ⑧ dan M8 nut ⑨. D-Link DAP-3860...
  • Página 144 Polarisasi Vertikal / Pemasangan P o l a r i s a s i H o r i s o n t a l / Tiang Vertikal Pemasangan Tiang Horisontal D-Link DAP-3860...
  • Página 145 • Pemasangan di Dinding Ada fitur arah atas/bawah dan arah samping kiri/kanan untuk pemasangan secara vertikal dan horizontal. Pasang bingkai pemasangan utama ke dinding. Sebelum mengencangkan, pastikan antena sudah berada dalam posisi dan arah yang tepat setelah pemasangan. D-Link DAP-3860...
  • Página 146 8. M8 Washer ×4 • Memasang Antena ke R2 Extender Lepaskan penutup pengaman dari konektor N Jack RF dari DAP-3860 dan Antena Luar kemudian hubungkan kabel ekstension ke konektor RF pada keduanya. Untuk mengurangi interferensi sinyal, papan pembatas tipe-V pada antena luar diletakkan diantara DAP-3860 dan antena luar.
  • Página 147 Contoh Aplikasi Jarak yang disarankan antara kedua antena adalah lebih dari 30 CM D-Link DAP-3860...
  • Página 148 Ethernet dari injektor power menggunakan kabel Ethernet kategori 5. 1. Berikan sebuah alamat IP statis ke PC anda dimana satu segmen jaringan dengan DAP-3860. Alamat IP default dari unit ini adalah 192.168.0.50, anda bisa memilih alamat IP antara 192.168.0.1 sampai 192.168.0.254, kecuali 192.168.0.50 2.
  • Página 149 DAP-3860 sedang inisialisasi Sistem sudah siap Catatan: • Untuk kenyamanan pengaturan, direkomendasikan untuk mengatur lokal dan remote DAP-3860 menggunakan 2 buah komputer. • Waktu TTL mungkin bervariasi tergantung dari sistem operasi. D-Link DAP-3860...
  • Página 150 Bagaimana cara membuat mode Bridge Nirkabel DAP-3860 mendukung 4 mode, yaitu Bridge (CSMA) dan Bridge (TDMA). Umumnya, Bridge Nirkabel adalah mode tipikal dari unit ini. Disini kami akan menggambarkan bagiaman cara membuat koneksi bridge nirkabel dengan DAP-3860. • Masukkan username (admin) dan password (kosong) untuk login dan membuat pengaturan.
  • Página 151 Bridge (CSMA). Pilih WLAN 0 atau WLAN 1 sebagai Bridge untuk membuat konfigurasi berikut. Disini kita pilih WLAN0 sebagai contoh. Pilih mode Bridge (CSMA) dan pastikan Channel/Frekuensi dan Bandwidth di kedua DAP-3860 identik. Klik “Apply” untuk menyimpan konfigurasi. D-Link DAP-3860...
  • Página 152 • Masuk ke antar muka berbasiskan web dari DAP-3860 sisi remote, bukan “System Information” pada “System” dan catat alamat MAC nirkabelnya, apakah alamat MAC WLAN 0 atau WLAN 1. • Masuk ke antar muka berbasiskan Web pada lokal DAP-3860 dan buka “Bridge Links Setup”...
  • Página 153 DAP-3860 terpasang dengan jarak yang jauh. Masuk ke antar muka berbasiskan Web pada lokal DAP-3860 dan buka “Bridge Links Setup” yang pada bagian “Wireless”. Pilih WLAN 0 dan klik tombol “Align Antenna”, alat bantu untuk menyesuaikan antena akan muncul.
  • Página 154 • Perbaiki posisi lokal antena dan sesuaikan ketinggian antena remote serta arah-nya. Selama penyesuaian, lihat “Current RSSI” pada lokal DAP-3860. Perbaiki antena remote sampai mencapai harapan anda. Umumnya, nilai RSSI antara -60 dan -70 dBm mengindikasikan kekuatan sinyal yang baik.
  • Página 155 LED pada injektor power. - Hijau : DAP-3860 terhubung ke jaringan backhaul. - Off : DAP-3860 tidak terhubung ke jaringan kabel, periksa apakah kabel power dan kabel Ethernet yang ke jaringan dan bridge sudah terhubung dengan baik.
  • Página 156 Dukungan Teknis Update perangkat lunak dan dokumentasi pengguna dapat diperoleh pada situs web D-Link. Dukungan Teknis untuk pelanggan: Dukungan Teknis D-Link melalui telepon: Tel: +62-21-5731610 Dukungan Teknis D-Link melalui Internet: Email : support@dlink.co.id Website : http://support.dlink.co.id...
