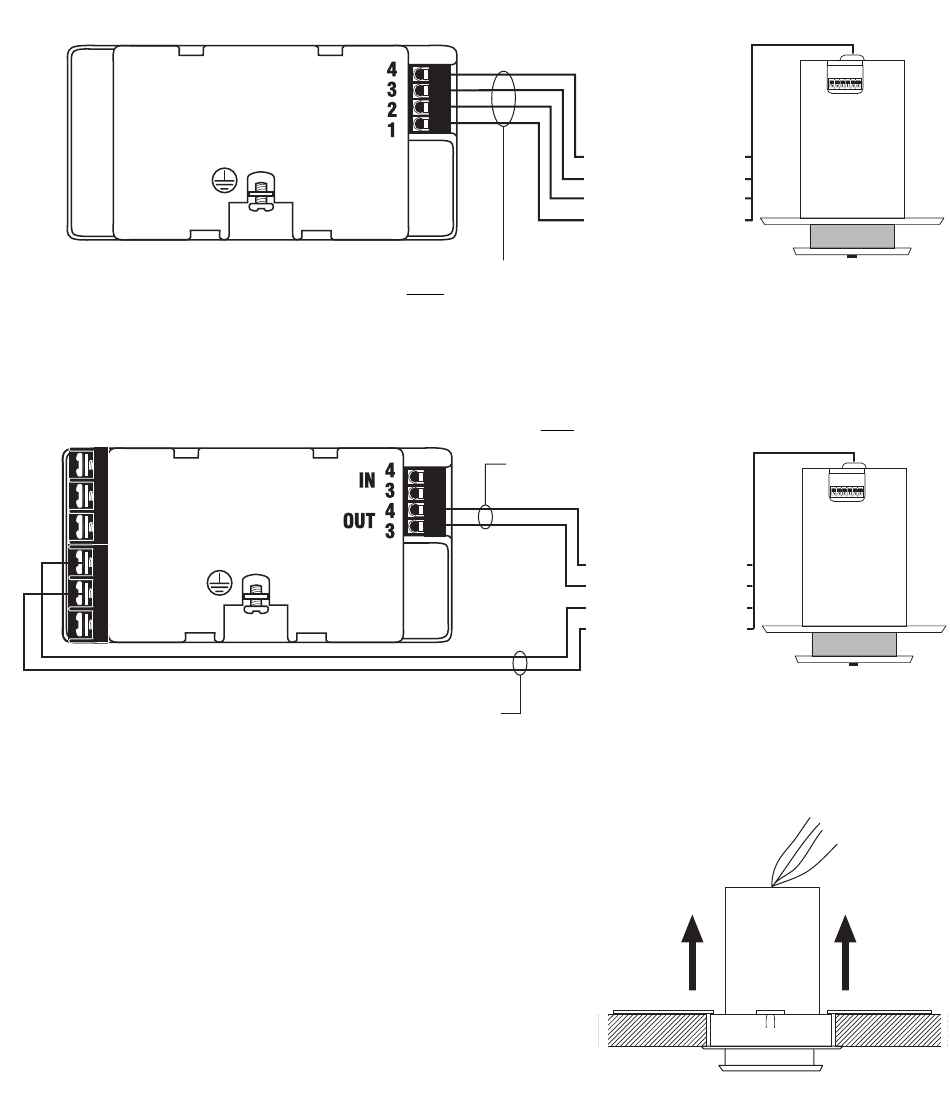

Unidad principal de la serie 3000
Unidad principal de la serie 4000
2 IN, OUT
1 IN, OUT
9. Monte la GRX-CIR empujando la unidad hacia arriba
dentro del collarín metálico como se muestra a la
derecha.
CABLEADO CLASE 2/PELV
4: MUX
3: MUX
CABLE DE ALIMENTACIÓN CLASE
2: 24 VFW
1: COMÚN
4: AZUL
3: AMARILLO
2: ROJO
1: BLANCO/NEGRO
2: 12 Vcc
1: COMÚN
ENLACE DE DATOS:
4: MUX
3: MUX
4: AZUL
3: AMARILLO
2: ROJO
1: BLANCO/NEGRO
2/PELV
Página 5
1
2
3
4
5
6
1
2
3
4
5
6
