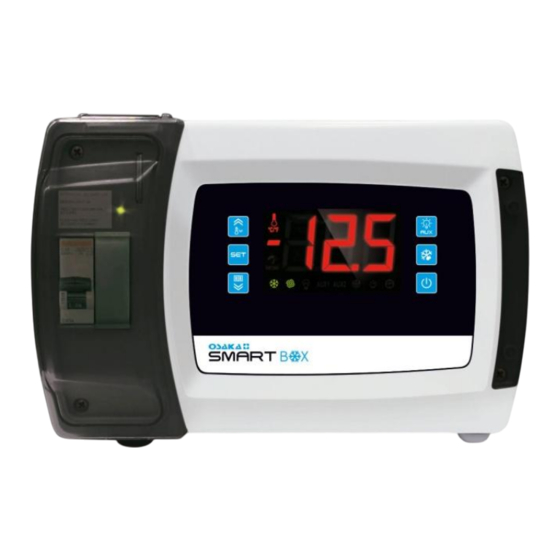

Osaka SMART BOX Manual De Instrucciones

CUADRO TERMOSTATO DIGITAL
PARA CÁMARAS FRIGORÍFICAS
Manual Sencillo – Versión 1
www.osakasolutions.com
IMPORTANTE____________________________________
Leer con atención este documento antes de la instalación y
antes del uso del dispositivo y respetar todas las
advertencias; conservar este documento con el dispositivo
para futuras consultas. Utilizar el dispositivo sólo en los
modos descritos en este documento, no utilizar el dispositivo
como dispositivo de seguridad.
Para obtener más información,
extendido.
El dispositivo debe ser "eliminado" respetando
las normativas locales en relación con la
recolección de
electrónicos.
1 - INTERFAZ USUARIO___________________________
1.1 Observaciones________________________________
Siempre que se quiera acceder a parámetros o realizar una
acción, asegurarse antes de nada que el dispositivo esté
encendido, que el teclado no esté bloqueado, y no haya
ningún procedimiento en curso.
1.2 Apagar/Encender el dispositivo de forma manual___
1. Presionar 1s la tecla .
1.3 La pantalla___________________________________
Durante el funcionamiento normal la pantalla mostrará la
temperatura seleccionada en el parámetro P5, excepto
durante el descarche,
seleccionada en el parámetro d6.
1.4 Ver las temperaturas de otras sondas
1. Presionar 1s la tecla
variable de lectura disponible.
2. Pulsar la tecla o para seleccionar:

"Pb1" temperatura ambiente o temperatura de
entrada de aire (según valor del parámetro P4)

"Pb2" temperatura evaporador

"Pb3" temperatura auxiliar
consulte el manual
los aparatos eléctricos
que se muestra la lectura
: La pantalla mostrará la primera
– SMART BOX – Manual Sencillo – v1.1 – Pág. 1
OSAKA

"Pb4" temperatura de evaporación

"Pb5" presión de baja

"Pb6" temperatura CPT ("Pb4" en SMART BOX,
SMART BOX M, SMART BOX MD, SMART BOX
SD, SMART BOX PLUS, SMART BOX PLUS M,
SMART BOX PLUS MD y SMART BOX PLUS SD).

"Pb7" temperatura auxiliar 2.

"Pb8" temperatura auxiliar 3.
3. Pulsar la tecla
4. Volver a pulsar
Para salir del proceso:
5. Esperar sin pulsar nada durante 60 s o bien pulsar la tecla
.
1.4 Activar/desactivar la función "Turbo"_____________
1. Asegurarse que no haya en curso descarches, el pre-
goteo y/o el paro del ventilador evaporador.
2. Presionar 4s la tecla
indicando su activación.
1.5 Activación del descarche en modo manual________
1. Asegurarse que la función "turbo" no esté en marcha.
2. Presionar 4s la tecla
NOTA: si la temperatura del evaporador no está por debajo
de la temperatura d2 no se activará el descarche.
1.6 Apagar/Encender la luz de la cámara manualmente_
2. Pulsar la tecla
mostrando el estado de la luz.
1.7 Activar la resistencia antivaho___________________
1. Presionar 1s la tecla
encenderá y se activará la resistencia.
NOTA: una salida configurable ha de estar configurada
como "resistencia antivaho".
1.8 Activar/Desactivar la salida auxiliar de forma manual
1. Presionar 1s la tecla
encenderá.
NOTA: una salida configurable ha de estar configurada
como "salida auxiliar".
y
1.9 Algunos valores relativos a la válvula de expansión
electrónica (sólo disponible en SMART BOX VEX)______
1. Presionar 1s la tecla
variable de lectura disponible.
2. Pulsar la tecla

"SH" (sobrecalentamiento instantáneo)

"POS" (porcentaje requerido de apertura de la
válvula)

"POr" (porcentaje instantáneo de apertura de la
válvula).
3. Pulsar la tecla
4. Volver a pulsar
Para salir del proceso:
5. Esperar sin pulsar nada durante 60 s o bien pulsar la tecla
.
1.10 Bloquear/Desbloquear del teclado_______________
1. Presionar 1 s las teclas
"Loc"/"UnL" según si se ha bloqueado o desbloqueado.
__
1.11 Silenciado del zumbador de alarma______________
1. Presionar cualquier tecla.
para ver la temperatura seleccionada.
para volver al listado.
: el LED
.
: El LED se apagará/encenderá
: el LED "AUX1" o "AUX2" se
: el LED "AUX1" o "AUX2" se
: La pantalla mostrará la primera
o para seleccionar:
para ver los datos.
para volver al listado.
y : La pantalla mostrará
parpadeará
