El paquete contiene:
1 Lector 2 Instrucciones 3 Accesorios 4 Cable USB
Diagrama de instalación:
Pasos de instalación:
1 Haga los agujeros en la pared para instalar el panel posterior.
2 Instale y fije el panel posterior y conecte los cables.
3 Conecte el panel frontal con el cable adecuado.
4 Conecte el lector de control de acceso.
Instrucciones de cableado:
PIN Marca
Descripción
Corriente
1
12V
continua 12V
input
2
GND
GND
3
D/S
(DUDA)
4
D/M
(DUDA)
5
GND
GND
6
NO
NO
7
COM
COM
P2
8
NC
NC
Puerto de comunicación TCP/IP.
Conexión con el panel frontal.
Aviso importante: Por favor siga el diagrama de cableado como se muestra. El daño en los productos
por un cableado inapropiado no será cubierto por la garantía del producto.

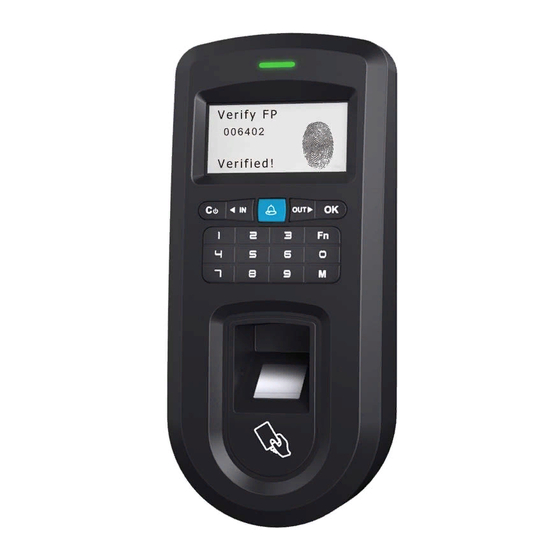

Control de acceso profesional VF30/VP30
PIN Marca Descripción
Wiegand 0
1
WO0
Outout
Wiegand 1
2
WO1
Outout
3
GND
GND
4
R4B
RS485A
5
R4A
RS485B
6
GND
GND
Alarma de
7
DB2
puerta 2
Alarma de
8
DB1
puerta 1
Lector y fuente de alimentación de control de acceso:
Lector e interruptor de alimentación de control de acceso:
P1
Lector e interruptor de alimentación de control de acceso:
