Programación
Bit 11, Funcionamiento sí / no
Bit 11 = «0» significa que el motor no está en funciona-
miento.
El bit 11 = «1» significa que el motor FC tiene una señal de
arranque o que la frecuencia de salida es mayor que 0 Hz.
3 3
Bit 13, Tensión OK / sobre el límite
El bit 13 = «0» significa que no se han excedido los límites
de tensión del motor FC.
El bit 13 = «1» significa que la tensión CC del circuito
intermedio del motor FC es demasiado baja o demasiado
alta.
Bit 14, Corriente OK / sobre el límite
El bit 14 = «0» significa que la corriente del motor es
inferior al límite de par seleccionado en el parámetro 221.
El bit 14 = «1» significa que se ha sobrepasado el límite de
par del parámetro 221.
Bit 15, Advertencia térmica
El bit 15 = «0» significa que los temporizadores para la
protección térmica del motor y la protección térmica del
VLT, respectivamente, no han excedido el 100%.
Bit 15 = «1» significa que uno de los temporizadores ha
excedido el 100 %.
Valor de referencia del bus

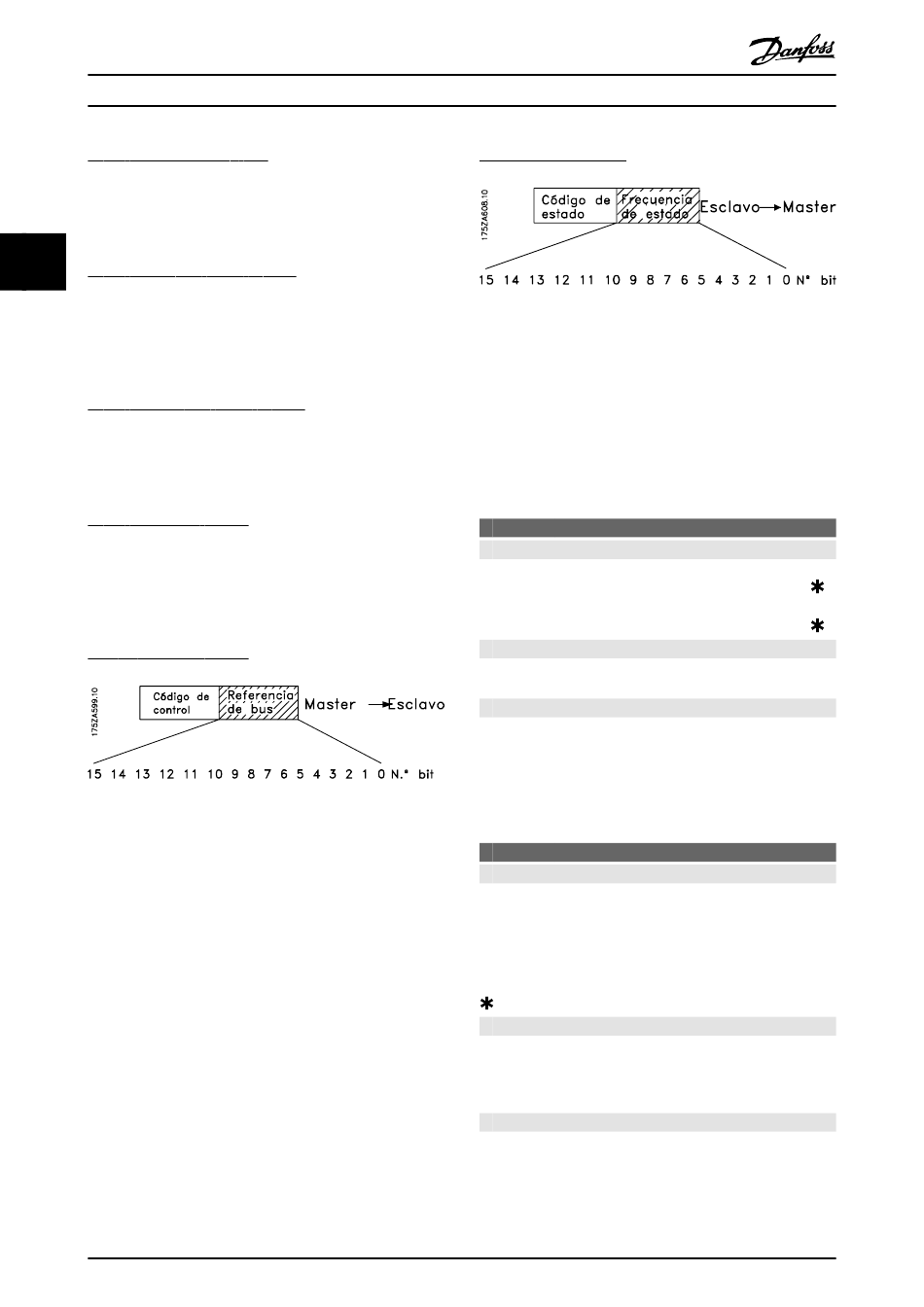

Ilustración 3.37
El valor de referencia de la frecuencia se transmite al
convertidor en forma de código de 16 bits. Se transmite el
valor como un número entero (0-32767). 16384 (4000
hexadecimal) corresponde al 100 %. (Las cifras negativas se
forman por medio del complementario de 2.)
La referencia de bus tiene el siguiente formato:
Parámetro 203 = «0»
«ref -ref
MÍN. MÁX.
0-16384 (4000 hex) ~ 0-100% ~ ref
Parámetro 203 = «1»
–ref -+ref
MÁX. MÁX.
–16384 (. . . hex)-+16384 (4000 hex) ~
–100-+100% ~ –ref
74
»
-ref
MÍN. MÁX.
-+ref
MÁX. MÁX.
MG03BA05 - VLT
®
Serie FCM de VLT DriveMotor
Frecuencia de salida real
Ilustración 3.38
El valor de la frecuencia de salida real del convertidor se
transmite en forma de código de 16 bits. Se transmite el
valor como un número entero (0-32767). 16384 (4000
hexadecimal) corresponde al 100%. (Las cifras negativas se
forman por medio del complementario de 2.)
3.7.1 Grupo de parámetros 5-**
Comunicación serie
500
Valor:
Parámetro 561 Protocolo = Protocolo FC [0]
0-126
Parámetro 561 Protocolo = MODBUS RTU [3]
0-247
Función:
Este parámetro permite asignar una dirección en una red
de comunicación en serie a cada convertidor de frecuencia.
Descripción de opciones:
Cada convertidor de frecuencia debe recibir una dirección
distinta. Si el número de unidades conectadas (conver-
tidores de frecuencia + maestro) es mayor de 31, es
necesario utilizar un repetidor. El parámetro 500 Dirección
no se puede seleccionar mediante la comunicación en
serie, sino que debe ajustarse en la unidad de control.
501
Valor:
300 baudios (300 BAUDIOS)
600 baudios (600 BAUDIOS)
1200 baudios (1200 BAUDIOS)
2400 baudios (2400 BAUDIOS)
4800 baudios (4800 BAUDIOS)
9600 baudios (9600 BAUDIOS)
Función:
Este parámetro se utiliza para programar la velocidad a la
que se transmiten los datos mediante la conexión en serie.
La velocidad en baudios se define como el número de bits
transferidos por segundo.
Descripción de opciones:
La velocidad de transmisión del motor FC se debe ajustar
en un valor que corresponda a la velocidad del transmisión
del PLC o PC.
®
es una marca registrada de Danfoss
Dirección

Velocidad en baudios

1
1
[0]
[1]
[2]
[3]
[4]
[5]
