Manuales relacionados para Dual XDCP97BT
Resumen de contenidos para Dual XDCP97BT

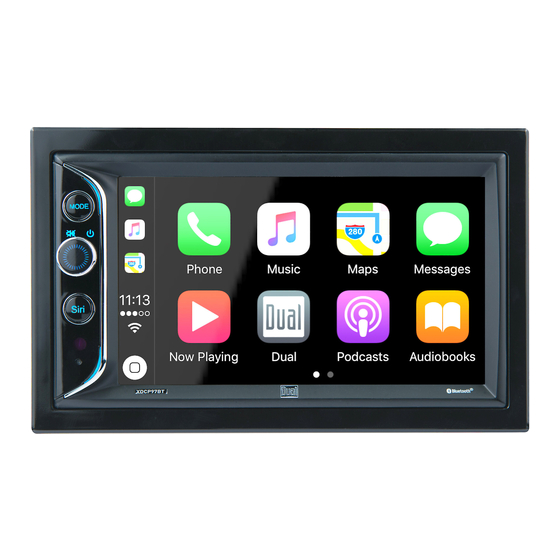

- Página 1 XDCP97BT MANUAL DE INSTALACIÓN / USUARIO ® Receptor Multimedia con Bluetooth y Pantalla Táctil 6.2"...
- Página 2 Notas sobre propiedad Este producto incorpora tecnología para proteger la propiedad, la cual está protegida por reivindicaciones de métodos de varias patentes estadounidenses y otros derechos de propiedad intelectual propiedad de Macrovision Corporation y otros propietarios de derechos. El uso de esta tecnología debe estar autorizado por Macrovision Corporation, y la misma está destinada a uso hogareño y otros usos limitados solamente, a menos que esté...
-
Página 3: Tabla De Contenido
XDCP97BT PREPARACIÓN Tabla de Contenidos Pagina Advertencia .......... -
Página 4: Advertencia
XDCP97BT PREPARACIÓN Advertencia Luego de la instalación de este monitor / reproductor multimedia (“unidad”) en el vehículo, el conductor no debe hacer funcionar esta unidad para mirar videos o jugar juegos de video mientras maneja. De no seguir estas instrucciones, se puede producir una distracción por parte del conductor que podría producir daño severo o la muerte a los... -
Página 5: Información De Seguridad / Precauciones
• Si tiene problemas durante la instalación, consulte con el distribuidor DUAL más cercano. • Si la unidad no funciona correctamente, reiníciela como se describe en la página 9. Si el problema persiste, consulte con el distribuidor de DUAL más cercano o comuníquese con la asistencia técnica al teléfono 1-866-382-5476. -
Página 6: Preparación / Montaje
XDCP97BT INSTALACIÓN Preparación Antes de comenzar • Desconecte el terminal negativo de la batería. Pida instrucciones a un técnico calificado. • Evite instalar la unidad donde pueda estar sujeta a altas temperaturas, como sol directo, o donde pueda estar sujeta a polvo, suciedad o vibración excesiva. -
Página 7: Diagrama De Conexión
XDCP97BT INSTALACIÓN Diagrama de Conexión de Entradas/Salidas Entrada de micrófono Entrada USB para Siri/Bluetooth (reproducción y cargar) Unidad Principal Conector Antena de Radio Rosado Freno (-) Naranjo Reverso (+) Gris (tapa roja) Jack de 3.5mm para SWC Blanco PARLANTE DELANTERO Canal izq. -
Página 8: Ubicaciones De Los Controles
XDCP97BT FUNCIONAMIENTO Ubicaciones de los Controles Modo Sensor remoto IR Volumen / Encendido / Mudo Reiniciar Siri Modo Volumen arriba Encendido Sintonizar / Pista Arriba Siri Banda Volumen Abajo Preseleccionadas 3 Preseleccionadas 2 / Aleatorio Preseleccionadas 6 Preseleccionadas 5 Finalizar... -
Página 9: Preparación De Control Remoto
XDCP97BT FUNCIONAMIENTO Preparación de Control Remoto Notas: Quitar la cinta aislante de la batería. • El control remoto solo utiliza una batería CR2025de 3 voltios de Litio. Saque la batería si el control no va a ser utilizado por más de un mes. -
Página 10: Funcionamiento General
XDCP97BT FUNCIONAMIENTO Funcionamiento General Encendido/Apagado Presionar brevemente a para encender la unidad. Mantenga presionado para apagar la unidad. Volumen Gire el control de volumen para aumentar o disminuir el nivel de volumen. Mudo Presionar momentáneamente MUTE para silenciar el audio. Presione nuevamente MUTE para volver al volumen antes seleccionado. - Página 11 XDCP97BT FUNCIONAMIENTO Funcionamiento General Desde el menú principal, presionar Settings para acceder al menú Menú de Configuración y seleccionar entre ocho categorías representadas por Configuración los iconos en la parte superior de la pantalla: System, Fader / Balance, Equalizer, Surround, Supwoofer, Display, Time Settings y Miscellaneous.
-
Página 12: Funcionamiento Del Sintonizador Am/Fm
XDCP97BT FUNCIONAMIENTO Funcionamiento Sintonizador Funcionamiento Sintonizador Seleccionar el ícono de sintonizador de Menú Principal. Menú Principal Presionar para volver a la pantalla del menú principal. Indicador de Modo Actual Muestra el modo actual de funcionamiento. Presionar para alternar entre sintonización LOCAL y DX (distancia). -
Página 13: Funcionamiento Del Usb
XDCP97BT FUNCIONAMIENTO Funcionamiento del USB Para reproducir archivos de audio desde un dispositivo USB, conecte un dispositivo al cable USB posterior y la reproducción comenzará automáticamente. Para volver a la reproducción USB desde otro modo de funcionamiento, seleccione el icono USB en el Menú principal. -
Página 14: Compatibilidad Con Medios
XDCP97BT FUNCIONAMIENTO Compatibilidad de Medios Tipo de archivo FAT 12 Sistema de Archivos FAT 16/FAT 32 .mp3/.MP3/.Mp3/.mP3 Extensión de Archivos .rmp/.m4a MPEG 1 Formato MPEG 2 MPEG MPEG 2.5 MPEG 1 32/44.1/48kHz Frecuencia de MPEG 2 12/16/22.05/24kHz... - Página 15 XDCP97BT FUNCIONAMIENTO Compatibilidad de Medios Media Compatibility Los siguientes tipos de discos/archivos no son compatibles: Compatibilidad de Medios • Archivos WMA que están protegidos por DRM (Digital Rights Management, Gestión de derechos digitales). • Formato WMA sin pérdida (lossless). • MP3 PRO format, MP3 playlists •...
-
Página 16: Funcionamiento Del Bluetooth
Completar la secuencia de vinculación desde el dispositivo Bluetooth. Consulte el manual del usuario de su dispositivo para obtener más detalles. El nombre del dispositivo es "XDCP97BT". El código de acceso Bluetooth es "0000". La unidad puede estar en cualquier modo de operación para el proceso de vinculación. - Página 17 XDCP97BT FUNCIONAMIENTO Funcionamiento de Bluetooth Hablar Presionar para conectar la llamada. Bluetooth audio Presionar para transferir audio entre la unidad y el teléfono móvil. Retroceder Al marcar, presione para borrar el último dígito. Limpiar Al marcar, presione para borrar todos los dígitos ingresados.
-
Página 18: Funcionamiento De Ipod
XDCP97BT FUNCIONAMIENTO Funcionamiento de iPod Connect an iPod to the unit's rear USB input, and the unit will automatically Conexión de un begin iPod playback. To return to iPod playback from another mode of dispositivo iPod operation, select the iPod icon in the Main Menu. -
Página 19: Funcionamiento De Apple Carplay
XDCP97BT FUNCIONAMIENTO Funcionamiento de Apple CarPlay Apple CarPlay™ es un interfaz inteligente para iPhone, que permite el control oral de voz (vía Siri) de aplicaciones de música, navegación, teléfono y mensajes – reduciendo significativamente la distracción del conductor. Teléfono - Use Siri para hacer llamados, regresar llamadas perdidas, escuchar mensajes de voz, y ver la identificación del interlocutor en la pantalla del receptor. -
Página 20: Control De Apple Carplay
XDCP97BT FUNCIONAMIENTO Funcionamiento de Apple CarPlay Cuando está exhibido el menú CarPlay, el botón inicio en el rincón inferior izquierdo funciona igual que el botón inicio en su iPhone. Oprima detenidamente para llamar a Siri y comenzar sus comandos de voz. -
Página 21: Entradas Auxiliares/Funcionamiento De Cámara Trasera
XDCP97BT FUNCIONAMIENTO Entrada Auxiliar RCA Trasera Eentrada auxiliar Conecte una fuente de audio opcional en la entrada RCA (trasera). Seleccionar entrada auxiliar en el menú principal para escuchar el audio. Ajuste el volumen de la fuente de audio externa, según sea necesario (si está... -
Página 22: Funcionamiento De Entrada Swc
6. Modo 9. Banda Nota: No todas las funciones de volante OE pueden ser soportadas por el XDCP97BT. Consejos para la instalación PAC SWI-RC 1. Ajuste el "Selector de Radio". Ajuste el SWI-RC en la posición 7 - "Pioneer/Otros/ ony". -
Página 23: Resolución De Problemas
Guarde su recibo original de venta y entréguelo en caso de necesitar un servicio, ya que el recibo original se considera la mejor prueba de compra e indica la fecha en que compró su producto Dual. Nombre del Distribuidor Teléfono del Distribuidor... -
Página 24: Especificaciones
XDCP97BT FUNCIONAMIENTO Especificaciones Sintonizador de FM Rango de sintonía: 87.5MHz-107.9MHz Sensibilidad útil: 10dBf 50 dB de sensibilidad de silencio: 20dbf Separación de estéreo @ 1kHz: 38dB Respuesta de frecuencia: 30Hz-13kHz Sintonizador de AM Rango de sintonía: 530kHz-1710kHz Sensibilidad útil: 24uV Respuesta de frecuencia: 30Hz-2.3kHz... -
Página 25: Garantía
Esta garantía se extiende al comprador minorista original por productos comprados a un Exclusión de ciertos daños: distribuidor Dual autorizado y utilizados en los Esta garantía es exclusiva y en lugar de Estados Unidos de América. cualquiera y todas las otras garantías, expresas o implícitas, incluyendo sin limitación las... - Página 26 Dual Electronics Corp. Llamada gratuita: 1-866-382-5476 Lunes-Viernes, 9AM-5PM EST www.dualav.com ©2018 Dual Electronics Corp. Todos los derechos reservados. NSA1217-V01 Impreso en China...
