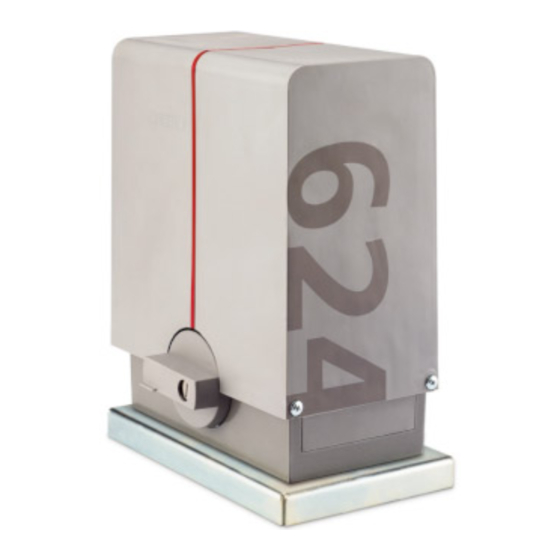

LINCE
Guía rápida de instalación y programación
Esta guía rápida es un resumen del manual de instalación completo. Dicho manual contiene advertencias de
seguridad y otras explicaciones que deben ser tenidas en cuenta. Puede descargar el manual de instalación en
AVISO
el apartado "Descargas" de la web de Erreka:
http://www.erreka-automation.com
Cableado eléctrico
A: Alimentación general
B: Lámpara destellante
C: Fotocélulas (Tx / Rx)
D: Pulsador/ llave de pared
E: Antena
Cotas de montaje
Desbloqueo
Desbloqueo para accionamiento manual:
• Introduzca la llave (1) y gírela 90º sin forzarla, en
sentido horario: el bombillo saldrá unos milímetros.
• Gire la llave 90º en sentido anti-horario y extráigala.
• Gire la maneta (2) 270º en sentido horario, hasta el
tope.
O
ATENCIÓN: la placa base no
es simétrica (a > b)
C71A
Desbloqueo
D71A
• Gire la maneta (2) 270º en sentido anti-horario, hasta
• Empuje el bombillo (3) hacia adentro y mueva a mano
• Active un dispositivo de marcha, para que la puerta
Elementos de la instalación completa
Bloqueo
Bloqueo para accionamiento motorizado:
el tope.
la puerta para enclavarla en el mecanismo de
accionamiento.
realice el "reset".
Español
E71A
D71B
1
