INSTRUCCIONES DE INSTALACIÓN
1. Reacción de torsión
La placa de reacción se utiliza para controlar la fuerza de reacción de torsión (que es igual y opuesta a la
salida de la herramienta) y también puede utilizarse para sostener la herramienta.

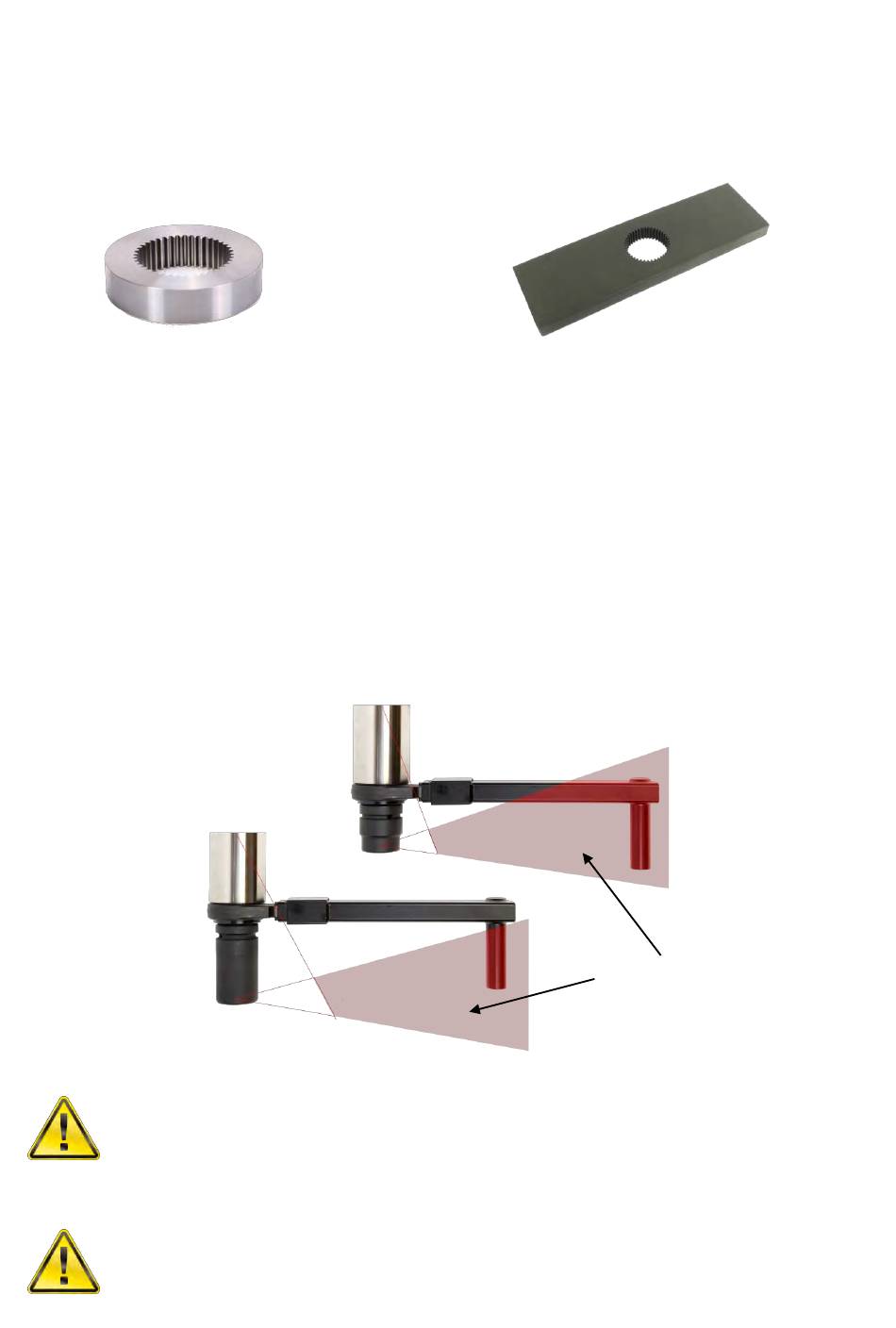

ILUSTRACIÓN 3 – Anillo para soldadura
NOTA:
Las herramientas de control remoto no vienen con una placa/barra de reacción por norma.
Norbar ofrece varios tipos de barras de reacción (como la placa de reacción de dos caras que aparece en la
Ilustración 4) y de anillos para soldaduras (Ilustración 3), que permiten que los usuarios integren la ranura
de reacción en sus propias soluciones de reacción.
También puede ponerse en contacto con el equipo de "Ingeniería por encargo" de Norbar para encargar un
diseño personalizado y un presupuesto de una solución de reacción.
La manera habitual de hacer que la herramienta retenga la ranura de reacción es utilizando la arandela
ubicada en el hueco que hay en la parte frontal de la ranura.
En caso de utilizar una barra de reacción convencional: Es esencial que la placa de reacción descanse
correctamente sobre un objeto o superficie sólidos adyacentes para poder apretar el tornillo. El área de
contacto debe encontrarse dentro del área sombreada de la Ilustración 5, y el área de contacto debe ser tan
amplia como sea posible.
Enchufe de longitud
Enchufe de
longitud extra
ADVERTENCIA: TENGA CUIDADO Y ASEGÚRESE DE QUE LA PLACA DE REACCIÓN SOLO
Para aplicaciones especiales, o cuando se deben utilizar enchufes especialmente largos, es posible
extender el brazo estándar, pero sólo dentro de los límites que se muestran en la Ilustración 5.
ADVERTENCIA: SI NO SE RESPETAN LOS LÍMITES QUE SE MUESTRAN EN LA ILUSTRACIÓN
estándar
ILUSTRACIÓN 5 – Efecto de los enchufes grandes
SE UTILIZA DENTRO DE LOS LÍMITES MOSTRADOS EN LA ILUSTRACIÓN 5.
5 A LA HORA DE MODIFICAR LAS PLACAS DE REACCIÓN ESTÁNDAR, LA
HERRAMIENTA PUEDE SUFRIR UN DESGASTE PREMATURO O DAÑOS.
ILUSTRACIÓN 4 – Opción de
placa de reacción de dos caras
La reacción de torsión se debe
dar solo en las áreas
sombreadas
11
