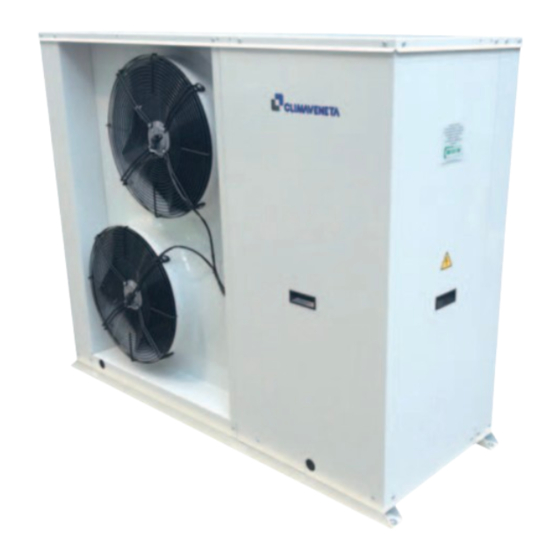

MANUAL DE INSTALACIÓN – USO - MANTENIMIENTO
i-KI MTD bomba de calor aire/agua sólo
ES
para calefacción con compresores
Scroll DC inverter, producción de agua
caliente sanitaria, ventiladores helicoi-
dales para instalación en el exterior.
i-KIR MTD bomba de calor aire/agua
reversible con compresores Scroll DC
inverter, producción de agua caliente
sanitaria, ventiladores helicoidales
para instalación en el exterior.
i-KI MTD 0075÷0151t
i-KIR MTD 0075÷0151t
Publicidad
Tabla de contenido
Manuales relacionados para CLIMAVENETA i-KIR 0075t MTD
Resumen de contenidos para CLIMAVENETA i-KIR 0075t MTD
- Página 1 MANUAL DE INSTALACIÓN – USO - MANTENIMIENTO i-KI MTD bomba de calor aire/agua sólo para calefacción con compresores Scroll DC inverter, producción de agua caliente sanitaria, ventiladores helicoi- dales para instalación en el exterior. i-KIR MTD bomba de calor aire/agua reversible con compresores Scroll DC inverter, producción de agua caliente sanitaria, ventiladores helicoidales...
-
Página 3: Tabla De Contenido
INDICE U I A U I A U I A Advertencias generales Curva bomba Declinación de responsabilidad Control y puesta en marcha de la unidad Reglas fundamentales de seguridad Descripción de las teclas y visualizador control ambiente Recepción del producto y manipulación Uso y funciones del control ambiente Identificación de la unidad Regulación de la instalación y características 50... -
Página 4: U I A Advertencias Generales
ADVERTENCIAS GENERALES U I A Estos aparatos se han realizado para enfriar y/o calen- La documentación suministrada con la unidad debe- tar el agua y deberán destinarse a dicho uso de acuerdo rá entregarse al propietario a fin de que la conserve con con las características de sus prestaciones, estos apara- cuidado para eventuales futuros mantenimientos o asis- tos se han diseñado para el uso residencial o similar. -
Página 5: I A
RECEPCIÓN DEL PRODUCTO Y MANIPULACIÓN CONTROL VISUAL ALMACENAJE DE LA UNIDAD En el momento de la entrega de la mercancía por parte El almacenaje de la unidad debe realizarse protegido de los del transportista: rayos solares, la lluvia, el viento o la arena. - verifique que la mercancía corresponda a cuanto figura en Evite exponer las unidades al contacto directo con los rayos el documento de transporte comparando los datos de la... -
Página 6: U I A
RECEPCIÓN DEL PRODUCTO Y MANIPULACIÓN MANIPULACIÓN SIN EMBALAJE Con la unidad sin embalaje: • Retirar la bancada de madera. • Montar los pies antivibratorios, accesorio. • La manipulación deberá realizarse con los instrumentos idóneos para el peso de la unidad (carretilla elevadora o grúa), respetando las disposiciones vigentes en materia de seguridad (y las sucesivas modificaciones). -
Página 7: I A Descripción De La Unidad Estándar
DESCRIPCIÓN DE LA UNIDAD ESTÁNDAR Las unidades con condensación de aire mediante ventilado- Las plantas enfriadoras han sido probadas en fábrica y en res helicoidales con inversión de ciclo funcionan con fluido el lugar de la instalación sólo requieren las conexiones refrigerante R410A y son adecuadas para su instalación en hidráulicas y eléctricas. -
Página 8: I Dimensiones
DIMENSIONES U I A Medidas 0075 0091-0095-0101 0121-0135-0151 1470 1470 1720 1200 1700 1700 1507 1507 1757 1477 1477 1727 Distribución de los pesos 0075 0091-0095-0101 0121-0135-0151 W1 ángulo compresor W2 ángulo ventilador W3 ángulo bateria W4 ángulo conexiones total INSTALACIÓN ELECCIÓN DEL LUGAR DE INSTALACIÓN Antes de proceder a la instalación de la unidad acordar con... -
Página 9: I A Conexiones Hidráulicas
CONEXIONES HIDRÁULICAS Advertencias - La elección e instalación de los componentes se dejará a la Antes de conectar las tuberías asegúrese de que: competencia de los instaladores que tendrán que actuar de - no contengan piedras, arena, óxido, escorias o cualquier acuerdo con las normas de la técnica y de la legislación cuerpo extraño que podrían dañar la instalación. -
Página 10: Calidad Del Agua
CONEXIONES HIDRÁULICAS rada responsable de los daños ocasionados a la máqui- al intercambiador permanecen alimentadas cuando la na y/o a la instalación derivados de dicha carencia y/o máquina está parada (unidad en OFF) de la carencia del filtro. Es necesario que el caudal de agua a la bomba de calor se Se aconseja realizar una revisión periódica del correcto adecue a los valores que figuran en la sección “Datos Téc- funcionamiento de los componentes que intervienen en... -
Página 11: Conexión Del Circuito Instalación
CONEXIONES HIDRÁULICAS Conexión del circuito instalación • Retirar los tapones de protección de las conexiones hidráulicas. La presión de precarga del tanque de expansión depende • Use empaquetadura plana para la estanqueidad de la cota a la que está instalada la bomba de calor. •... -
Página 12: Esquema Hidráulico De Conexión Al Circuito Usuario I-Ki Versión Sin Bomba
CONEXIONES HIDRÁULICAS U I A Esquema hidráulico de conexión al circuito usuario i-KI versión sin bomba Conexiones realizadas en fábrica Conexiones que debe realizar el instalador RETORNO INSTALACIÓN DESCARGA INSTALACIÓN Manómetro Regulador de flujo 11 Carga - Reabastecimiento 15 Purgador instalación Junta antivibrante Termómetro 12 Sonda de temperatura... -
Página 13: Esquema Hidráulico De Conexión Al Circuito Usuario I-Ki Con Bomba
CONEXIONES HIDRÁULICAS U I A Esquema hidráulico de conexión al circuito usuario i-KI con bomba Conexiones realizadas en fábrica Conexiones que debe realizar el instalador RETORNO INSTALACIÓN DESCARGA INSTALACIÓN Manómetro Regulador de flujo Tanque de expansión 13 Presostato diferencial Junta antivibrante Termómetro 10 Filtro de red 14 Válvula de descarga/lavado químico... -
Página 14: Carga De La Instalación
CONEXIONES HIDRÁULICAS U I A Desagüe del agua de condensación Las unidades en modo calefacción producen una cantidad • En caso de que fuera necesario prevea un aislamiento notable de agua de condensación que debe ser oportuna- adecuado del tubo de desagüe del agua de condensación. mente encauzada y evacuada. -
Página 15: Datos Eléctricos En Las Condiciones Máximas Admitidas (En Llenado Total)
Datos eléctricos en las condiciones máximas admitidas (en llenado total) i-KI(R) sin grupo hidrónico Absorción Total Fusibles (5x20T 250 V) Modelo SA [A] FLI [kW] FLA [A] i-KIR 0075t MTD 12,9 27,5 1.6A 1.25A i-KI 0075t MTD 12,9 27,5 1.6A 1.25A... -
Página 16: Conexiones Que Debe Realizar El Instalador
CONEXIONES QUE DEBE REALIZAR EL INSTALADOR CAJA DE CONEXIONES INSTALADOR i-KI MTD - i-KIR MTD ES... -
Página 17: Conexión Eléctrica De Potencia A La Red De Suministro Eléctrico
CONEXIÓN ELÉCTRICA DE POTENCIA A LA RED DE SUMINISTRO ELÉCTRICO • Antes de proceder a la conexión eléctrica de la unidad a la red de suministro eléctrico, compruebe que el interruptor QF1 esté abierto, oportunamente bloqueado y señalizado. • Retirar el panel de inspección, desatornillando los torni- llos. -
Página 18: Conexión De La Sonda Aire Externo Bt11
COLLEGAMENTO ELETTRICO DI POTENZA ALLA RETE DI ALIMENTAZIONE CONEXIONES QUE DEBE REALIZAR EL INSTALADOR Conexión de la sonda aire externo BT11 La sonda de aire externo permite la compensación de los puntos de ajuste del agua para la instalación en verano y en invierno. -
Página 19: I A
CONEXIONES QUE DEBE REALIZAR EL INSTALADOR Distancia máxima 100 m Caja de conexiones Sonda BT11 Caja de conexiones instalador 2 3 4 5 6 7 8 47 48 49 50 54 55 Número de cables 5 blindados Sección mínima de los cables de alimentación 0,5 mmq Distancia máxima 100 m... -
Página 20: Conexión Control Ambiente A5
CONEXIONES QUE DEBE REALIZAR EL INSTALADOR Conexión control ambiente A5 Modo de instalación El control ambiente debe colocarse en un local de referen- cia para el control de la Temperatura. Coloque el control ambiente de acuerdo con las siguientes min. instrucciones: 10 cm •... -
Página 21: Conexiones Opcionales
CONEXIONES QUE DEBE REALIZAR EL INSTALADOR • Vuelva a montar la tapa A1 y bloquéela con el tornillo A2 se de que las conexiones eléctricas estén bien asentadas • Conecte el conectador de 4 polos, figura (7) para tener el correcto enganche con disparador. •... -
Página 22: Integración
CONEXIONES QUE DEBE REALIZAR EL INSTALADOR Regulación resistencias eléctricas en descarga Parámetros para funcionamiento de la resistencia eléc- trica en descarga en SUSTITUCIÓN A) SUSTITUCIÓN: La resistencia eléctrica se activa cuando Descripción Menù Nº Valor a U.M. la temperatura exterior es inferior al valor 0304 y se apaga Parámetro programar Activación resistencia eléctrica... -
Página 23: Parámetros Para Funcionamiento De La Resistencia Eléctrica En Descarga En Integración Siempre Activada
CONEXIONES QUE DEBE REALIZAR EL INSTALADOR Calefacción complementaria siempre activada Parámetros para funcionamiento de la resistencia eléc- La calefacción complementaria con la resistencia eléctrica trica en descarga en INTEGRACIÓN siempre ACTIVADA se activa para cualquier temperatura de aire externo. N° Valor a U.M. -
Página 24: Regulación De Las Calderas
CONEXIONES QUE DEBE REALIZAR EL INSTALADOR U I A KM3 Caldera Permite activar una caldera como elemento de integración o en sustitución para la calefacción de la instalación. 43 44 Solución 1 Instalación con bomba de calor y caldera con acumulador inercial. -
Página 25: Parámetros Para Funcionamiento Caldera En Integra
CONEXIONES QUE DEBE REALIZAR EL INSTALADOR U I A Calefacción complementaria siempre activada Parámetros para funcionamiento caldera en INTEGRA- La calefacción complementaria con caldera se activa para CIÓN siempre ACTIVADA cualquier temperatura de aire externo. Descripción Menù N° Valor a U.M. -
Página 26: Km4 Resistencia Eléctrica Acumulador De Agua Sanitaria
CONEXIONES QUE DEBE REALIZAR EL INSTALADOR U I A KM4 Resistencia eléctrica acumulador de agua sanitaria Permite gestionar una resistencia eléctrica dedicada al acu- mulador de agua sanitaria 10 11 Regulación resistencia eléctrica acumulador de agua sanitaria La resistencia eléctrica se activa para satisfacer un valor de temperatura que la bomba de calor por si sola no es capaz de alcanzar. -
Página 27: Gestión Zona Con Paneles Radiantes
CONEXIONES QUE DEBE REALIZAR EL INSTALADOR Gestión zona con paneles radiantes mezcladora de 3 puntos, una bomba de circulación, una El regulador NADI permite la gestión de una zona de baja sonda de temperatura para colector. temperatura para instalaciones con paneles radiantes. Los modos de funcionamiento se han expuesto en el capítu- La unidad está... -
Página 28: Señalización Alarma
CONEXIONES QUE DEBE REALIZAR EL INSTALADOR HL1 Contacto configurable Los contactos se pueden configurar para obtener los siguientes modos de funcionamiento: • Señalización alarma • Bomba circuito secundario • Deshumidificador Señalización alarma Permite activar un dispositivo de señalización, visual o acústico, en caso de bloqueo de la máquina debido a una anomalía de funcionamiento. - Página 29 CONEXIONES QUE DEBE REALIZAR EL INSTALADOR HL1-KM2-KM3-KA11 Contacto configurable como señalización modo de funcionamiento unidad Verano / Invierno El contacto se activa en relación con el modo de funcionamiento programado mediante el control de las condiciones ambientales A5, por entrada Verano/Invierno a distancia o bien por supervisión. En el caso de modo operativo en refrigeración el contacto está...
- Página 30 CONEXIONES QUE DEBE REALIZAR EL INSTALADOR SA1 ON/OFF remoto Permite encender o apagar la unidad desde un mando a distancia por ejemplo un reloj programador o un termostato ambiente. El apagado a distancia apaga el compresor, el 25 26 ventilador y las bombas, permanecen activas todas las pro- tecciones anticongelantes.
- Página 31 CONEXIONES QUE DEBE REALIZAR EL INSTALADOR SA5 Contatto blocco funzionamento per assorbi- mento elettrico La pompa di calore accetta un segnale esterno di blocco tramite il contatto SA5, nel caso fosse presente un impianto 33 34 di gestione degli assorbimenti elettrici che prevede di scolle- gare i dispositivi attivi secondo una priorità, evitando l’inter- vento del contattore del fornitore di energia.
-
Página 32: Sa1-Sa2-Sa5-Sa6 Contacto Configurable Como Backup Caldera
CONEXIONES QUE DEBE REALIZAR EL INSTALADOR SA6 Contacto tarifa energía eléctrica reducida Permite activar la recarga forzada de los depósitos de reserva en el caso de tarifas de las energías eléctricas dis- tintas durante la jornada. Durante las horas de tarifa reduci- 35 36 da se podrá... - Página 33 CONEXIONES QUE DEBE REALIZAR EL INSTALADOR Contacto SA6 configurado como “Backup Caldera” Descripción Menù N° Valor a U.M. Parámetro programar 35 36 Activar el contacto como: Mn01 019D 0 = energía eléctrica reducida 1 = Backup Caldera La función Backup Caldera debe configurarse en sólo uno de los contactos citados.
-
Página 34: Datos Técnicos Generales
DATOS TÉCNICOS GENERALES i-KI MTD - i-KIR MTD 0075 0091 0095 0101 0121 0135 0151 APLICACIÓN TERMINALES HIDRÓNICOS Potencia calorífica nominal 20,4 23,8 27,5 30,0 31,9 35,0 38,0 Potencia absorbida total (*) 7,29 7,02 8,84 10,07 9,25 10,61 11,41 COP EN 14511 2,80 3,39 3,11... -
Página 35: Límites De Funcionamiento
LÍMITES DE FUNCIONAMIENTO CALEFACCIÓN Temperatura aire entrada (ºC) Funcionamiento en calefacción: Salto térmico lado instalación mínimo 4 ºK máximo 10 ºK Porcentaje máximo de glicol 40% Máxima temperatura de entrada del agua al intercambiador de placas +50 ºC con salto térmico 10 ºK Mínima temperatura de entrada del agua al intercambiador de placas +22 ºC REFRIGERACIÓN CAMPO DE FUNCIONAMIENTO... -
Página 36: Producción De Agua Caliente Sanitaria
LÍMITES DE FUNCIONAMIENTO PRODUCCIÓN DE AGUA CALIENTE SANITARIA Temperatura aire entrada [ºC] Funcionamiento en calefacción: Salto térmico lado instalación mínimo 4 ºK máximo 10 ºK Porcentaje máximo de glicol 40% Máxima temperatura de entrada del agua al intercambiador de placas +50 ºC con salto térmico 10 ºK Mínima temperatura de entrada del agua al intercambiador de placas +22 ºC CURVA BOMBA CURVA BOMBA ON/OFF... -
Página 37: Curva Bomba Alta Eficiencia
CURVA BOMBA CURVA BOMBA ALTA EFICIENCIA 0121-0135-0151 0075 0091-0095-0101 Las presiones estáticas se entienden disponibles en las conexiones de la unidad. Las curvas se refieren a la máxima presión estática útil alcanzable con la Curva nº 4, por parámetro se pueden seleccionar las Curvas nº... -
Página 38: Control Y Puesta En Marcha De La Unidad
CONTROL Y PUESTA EN MARCHA DE LA UNIDAD CONTROL ANTES DE ACTIVAR LA UNIDAD • presencia de los pies antivibratorios • verificar que la posición de la sonda de aire exterior se • presencia de filtros entrada unidad corresponda con las indicaciones que figuran en el pre- •... -
Página 39: Control Ambiente A5
CONTROL Y PUESTA EN MARCHA DE LA UNIDAD • Cuando la bomba de calor está alimentada en el visualiza- dor del control ambiente aparece la inscripción (1): • Sucesivamente la inscripción (2): • Espere algunos minutos, la unidad está lista para usar cuando en el visualizador aparece la inscripción (3): Antes de proceder a la puesta en marcha, alimente la unidad como mínimo durante 2 horas, con el com-... -
Página 40: Descripción De Las Teclas Y Visualizador Control Ambiente
DESCRIPCIÓN DE LAS TECLAS Y VISUALIZADOR CONTROL AMBIENTE N° Descripción TECLADO Sonda de temperatura y humedad Tecla producción de agua caliente sanitaria (ACS) mode Tecla ON/OFF Tecla ESC en programación parámetros Botón - Rotación: desplazamiento valores temperatura ambiente, parámetros y menú - Presión: Confirma programaciones Tecla selección del modo de funcionamiento Tecla programación franjas horarias... -
Página 41: Uso Y Funciones Del Control Ambiente
USO Y FUNCIONES DEL CONTROL AMBIENTE Significado símbolos Símbolo Significado Pulsar y soltar Mantener pulsado durante 3 segundos x3 sec. Girar el botón Visualización visualizador Durante el funcionamiento normal de la unidad el visualiza- dor muestra las siguientes informaciones: modo de funcionamiento seleccionado Activación producción agua caliente sanitaria Temperatura ambiente horas y minutos... -
Página 42: Programación Del Reloj Y La Fecha
USO Y FUNCIONES DEL CONTROL AMBIENTE Programación del reloj y la fecha x3 sec. Pulse el botón • Las horas parpadean Pulsar la tecla durante 3 segundos. • Gire el botón para seleccionar la hora • Pulse el botón para confirmar •... -
Página 43: Selección Del Modo De Funcionamiento
USO Y FUNCIONES DEL CONTROL AMBIENTE Puesta en marcha ON El pulsador habilita el funcionamiento de la bomba o de la válvula de zona regulada por el control local, la activación de la bom- ba de calor se produce seleccionando el modo de funcionamiento con el pulsador , como puede verse a continuación. - Página 44 USO Y FUNCIONES DEL CONTROL AMBIENTE Producción de Agua caliente sanitaria • Producción de agua caliente sanitaria activada Producción de agua caliente sanitaria desacti- Pulsar la tecla vada • Aparece el símbolo En caso de que no esté prevista la producción de agua caliente sanitaria con la bomba de calor se puede desactivar la función configurando oportunamente el parámetro 0202 presente en el menú...
- Página 45 USO Y FUNCIONES DEL CONTROL AMBIENTE U I A • Pulse el botón • Gire el botón para seleccionar el punto de • Pulse el botón para confirmar ajuste del agua caliente sanitaria • Pantalla inicial • Pulse dos veces la tecla hasta llegar a la pantalla inicial.
- Página 46 USO Y FUNCIONES DEL CONTROL AMBIENTE Programación franjas horarias El control ambiente permite personalizar las puestas en marcha y los apagados de cada una de las zonas presentes en la insta- lación, según 6 franjas horarias. Las 6 franjas horarias se identifican por los siguientes símbolos, seleccionables girando el botón: 1ª...
-
Página 47: Activa El Programa Franjas Horarias
9 ..10 ..11 2ª Franja horaria Finalizada la programación de las • Pulse dos veces la tecla has- • Pantalla inicial • Pulse el botón para confirmar franjas horarias ta llegar a la pantalla inicial. Proceder como del punto 8 al A Gire el botón y seleccione ESC punto 11 para programar las B Pulse para confirmar... -
Página 48: Bloqueo De Las Teclas
USO Y FUNCIONES DEL CONTROL AMBIENTE Apagado OFF El pulsador habilita el funcionamiento de la bomba o de la válvula de zona regulada por el control local, la activación de la bom- ba de calor se produce seleccionando el modo de funcionamiento con el pulsador , como puede verse a continuación. -
Página 49: Procedimiento De Acceso A Los Menús
USO Y FUNCIONES DEL CONTROL AMBIENTE Procedimiento de acceso a los menús x3 sec. • Pantalla inicial • Gire el botón y seleccione la contraseña • Pulsar al mismo tiempo las teclas (como en la tabla durante 3 segundos; • Pulse el botón para confirmar A Gire el botón para seleccionar el menú... -
Página 50: Regulación De La Instalación Y Características De Funcionamiento
REGULACIÓN DE LA INSTALACIÓN Y CARACTERÍSTICAS DE FUNCIONAMIENTO Termorregulación La temperatura del agua al circuito de calefacción o de refri- geración es un valor calculado por el regulador y depende de los siguientes factores: A) compensación punto de ajuste agua instalación en cale- facción o refrigeración (véase párrafo) B) influencia temperatura ambiente (véase párrafo) C) límite mínimo y máximo de la temperatura del agua de... - Página 51 REGULACIÓN DE LA INSTALACIÓN Y CARACTERÍSTICAS DE FUNCIONAMIENTO Ejemplo referido Curva Climática 1,0 B) Influencia temperatura ambiente en CALEFACCIÓN La curva climática determina el valor de la temperatura de agua en calefacción que se puede corregir en base a la dife- rencia entre el punto de ajuste ambiente deseado y la tem- peratura ambiente real.
- Página 52 REGULACIÓN DE LA INSTALACIÓN Y CARACTERÍSTICAS DE FUNCIONAMIENTO Diagrama de compensación punto de ajuste agua en Descripción Menù N° Valor de U.M. REFRIGERACIÓN Parámetro fábrica Activación curva climática INSTALACIÓN Mn01 0154 La curva climática en refrigeración se puede modificar para 0= Desactivada permitir el correcto funcionamiento de la bomba de calor 1 = Activada...
-
Página 53: Cambio Estación Automático Por Temperatura Aire Externo
REGULACIÓN DE LA INSTALACIÓN Y CARACTERÍSTICAS DE FUNCIONAMIENTO Cambio estación automático por temperatura aire externo En modo , el cambio de estación (calefacción / refrige- ración) se produce automáticamente evitando una interven- ción manual por parte del usuario. El cambio estacional considera el diagrama de la figura. La zona central A corresponde a una fase de inactividad, ya que las condiciones climáticas externas no requieren ni calefacción ni refrigeración. -
Página 54: Protección Antihielo
REGULACIÓN DE LA INSTALACIÓN Y CARACTERÍSTICAS DE FUNCIONAMIENTO U I A Descripción Menù N° Valor de U.M. Funcionamiento en bom- Parámetro fábrica ba de calor con punto de Activación punto de ajuste de descarga CALEFACCIÓN INSTALACIÓN Mn01 0152 ajuste fijo 0 = Punto de ajuste FIJO calefacción ACTIVADO 1 = Punto de ajuste FIJO calefacción DESACTIVADO Se puede excluir la compensa-... -
Página 55: Configuración De La Instalación
CONFIGURACIÓN DE LA INSTALACIÓN U I A El regulador de la bomba de calor permite la configuración de 15 tipos distintos de instalación seleccionables programando el parámetro 0101. La siguiente tabla muestra las instalaciones que pueden configurarse. 1ª Zona Alta 2ª... - Página 56 CONFIGURACIÓN DE LA INSTALACIÓN U I A Conexión de la bomba de calor a la instalación sin separador hidráulico. Verifique si la presión estática útil de la bom- ba de circulación de la unidad soluciona las pérdidas de carga de la instalación. Si el contenido mínimo de la instala- ción no cumple con los valores que figuran en el presente manual, prever un acumulador adicional en la tubería de retorno a la bomba de calor.
- Página 57 CONFIGURACIÓN DE LA INSTALACIÓN U I A Configuración Parámetros Valor de Escribir el valor Descripción Menù N.º Parámetro U.M. fábrica programado Curvas climáticas INSTALACIÓN en calefacción Activación curva climática INSTALACIÓN 0= Desactivada Mn01 0152 1 = Activada Número Curva Climática INSTALACIÓN Mn01 0159 Activación Influencia temperatura ambiente INSTALACIÓN...
- Página 58 CONFIGURACIÓN DE LA INSTALACIÓN U I A Instalación número 0 Esquema hidráulico Esquema hidráulico no Ejecutivo i-KI MTD - i-KIR MTD ES...
- Página 59 CONFIGURACIÓN DE LA INSTALACIÓN U I A Instalación número 0 Esquema eléctrico ES i-KI MTD - i-KIR MTD...
-
Página 60: Instalación Número
CONFIGURACIÓN DE LA INSTALACIÓN U I A Instalación número 0 Configuración Parámetros N.º Valor de Escribir el valor Descripción Menù U.M. Parámetro fábrica programado Tipo instalación (tabla 1) Mn01 0101 Curvas climáticas INSTALACIÓN en calefacción Activación curva climática INSTALACIÓN 0= Desactivada Mn01 0152 1 = Activada... - Página 61 CONFIGURACIÓN DE LA INSTALACIÓN U I A Instalación número 1 Esquema hidráulico Esquema hidráulico no Ejecutivo ES i-KI MTD - i-KIR MTD...
- Página 62 CONFIGURACIÓN DE LA INSTALACIÓN U I A Instalación número 1 Esquema eléctrico i-KI MTD - i-KIR MTD ES...
- Página 63 CONFIGURACIÓN DE LA INSTALACIÓN U I A Instalación número 1 Configuración Parámetros N.º Valor de Escribir el valor Descripción Menù U.M. programado Parámetro fábrica Tipo instalación (tabla 1) Mn01 0101 Curvas climáticas INSTALACIÓN en calefacción Activación curva climática INSTALACIÓN 0= Desactivada Mn01 0152 1 = Activada...
- Página 64 CONFIGURACIÓN DE LA INSTALACIÓN U I A Instalación número 2 Esquema hidráulico Esquema hidráulico no Ejecutivo i-KI MTD - i-KIR MTD ES...
- Página 65 CONFIGURACIÓN DE LA INSTALACIÓN U I A Instalación número 2 Esquema eléctrico ES i-KI MTD - i-KIR MTD...
- Página 66 CONFIGURACIÓN DE LA INSTALACIÓN U I A Instalación número 2 Configuración Parámetros N.º Valor de Escribir el valor Descripción Menù U.M. programado Parámetro fábrica Selección de la configuración de la instalación Tipo instalación (tabla 1) Mn01 0101 Válvula mezcladora ZONA 1 Tipo válvula mezcladora 0= 3 puntos Mn01...
- Página 67 CONFIGURACIÓN DE LA INSTALACIÓN U I A Instalación número 3 Esquema hidráulico Esquema hidráulico no Ejecutivo ES i-KI MTD - i-KIR MTD...
- Página 68 CONFIGURACIÓN DE LA INSTALACIÓN U I A Instalación número 3 Esquema eléctrico i-KI MTD - i-KIR MTD ES...
- Página 69 CONFIGURACIÓN DE LA INSTALACIÓN U I A Instalación número 3 Configuración Parámetros N.º Valor de Escribir el valor Descripción Menù U.M. programado Parámetro fábrica Selección de la configuración de la instalación Tipo instalación (tabla 1) Mn01 0101 Válvula mezcladora ZONA 1 Tipo válvula mezcladora 0= 3 puntos 1= 0-10V Mn01 012T...
-
Página 70: Visualización Alarmas
REGOLAZIONE IMPIANTO E CARATTERISTICHE DI FUNZIONAMENTO MANTENIMIENTO Y ASISTENCIA U I A Señalización alarmas Cuando se produce una alarma se enciende el símbolo Visualización alarmas x3 sec. • Girar el botón • Pulse el botón para confirmar • Pulse las teclas durante 3 •... -
Página 71: Tabla Alarmas
MANTENIMIENTO Y ASISTENCIA TABLA ALARMAS Código de Alarma Causa Solución A001 BT1 Sonda de temperatura agua entrada intercambiador instalación Sonda defectuosa o desconectada A002 BT2 Sonda de temperatura agua salida intercambiador instalación Sonda defectuosa o desconectada A003 BT8 Sonda de temperatura acumulador agua sanitaria Sonda defectuosa o desconectada A004 BT7 Sonda de temperatura aire exterior para gestión unidad... -
Página 72: Paro Durante Largos Períodos
MANTENIMIENTO Y ASISTENCIA Código de Alarma Causa Solución Verificar las conexiones A097 Sonda de temperatura N-THC n.3 Sonda defectuosa o desconectada Verificar las conexiones A098 Error de direccionamiento terminal remoto de zona Verificar la dirección Verificar las conexiones A099 Sonda de temperatura N-THC n.4 Sonda defectuosa o desconectada Verificar las conexiones A100... -
Página 73: A Mantenimiento Ordinario
MANTENIMIENTO ORDINARIO Se prohíbe cualquier operación de limpieza, antes de - Eficacia resistencia intercambiador de placas haber desconectado la unidad de la red de suministro eléc- - Verificación presión de trabajo, sobrecalentamiento y trico. Verificar la presencia de tensión antes de actuar. subenfriamiento El mantenimiento periódico es fundamental para mantener - Eficacia resistencia compresor... -
Página 74: Lista Parámetros
LISTA PARÁMETROS U I A U I A Descripción Menú N.º Parámetro U.M. Activación punto de ajuste del agua caliente sanitaria: 0 = Economy, 1 = Comfort Mn00 0015 Punto de ajuste del agua caliente sanitaria Economy Mn00 0022 °C Punto de ajuste del agua caliente sanitaria Comfort Mn00 0023... - Página 75 LISTA PARÁMETROS U I A U I A Descripción Menú N.º Parámetro U.M. Punto de ajuste fijo temperatura agua descarga LT1 REFRIGERACIÓN Mn01 0170 °C Activación compensación para Humedad Ambiente, ZONA LT1: 0 = Desactivada, 1 = Activada Mn01 0171 Valor de la humedad relativa ambiente inicio aumento punto de ajuste agua de descarga ZONA LT1 Mn01 0172...
- Página 76 LISTA DE COMPROBACIÓN DE OPERACIONES DEL INSTALADOR U I A Instalador: __________________________________________ Proyectista: _______________________________________ Tipo de usuario final: ___________________________________________________________________________________ calle _________________________________________________________________________________ n° _____________ Ciudad _________________________________ CAP ________________ Provincia _______________________________ Modelo unidad instalada __________________________________________ N° de serie _____________________________ ❑ ❑ ❑ ❑...
-
Página 77: Lista De Comprobación De Operaciones Del Instalador
LISTA DE COMPROBACIÓN DE OPERACIONES DEL INSTALADOR U I A RESPECTO A LAS OPERACIONES DE INSTALACIÓN DE LA UNIDAD Y DE LA PREPARACIÓN PARA LA PUESTA EN MARCHA SE HAN REALIZADO LAS SIGUIENTES COMPROBACIONES Componentes instalados (como se describen en el apartado “Conexiones hidráulicas”) SÍ... - Página 78 LISTA DE COMPROBACIÓN DE OPERACIONES DEL INSTALADOR U I A Comprobaciones (como se describe en el apartado “Control y puesta en marcha de la unidad”) COMPROBADO ❑ • Las tuberías de conexión están sostenidas de forma adecuada para que su peso no recaiga sobre el aparato. ❑...
