Matrix Electrónica – MTX‐Router‐Titan

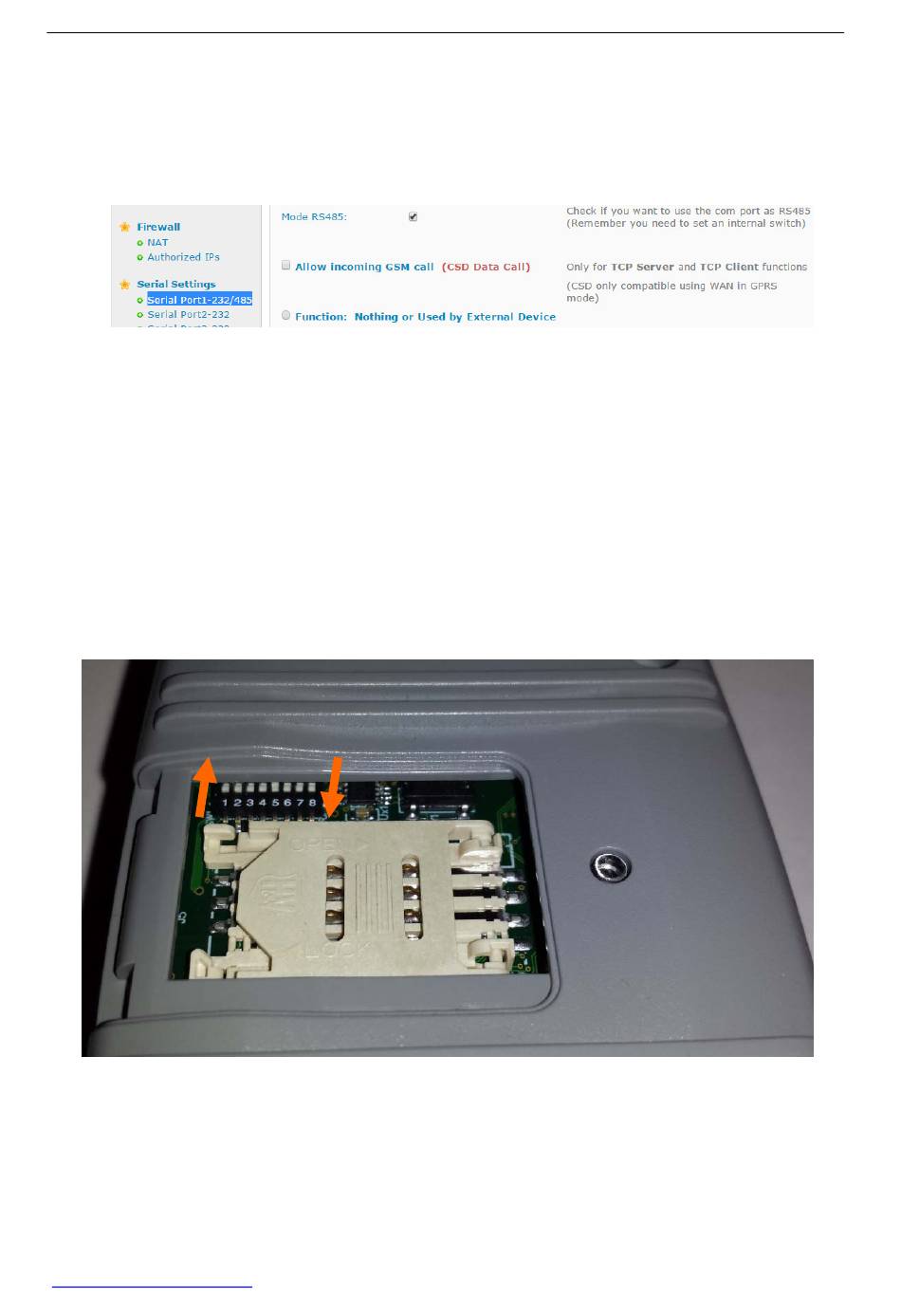

(*1).- El puerto COM1 puede configurarse como RS232 o RS485. Por defecto, de fábrica, está
configurado como RS232. Si necesita configurarlo como RS485 deberá:
1.- Poner los jumpers 3 y 4 en la posición ON
2.- En el entorno de configuración especificar el uso del RS485
(*2).- El titan mini dispone de una salida (VCC_OUT, PIN_10) donde puede configurar una salida de
3.3V o 5V.
(*3).- El titan mini dispone de una entrada digital de uso compartido con el pin RX del puerto COM2.
Por tanto, si quiere usar la entrada digital no podrá usar el COM2, y viceversa. Para usar la entrada
digital asegúrese de que el Jumper 5 está a ON. La entrada digital cambiará de estado si el PIN_13
está sin conectar (leerá un "0") o si el PIN_13 está conectado con el PIN_10 (leerá un "1")
ON
Nota: La manipulación de los microswitches debe realizarse siempre con el equipo apagado.
http://www.mtxm2m.com
Sujeto a cambios sin previo aviso
OFF
Manual de usuario ‐ Rel3.00.3.09
Página 189
