VÁLVULAS PILOTADAS (VÁLVULAS PRODUCTO Y VÁLVULAS DE PRUEBA)

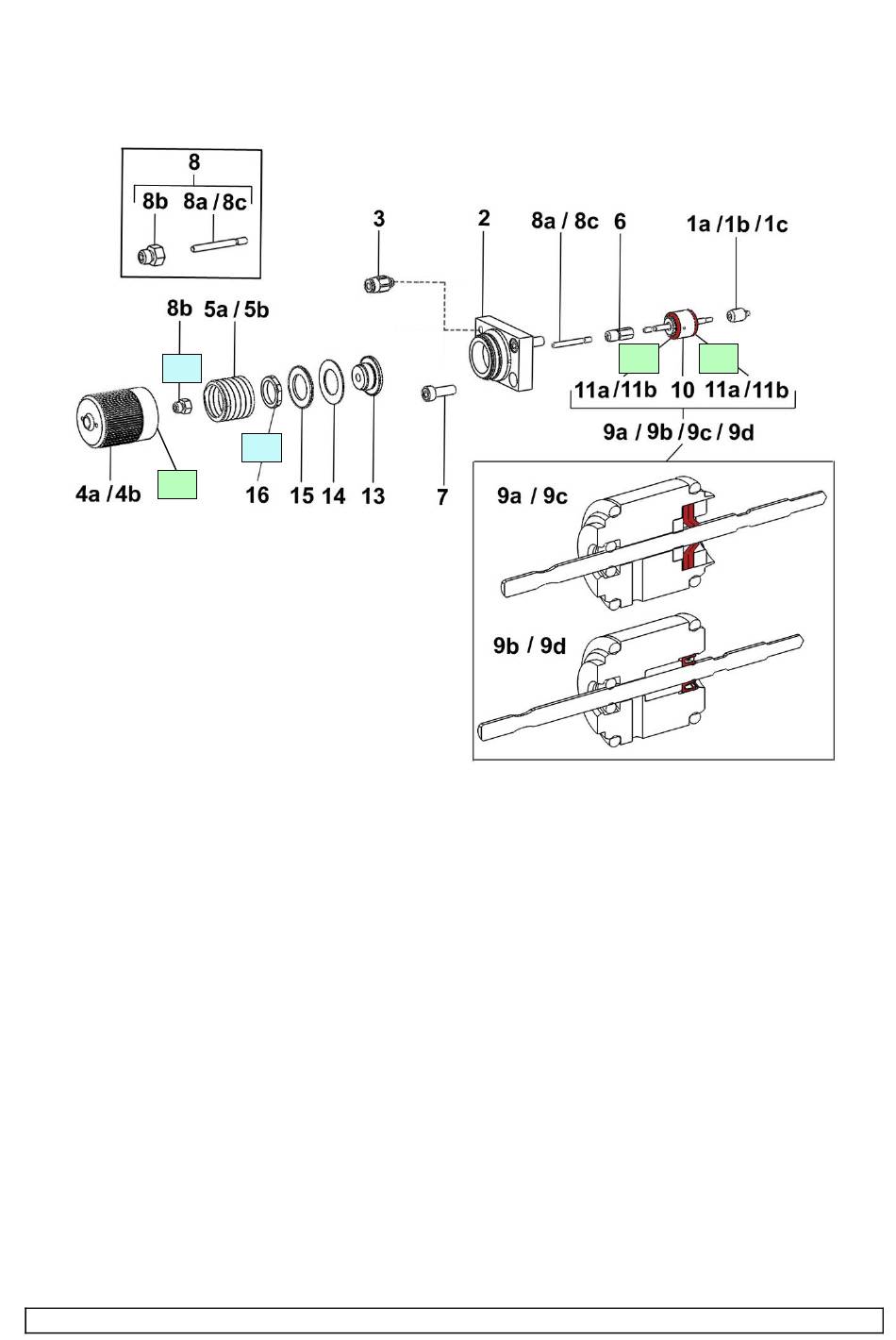

CARTUCHO DE UNA VÁLVULA PRODUCTO (ÍND. 9A / 9B / 9C / 9D) (CONSULTAR DOC.
573.188.050)
C 2
A
Desenroscar los 3 tornillos (7).
Extraer la válvula del cuerpo de módulo.
Desenroscar la aguja (1a / 1b / 1c).
Desenroscar el cilindro (4a / 4b).
Mantener el arrastre del eje (6), desenroscar el eje de la aguja y sacar el conjunto cartucho con su eje
(9a / 9b / 9c / 9d).
Al montar :
Cambiar las juntas (11a / 11b), engrasarlas pués montar el nuevo cartucho (9a / 9b / 9c / 9d) en el
soporte de cilindro (2) empujando hasta que el apoyo del cartucho venga en contacto con el apoyo
del soporte, luego volver a montar todas las piezas de la válvula en sentido contrario al desmontaje.
Presentar la válvula delante el cuerpo del módulo.
Centrar el cartucho (9a / 9b / 9c / 9d) sobre el cuerpo del módulo y montar los tornillos (7).
