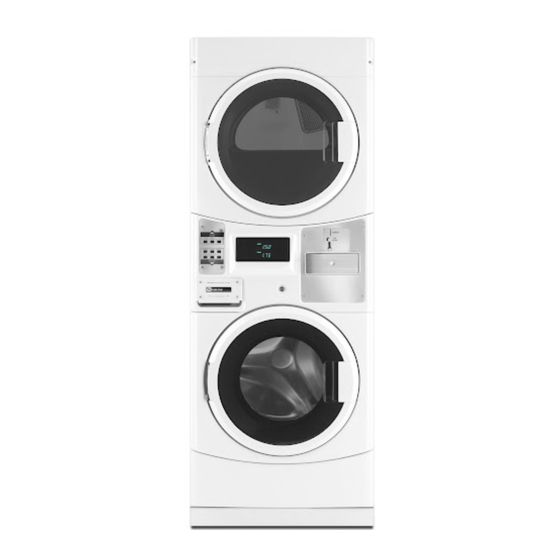

MLE20PD
MLG20PD
MLE20PN
W10335466C
INSTRUCCIONES
DE INSTALACIÓN
l
/S
avadora
eCadora ComerCialeS
a
apiladaS
ÍNDICE
Seguridad de la lavadora/secadora apiladas ................................. 71
Eliminación de la lavadora/secadora apiladas .............................. 74
Herramientas y piezas ................................................................................. 75
Piezas y accesorios adicionales ........................................................... 76
Dimensiones y espacios libres .............................................................. 77
a gas apiladas ................................................................................................. 78
secadora eléctricas apiladas .................................................................. 81
Requisitos de ventilación de la secadora ........................................ 83
Requisitos del suministro de gas de la secadora ....................... 86
Instalación de la lavadora/secadora apiladas ................................ 87
Sistema de desagüe de la lavadora ..................................................... 90
Nivelación ...........................................................................................................91
Complete la instalación ............................................................................. 92
Cómo invertir el cierre de la puerta de la secadora ....................93
de la lavadora/secadora apiladas .........................................................95
Si necesita ayuda ...........................................................................................96
Especificaciones técnicas - secadora a gas ................................. 97
Instrucciones de programación del control electrónico ........... 98
Garantía ........................................................................................................... 105
www.maytagcommerciallaundry.com
GaS o eléCtriCaS
Página
Publicidad
Tabla de contenido
Manuales relacionados para Maytag MLE20PD
Resumen de contenidos para Maytag MLE20PD
-
Página 1: Tabla De Contenido
Cómo invertir el cierre de la puerta de la secadora ....93 Instrucciones de mantenimiento de la lavadora/secadora apiladas ............95 Si necesita ayuda ...................96 Especificaciones técnicas – secadora a gas ......... 97 Instrucciones de programación del control electrónico ... 98 MLE20PD Garantía ......................105 MLG20PD MLE20PN W10335466C www.maytagcommerciallaundry.com... -
Página 2: Seguridad De La Lavadora/Secadora Apiladas
SEGURIDAD DE LA LAVADORA/SECADORA APILADAS n Se recomienda que el propietario coloque las instrucciones para el uso del cliente en un lugar a la vista, en caso de que el cliente sienta olor a gas. Esta información deberá obtenerse con su proveedor de gas. n Coloque a la vista la siguiente advertencia. - Página 3 SEGURIDAD DE LA LAVADORA/SECADORA APILADAS...
- Página 4 SEGURIDAD DE LA LAVADORA/SECADORA APILADAS INSTRUCCIONES IMPORTANTES DE SEGURIDAD AVERTENCIA: A fin de reducir el riesgo de incendio, descarga eléctrica o de daño a las personas que usen la lavadora/secadora, deben seguirse las precauciones básicas, incluidas las siguientes: Lea todas las instrucciones antes de usar la lavadora/ No introduzca las manos en la lavadora/secadora cuando secadora.
-
Página 5: Eliminación De La Lavadora/Secadora Apiladas
GUARDE ESTAS INSTRUCCIONES ELIMINACIÓN DE LA LAVADORA/SECADORA APILADAS NOMENCLATURA DEL MODELO: MLE – Maytag Electric PD – Control electrónico, listo para depósito de monedas MLG – Maytag Gas PN – Control electrónico, sin pago 20 – Número del tipo de modelo... -
Página 6: Herramientas Y Piezas
HERRAMIENTAS Y PIEZAS Herramientas necesarias: Llave para tubos Llave ajustable de 203 mm (8") Destornillador de hoja plana Destornillador Phillips de 203 mm (8") o 254 mm (10") que o 254 mm (10") se abra a 25 mm (1") Destornillador o broca Llave de cubo de cabeza Llave de tubo de 8 mm (5/16") Pinzas (que se abran... -
Página 7: Piezas Y Accesorios Adicionales
“Si necesita Para ver más artículos de alta calidad o para hacer un pedido, ayuda”. contacte a su distribuidor autorizado de Maytag. Si tiene Necesitará adquirir Número de pieza Accesorio Una alcantarilla Tina de desagüe estándar... -
Página 8: Dimensiones Y Espacios Libres
DIMENSIONES Y ESPACIOS LIBRES Dimensiones Vista frontal Vista lateral Vista posterior Espacios libres Espacios libres laterales Espacios libres en la parte posterior y superior... -
Página 9: Requisitos De Instalación De La Lavadora/Secadora A Gas Apiladas
REQUISITOS DE INSTALACIÓN DE LA LAVADORA/ SECADORA A GAS APILADAS Ubicación de la lavadora/secadora a gas apiladas Espacios libres de instalación para la lavadora/secadora a gas apiladas n La ubicación debe ser lo suficientemente grande para permitir que las puertas de la lavadora y la secadora se abran completamente. -
Página 10: Requisitos Eléctricos De La Lavadora/Secadora A Gas Apiladas
REQUISITOS DE INSTALACIÓN DE LA LAVADORA/ SECADORA A GAS APILADAS Requisitos eléctricos de la lavadora/secadora a gas apiladas INSTRUCCIONES PARA LA CONEXIÓN A TIERRA Para la conexión de una secadora mediante cable eléctrico conectado a tierra: Esta secadora debe estar conectada a tierra. En el caso de funcionamiento defectuoso o avería, la conexión a tierra reducirá... -
Página 11: Requisitos De Suministro De Gas Para La Lavadora/Secadora A Gas Apiladas
REQUISITOS DE INSTALACIÓN DE LA LAVADORA/ SECADORA A GAS APILADAS Requisitos de suministro de gas para la lavadora/secadora a gas apiladas Requisitos de la línea de suministro: ADVERTENCIA Provea una línea de suministro de gas de tubería rígida hacia la ubicación de la lavadora/secadora. -
Página 12: Espacios Libres De Instalación Para La Lavadora/Secadora Eléctrica Apiladas
REQUISITOS DE INSTALACIÓN DE LA LAVADORA/ SECADORA ELÉCTRICAS APILADAS Ubicación de la lavadora/secadora eléctrica apiladas Espacios libres de instalación para la lavadora/secadora eléctrica apiladas n La ubicación debe ser lo suficientemente grande para permitir que las puertas de la lavadora y la secadora se abran completamente. -
Página 13: Requisitos De Instalación De La Lavadora/ Secadora Eléctricas Apiladas
REQUISITOS DE INSTALACIÓN DE LA LAVADORA/ SECADORA ELÉCTRICAS APILADAS Requisitos eléctricos de la lavadora/secadora eléctrica apiladas Esta lavadora/secadora se suministra sin cable eléctrico Ésta es una secadora de 3 hilos y debe estar ni enchufe. Debe ser conectada por un electricista competente a conectada a tierra. -
Página 14: Requisitos De Ventilación De La Secadora
REQUISITOS DE VENTILACIÓN DE LA SECADORA NOTA: Si se usa un sistema de ventilación existente, limpie la pelusa que está en toda la longitud del sistema y asegúrese de que la capota de ventilación no esté obstruida con pelusa. Reemplace los ductos de escape de plástico o de hoja de metal por ductos de metal rígido o de metal flexible. -
Página 15: Capotas De Ventilación
REQUISITOS DE VENTILACIÓN DE LA SECADORA Capotas de ventilación Capotas de ventilación de 4" (102 mm) de diámetro La capota de ventilación debe estar por lo menos a 305 mm (12") de distancia del piso o de cualquier objeto que pudiese estar en el trayecto del ducto de escape (como flores, rocas, arbustos o nieve). -
Página 16: Si No Puede Usarse Una Capota De Ventilación
REQUISITOS DE VENTILACIÓN DE LA SECADORA Si no puede usarse una capota de ventilación Ventilación para múltiples secadoras El extremo exterior del ducto de ventilación principal debe tener Puede usarse un ducto de ventilación principal para la ventilación un codo redondo dirigido hacia abajo. de un grupo de secadoras. -
Página 17: Requisitos Del Suministro De Gas De La Secadora
REQUISITOS DEL SUMINISTRO DE GAS DE LA SECADORA Conexión del suministro de gas 1. Quite la tapa roja del tubo de gas. 2. Conecte la línea de suministro de gas a la secadora. Si la manguera de gas flexible tiene una rosca BSP de 10 mm (3/8"), use el adaptador de conversión de rosca provisto. -
Página 18: Instalación De La Lavadora/Secadora Apiladas
INSTALACIÓN DE LA LAVADORA/SECADORA APILADAS Quite el sistema de transporte NOTA: Deslice la lavadora/secadora sobre un pedazo de cartón o 4. Modelos con suministro de energía de lavadora separada: madera dura antes de moverla para no dañar el acabado del piso. Empuje el cable de suministro de energía dentro de la abertura, en lado derecho del panel posterior, y jale el cable de suministro de energía a través de la abertura en el lado izquierdo del panel... -
Página 19: Conexión De Las Mangueras De Entrada
INSTALACIÓN DE LA LAVADORA/SECADORA APILADAS Conexión de las mangueras de entrada Inserte las nuevas arandelas para manguera (suministradas) en Conecte las mangueras de entrada a la lavadora cada extremo de las mangueras de entrada. Asiente firmemente las 1. Fije la manguera de agua fría a la válvula de entrada de agua fría arandelas en los acoplamientos. - Página 20 INSTALACIÓN DE LA LAVADORA/SECADORA APILADAS Dirija la manguera de desagüe El tendido apropiado de la manguera de desagüe evita daños a 4. El sistema de desagüe de la lavadora se puede instalar sus pisos ocasionados por filtraciones de agua. Lea y siga estas utilizando un desagüe de piso, un tubo vertical de pared, instrucciones.
-
Página 21: Sistema De Desagüe De La Lavadora
SISTEMA DE DESAGÜE DE LA LAVADORA Sistema de desagüe de tina de lavadero Se puede instalar la lavadora utilizando el sistema de desagüe por tubo vertical (en el piso o en la pared), el sistema de desagüe por La tina de lavadero necesita una capacidad mínima de 76 L la tina de lavadero, o el sistema de desagüe por el piso. -
Página 22: Nivelación
NIVELACIÓN Nivelación de la lavadora/secadora apiladas El nivelar adecuadamente su lavadora/secadora reduce el ruido 3. Si la lavadora/secadora no está nivelada, use una llave de boca y la vibración en exceso. o una llave ajustable de 14 mm ó 9/16" para girar las tuercas fiadoras hacia la derecha (como se muestra arriba) en las patas, hasta que estén a aproximadamente 13 mm (1/2") de la carcasa de la lavadora/secadora. -
Página 23: Complete La Instalación
COMPLETE LA INSTALACIÓN 1. Revise los requisitos eléctricos. Asegúrese de contar con 8. Para probar y limpiar su lavadora, mida 1/2 de la cantidad la fuente de electricidad correcta y el método recomendado de de detergente de alto rendimiento (HE) recomendada por el conexión a tierra. - Página 24 CÓMO INVERTIR EL CIERRE DE LA PUERTA DE LA SECADORA NOTA: Solamente la secadora. La puerta de la lavadora 4. Levante el ensamblaje de la puerta interior y sepárelo no es reversible. del ensamblaje de la puerta exterior. Cómo quitar el ensamblaje de la puerta 1.
-
Página 25: Cómo Invertir El Cierre De La Puerta De La Secadora
CÓMO INVERTIR EL CIERRE DE LA PUERTA DE LA SECADORA 3. Mueva la bisagra al otro lado. Vuelva a instalar los 4 tornillos. Cómo invertir el tope 1. Use un destornillador de hoja plana pequeño para quitar la cinta del tapón de la abertura de la puerta de la secadora. Deslice la hoja del destornillador debajo de los tapones, sin rayar la superficie de la secadora, y levante el tapón. -
Página 26: Instrucciones De Mantenimiento
INSTRUCCIONES DE MANTENIMIENTO DE LA LAVADORA/ SECADORA APILADAS Lavadora Limpieza del sello/fuelle de la puerta Para limpiar el interior de la lavadora: 1. Abra la puerta de la lavadora y quite cualquier prenda o artículo 1. Abra la puerta de la lavadora y quite cualquier prenda o artículo que estuviera dentro de la misma. -
Página 27: Instrucciones De Mantenimiento De La Lavadora/Secadora Apiladas
Sitio del fabricante: Whirlpool Mexico S.A. de C.V., Antigua Carretera a Roma Km 9, Col. El Milagro, Apodaca, Nuevo Leon, C.P. 66634, Mexico. Representante de la UE: Maytag UK Ltd, Redhill, RH1 1AX, UK BAUKNECHT HAUSERGRÄTE Gmb H, D-73614 Schorndorf... -
Página 28: Especificaciones Técnicas - Secadora A Gas
ESPECIFICACIONES TÉCNICAS – SECADORA A GAS... -
Página 29: Instrucciones De Programación Del Control Electrónico
INSTRUCCIONES DE PROGRAMACIÓN DEL CONTROL ELECTRÓNICO WHITES COLORS BRIGHTS PERM. DELICATES QUICK PRESS AND KNITS CYCLE WASHER DRYER WHITES PERM. & COLORS PRESS DELICATES Control de la secadora Control de la lavadora NOTA: Después de haber instalado y enchufado la lavadora/ Información general sobre la lavadora/secadora secadora, se mostrará... -
Página 30: Procedimientos De Programación Del Control
INSTRUCCIONES DE PROGRAMACIÓN DEL CONTROL ELECTRÓNICO INICIO CON AGUA TIBIA (después de un corte de corriente) – LISTA PARA TARJETA DE PAGO AUTOMÁTICO – Unos segundos después de que se reestablezca la electricidad, La lavadora/secadora está lista para las tarjetas de pago si un ciclo se encontraba funcionando cuando ocurrió... - Página 31 INSTRUCCIONES DE PROGRAMACIÓN DEL CONTROL ELECTRÓNICO Comience la programación de funcionamiento Código Explicación Las lavadoras/secadoras son programadas previamente TIEMPO DE SECADO COMÚN (SECADORA) en la fábrica y no requieren programación adicional. Sin embargo, si desea cambiar los ajustes, siga la guía “Códigos MODELOS PD: Representa el número de minutos por de programación”...
- Página 32 INSTRUCCIONES DE PROGRAMACIÓN DEL CONTROL ELECTRÓNICO Si se selecciona el contador de ciclos (9 0C), lo siguiente OPCIONES 3.XX A 9.XX A USAR SI SE SELECCIONA es verdad: UN PRECIO ESPECIAL 1 00 Ciclos en CIENTOS 1 02 = 200 Código Explicación 2 00...
-
Página 33: Día De Precio Especial
INSTRUCCIONES DE PROGRAMACIÓN DEL CONTROL ELECTRÓNICO Código Explicación Código Explicación 6. 00 RELOJ DE LA HORA DEL DÍA, HORAS A. 00 OPCIÓN PARA VER EL DEPÓSITO NOTA: Usa el reloj de formato militar o 24 horas. Esta opción NO SE SELECCIONA “00” (Apagado) o se SELECCIONA “SC”... - Página 34 INSTRUCCIONES DE PROGRAMACIÓN DEL CONTROL ELECTRÓNICO Código Explicación Código Explicación F. 00 OPCIÓN DE PRECIO MEJORADO (LAVADORA) J. Cd MODO DE PAGO (OPCIÓN DE MONEDA/TARJETA DE PAGO AUTOMÁTICO) F. 00 No seleccionada “00” (Apagado). F. CP Precio según el ciclo activado. Esta opción permite la J.
- Página 35 INSTRUCCIONES DE PROGRAMACIÓN DEL CONTROL ELECTRÓNICO Código Explicación Código Explicación r. 800 RPM PARA VELOCIDAD MÁXIMA A1. 00 DURACIÓN DEL PRELAVADO (LAVADORA) DE EXPRIMIDO (LAVADORA) A1. 00 Este es el número de minutos para el Prelavado r. 800 Esto puede seleccionarse de las siguientes (PREWASH).
