Conceptos básicos de NMEA 2000

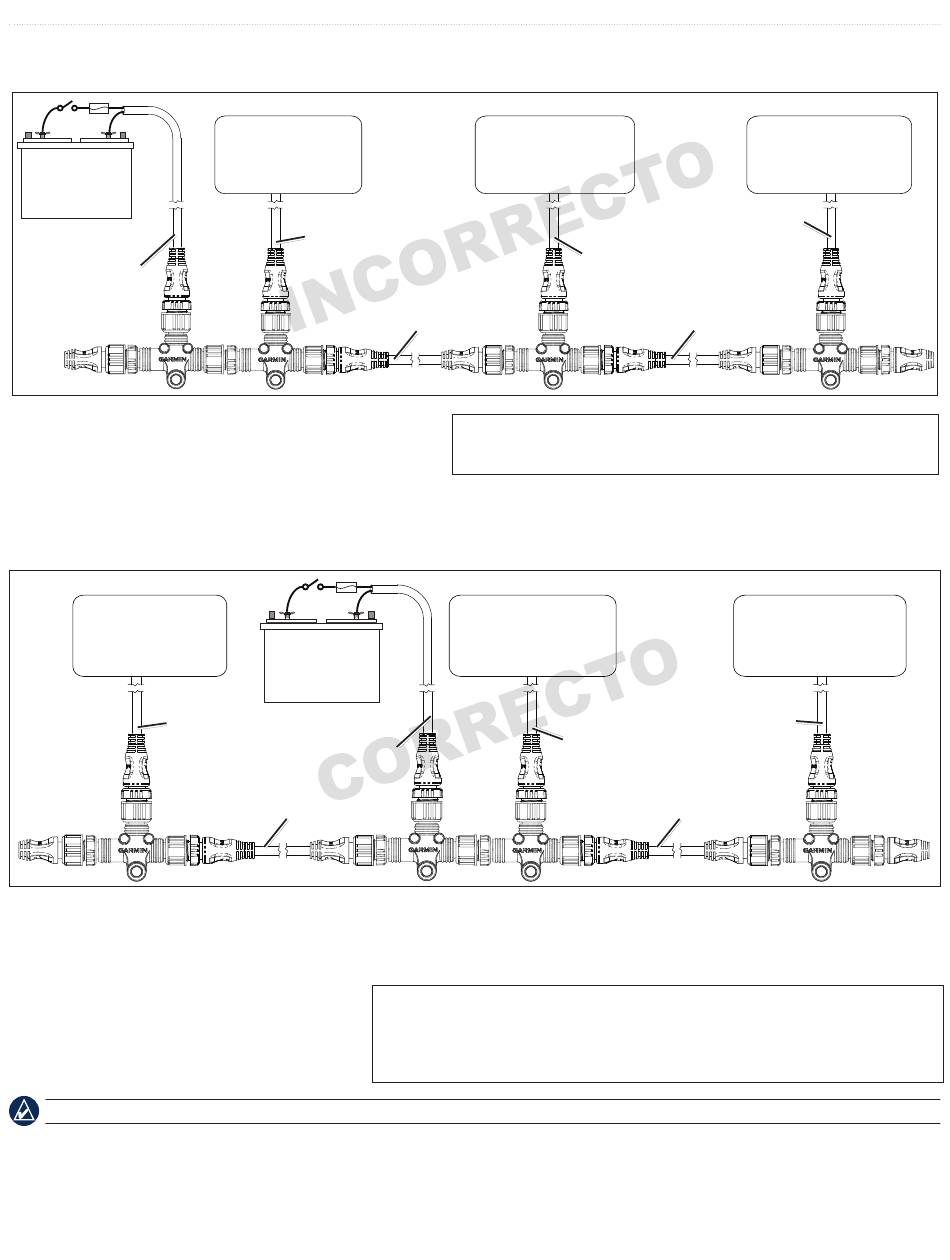

Diseño incorrecto de una red NMEA 2000 con la fuente de alimentación conectada en el extremo:
-
+
Cable de
alimentación
Longitud = 2 m
Si la fórmula de la caída de voltaje se aplica a este ejemplo, se
observa que dicha caída es superior a 3 V de CC, por lo que esta red
NMEA 2000 no funcionará correctamente con la fuente de alimentación
conectada en el extremo.
Es necesario corregir el diseño de esta red NMEA 2000 para conectar la fuente de alimentación en el centro de la red y que ésta funcione correctamente.
Diseño correcto de una red NMEA 2000 con la fuente de alimentación conectada en el centro:
Dispositivo compatible
con NMEA 2000
LEN = 4
Cable de caída de voltaje
Longitud = 2 m
Si corriges el diseño de la red NMEA 2000 para conectar la fuente de alimentación en el centro de la misma, deberás calcular la caída de voltaje en ambas
direcciones. Si el conector en T al que has conectado la fuente de alimentación está conectado a su vez a otro conector en T directamente (tal y como se
muestra en este ejemplo), utiliza el valor de LEN de ese dispositivo como parte del cálculo en ambas direcciones.
Si la fórmula de la caída de voltaje se aplica a los lados
derecho e izquierdo de la fuente de alimentación en este
ejemplo, se observa que la caída de voltaje es inferior a
3 V de CC en cada lado, por lo que la red NMEA 2000
funcionará correctamente.
Nota: la ecuación y los ejemplos ofrecen cálculos aproximados de la caída de voltaje.
6
Dispositivo compatible
con NMEA 2000
LEN = 4
Cable de caída de voltaje
Longitud = 2 m
Cable principal
Longitud = 20 m
-
+
Cable de alimentación
Longitud = 2 m
Cable principal
Longitud = 20 m
Caída de voltaje en el lado izquierdo = 0,053 × (2 + 20 + 2) × (4 + 5) × 0,1 = 1,145 V de CC
Caída de voltaje en el lado derecho = 0,053 × (2 + 10 + 6) × (5 + 7) × 0,1 = 1,145 V de CC
Dispositivo compatible
con NMEA 2000
LEN = 5
Cable de caída de voltaje
Longitud = 6 m
Cable principal
Longitud = 10 m
Caída de voltaje = 0,053 × (2 + 20 + 10 + 6) × (4 + 5 + 7) × 0,1 = 3,22 V de CC
Resistencia
del cable
Dispositivo compatible
con NMEA 2000
LEN = 5
Cable de caída
de voltaje
Longitud = 6 m
Cable principal
Longitud = 10 m
Resistencia
del cable
Referencia técnica para productos NMEA 2000 de Garmin
Dispositivo compatible
con NMEA 2000
LEN = 7
Cable de caída de voltaje
Longitud = 6 m
Distancia Carga de la red
Dispositivo compatible
con NMEA 2000
LEN = 7
Cable de caída
de voltaje
Longitud = 6 m
Distancia Carga de la red
