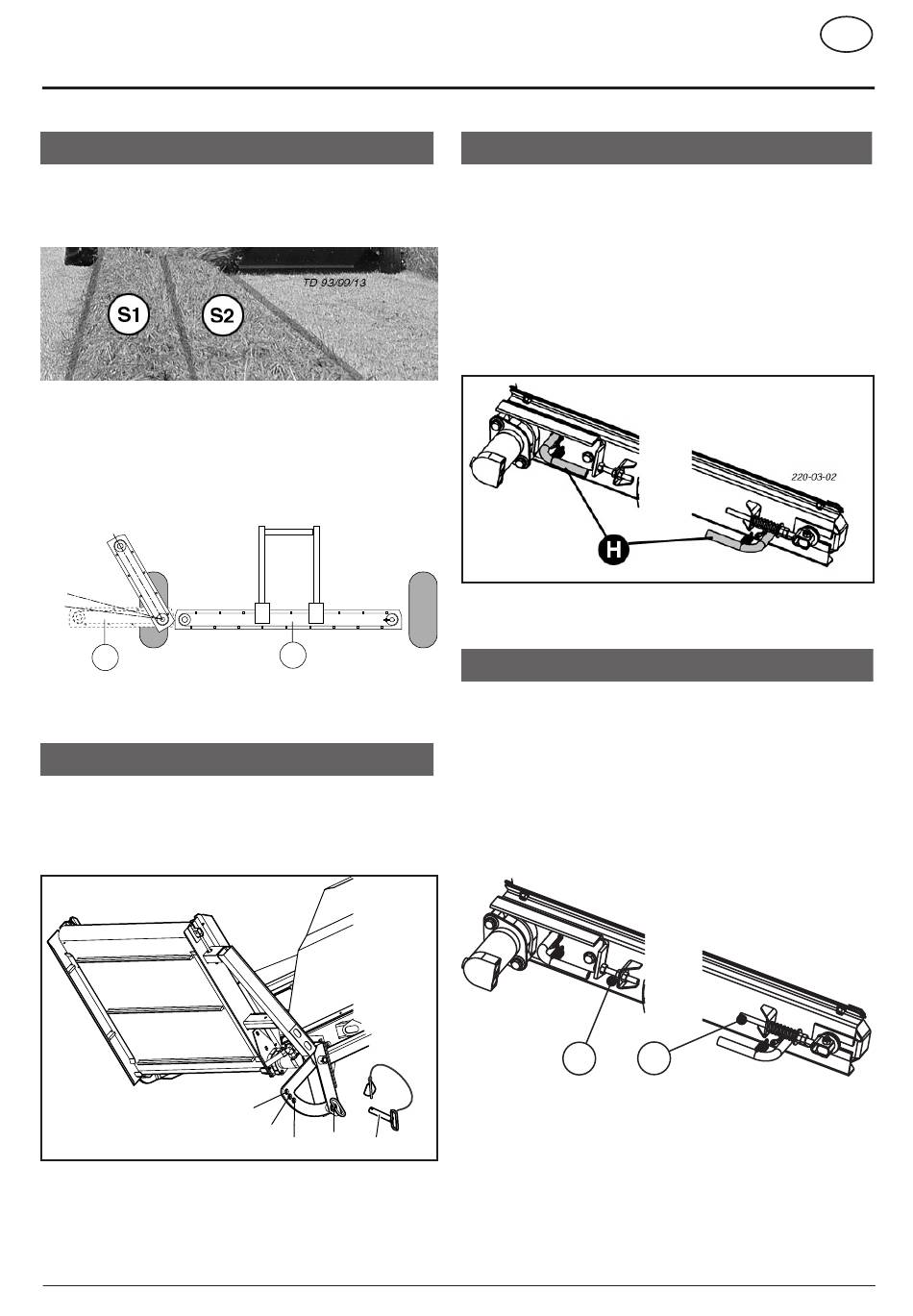

Cinta transportadora adicional
Descripción
Al utilizar la cinta transportadora adicional puede reducirse el ancho
del agavillado (S1, S2).
Posición de trabajo
La cinta transportadora adicional puede fijarse en tres posiciones
(0º, 7,5º y 15º).
- Fije el perno (B) con la clavija.
T
15°
7,5°
0°
Q2
Transporte por carretera
• Cinta transportadora levantada hacia arriba (T).
- Fije el perno (B) con la clavija.
• Conduzca por carreteras públicas únicamente en esta
posición.
TD 62-00-07
0700-E-QUERFÖRDERBAND_353
CINTA TRANSPORTADORA TRANSVERSAL
TD 62-00-06
Q1
0°
7,5°
T
B
15°
Limpiar los rodillos
Luego de un largo accionamiento se puede poner una capa de residuos
en el rodillo de alimentación. Esto puede producir daños en la cinta
transportadora. Es necesario, sin excepción, una limpieza, tan pronto
como sea visible una combadura a través de la cinta de goma.
- conectar el transportador transversal
- tirar hacia afuera ambas palancas (H) y presionar hacia abajo
- se presiona el rascador en el rodillo, se quita la capa de residuos
- se lleva a cabo la operación de limpieza en ambos rodillos de la
cinta transportadora
Einstellung des Förderbandes
1. Einstellen der angetriebenen Walze
- Halter von Hydraulikmotor lockern
- mit Schraube (S) einstellen dass Förderband seitlich nicht ab-
läuft
2. Einstellen der mitlaufenden Walze
- Förderband mittels den beiden Spannschrauben (SP) einstellen
- das Band muss mittig laufen (sonst Verschleiß!)
511-06-06
S
Querförderband so am Rahmen ausrichten, dass beiderseits genügend
Abstand zu den Reifen vorhanden ist.
(Richtmass = 60 mm)
- 18 -
SP
E
