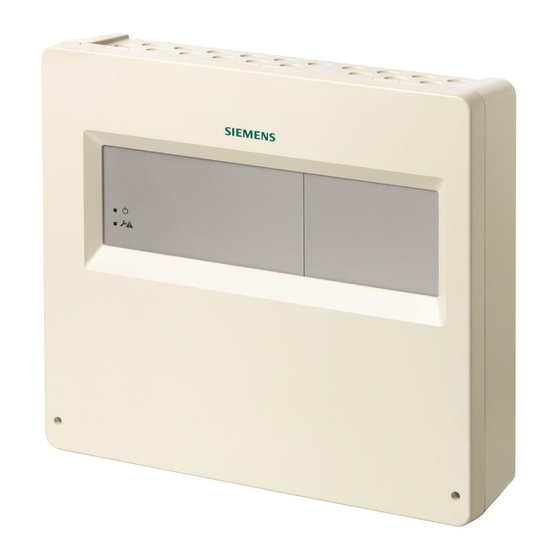

- Página 1 FP120-Z1 Kit fuente de alimentación A (70 W) Manual técnico A6V10393194_e_es_-- Smart Infrastructure 2019-08-28...
-
Página 2: Pie De Imprenta
Editado por Siemens Switzerland Ltd. Smart Infrastructure Global Headquarters Theilerstrasse 1a CH-6300 Zug Tel. +41 58 724-2424 www.siemens.com/buildingtechnologies Edition: 2019-08-28 Documento ID: A6V10393194_e_es_-- © Siemens Switzerland Ltd, 2014 2 | 32 A6V10393194_e_es_--... -
Página 3: Tabla De Contenido
Contenido Acerca del presente documento ............. 5 Documentos de referencia ................6 Centro de descargas .................. 7 Historia de modificaciones ................7 Seguridad .................... 8 Normas de seguridad.................. 8 Normas de seguridad acerca del modo de trabajo ........9 Estándares y directivas cumplidos .............11 Release Notes ...................12 Estructura y función ................ - Página 4 4 | 32 A6V10393194_e_es_--...
-
Página 5: Acerca Del Presente Documento
A (70 W) FP120-Z1. Uso previsto Esta fuente de alimentación independiente para el suministro descentralizado de dispositivos externos. FP120-Z1 cuenta con un indicador de avería y de funcionamiento integrado y permite la transmisión de averías a través de contactos libres de potencial. -
Página 6: Convenciones De Representación
ID del documento Título A6V10393173 FP120-Z1 Kit fuente de alimentación A (70 W) – Montaje A6V10416448 FP120-Z1 Kit fuente de alimentación A (70 W) – Hoja de datos FP2015-A1 Fuente de alimentación (70 W) – Manual A6V10411051 técnico 6 | 32... -
Página 7: Centro De Descargas
Los diferentes tipos de documentos, como hojas de datos, instrucciones de montaje y licencias pueden descargarse a través de la siguiente dirección de Internet: http://siemens.com/bt/download Introduzca el ID del documento en el campo 'Find by keyword'. En la página de inicio encontrará información relativa a las variantes de búsqueda y enlaces a aplicaciones móviles (App) para diferentes sistemas. -
Página 8: Seguridad
Seguridad Normas de seguridad 2 Seguridad 2.1 Normas de seguridad Usted deberá observar las normas de seguridad para la protección de personas y bienes materiales. Las normas de seguridad en el presente documento contienen los siguientes elementos: ● Símbolo de peligro ●... -
Página 9: Normas De Seguridad Acerca Del Modo De Trabajo
2.2 Normas de seguridad acerca del modo de trabajo Normas, directivas y leyes nacionales Los productos de Siemens se desarrollan y se producen de acuerdo con los estándares de seguridad europeos e internacionales pertinentes. Si en el lugar de funcionamiento están vigentes normas de seguridad o leyes nacionales o locales adicionales referentes a la planificación, el montaje, la instalación, el... -
Página 10: Montaje, Instalación, Puesta En Servicio Y Mantenimiento
Modificaciones en la instalación y en productos individuales pueden provocar averías, un funcionamiento erróneo y riesgos de seguridad. Para modificaciones o complementos deberá solicitar una autorización por escrito a Siemens y a las autoridades correspondientes en materia de seguridad. 10 | 32... -
Página 11: Componentes Y Piezas De Recambio
Inobservancia de las normas de seguridad Los productos de Siemens están concebidos para el empleo adecuado y, antes de la entrega, han sido comprobados en cuanto a un funcionamiento correcto. Siemens declina cualquier responsabilidad por daños personales o daños materiales causados por el uso indebido o por la inobservancia de las instrucciones o advertencias indicadas en la documentación. -
Página 12: Release Notes
Seguridad Release Notes 2.4 Release Notes Es posible que haya restricciones para la configuración o utilización de dispositivos en una instalación de detección de incendios con una determinada versión de firmware. ADVERTENCIA Detección de incendios restringida o faltante Daños personales y materiales en caso de incendio. ●... -
Página 13: Estructura Y Función
Estructura y función Release Notes 3 Estructura y función Figura 1: Situación de montaje FP120-Z1 LED de indicador de Tarjeta de conexión de placa base funcionamiento FP120-Z1 Batería Carril TS35, L = 122 mm Carcasa Posición de montaje de módulos de entrada/salida y módulos de relé... -
Página 14: Transmisión De Señal Por Relé 'AVería
Estructura y función Transmisión de señal por relé 'Avería' 3.1 Transmisión de señal por relé 'Avería' La fuente de alimentación cuenta con dos relés con contacto de conmutación para la transmisión de señal 'Avería'. Contacto Funcionamiento normal Avería MAINS El relé está activado. El relé... -
Página 15: Montaje
El kit fuente de alimentación (70 W) se suministra montado con carcasa, un pequeño bastidor de montaje con fuente de alimentación integrada (70 W) FP2015 y placa base FP120-Z1, un bastidor de montaje derecho para componentes opcionales y una conexión precableada para las baterías, así como las instrucciones de montaje para el montaje en pared y los componentes opcionales: ID del documento A6V10393173. -
Página 16: Montar Los Componentes Opcionales
Montaje Montar los componentes opcionales 4.2 Montar los componentes opcionales Un componente se puede montar en la parte trasera de la carcasa sin carriles. Dependiendo del tamaño de los componentes, en un carril se pueden montar hasta siete componentes. Montaje en la parte trasera de la carcasa Montaje en carril Componente grande, p. -
Página 17: Tender Cables Y Conectar Líneas
Montaje Tender cables y conectar líneas 4.3 Tender cables y conectar líneas Cableado primario ADVERTENCIA Tensión eléctrica Descarga eléctrica ● Antes de introducir el cable de alimentación, hay que asegurarse de que el cable está sin corriente. ● Asegúrese de que la red eléctrica está asegurada contra una conexión no intencionada. - Página 18 Montaje Tender cables y conectar líneas Deberán cumplirse las siguientes prescripciones. ● La sección de conductor para cada una de las tres líneas del cable de alimentación es de 1,5…2,5 mm ● El cable de alimentación debe cablearse desde arriba en el lado izquierdo de la carcasa y no debe estar tendido fuera del área de red.
-
Página 19: Conectar Líneas De Señal Y Dc 24 V
Montaje Tender cables y conectar líneas 4.3.1 Conectar líneas de señal y DC 24 V Figura 2: x = sujetacables La figura superior muestra los sujetacables (x) necesarios incluso en el caso de los cables de red, a pesar de que estos se conectan después de las líneas de señal. - Página 20 FC120. Este tipo de conexión solo es admisible si las carcasas están montadas una al lado de la otra. En caso contrario, hace falta monitorizar la conexión. AUX. 24V INPUT FP120-Z1 FC120 20 | 32 A6V10393194_e_es_--...
-
Página 21: Conectar El Cable De Alimentación
Montaje Tender cables y conectar líneas 4.3.2 Conectar el cable de alimentación 5 mm Aislamiento externo del cable de alimentación Sujetacables w El cable de alimentación está sin tensión y la red está asegurada contra conexión involuntaria. 1. Guíe el cable de red a la carcasa con la longitud requerida. 2. -
Página 22: Montar Y Conectar Las Baterías
Montaje Montar y conectar las baterías 4.4 Montar y conectar las baterías Puente de cable Cable, negro (–) Cable, rojo (+) Conecte baterías adecuadas tal y como se muestra en la imagen y conecte el puente de cable (1). Puede consultar baterías adecuadas en el capítulo 'Componentes/accesorios/piezas de recambio [➙... -
Página 23: Cambiar Tensión De Red A Ac 115 V
I in 1/0.5 A 230 V 230 V :S54400-B121-A1 Output 70 W 115 V 115 V Control Code: XXYZWWW DO NOT OPEN COVER EN54-4 VdS: G 213083 0786-CPR-21302 Siemens Switzerland Ltd Countr y of Origin: China Akku Usys A6V10393194_e_es_-- 23 | 32... -
Página 24: Capacidad Baterías
Capacidad baterías 6 Capacidad baterías La capacidad requerida de las baterías depende del tiempo de stand-by y de alarma necesario, del factor de envejecimiento y la corriente total del modo en cuestión. Observe las normativas o directivas EN nacionales. La capacidad necesaria de la batería se puede determinar mediante la siguiente tabla y la fórmula de cálculo. -
Página 25: Controlar Funciones
Controlar funciones 7 Controlar funciones Después de la instalación y según las normas de mantenimiento, hay que controlar las funciones. AVISO Interrupción del suministro eléctrico de dispositivos externos Notificación automática no deseada del proveedor de servicios. ● Asegúrese en ambos controles de funciones de que la fuente de alimentación alternativa en cada caso esté... -
Página 26: Mantenimiento
Mantenimiento 8 Mantenimiento Tenga en cuenta las normas de mantenimiento vigentes en su ubicación y emplee la siguiente recomendación de mantenimiento. En función de la normativa nacional, los intervalos de mantenimiento pueden estar definidos de forma diferente que en la siguiente recomendación de mantenimiento. -
Página 27: Averías / Eliminación
● Compruebe el fusible F1 en el kit fuente de alimentación FP120-Z1. ● Compruebe el fusible F1 en la alimentación FP2015-A1, véase el documento A6V10411051. Avería de red o ●... -
Página 28: Componentes/Accesorios/Piezas De Recambio
El kit fuente de alimentación (70 W) se suministra montado con carcasa, un pequeño bastidor de montaje con fuente de alimentación integrada (70 W) FP2015 y placa base FP120-Z1, un bastidor de montaje derecho para componentes opcionales y una conexión precableada para las baterías, así como las instrucciones de montaje para el montaje en pared y los componentes opcionales: ID del documento A6V10393173. -
Página 29: Datos Técnicos
Corriente de carga Máx. 1,6 A a plena carga se reduce la corriente de carga Baterías conectables 2 x 12 V / 7…17 Ah Baterías recomendadas por Siemens según el capítulo 'Componentes/accesorios/piezas de recambio' Resistencia interna de la batería Máx. 1 Ω baterías incl. cable imáx... - Página 30 Datos técnicos Conexiones Alimentación de red, alimentación de Conexión por enchufe y terminales baterías y señales de monitorización 0,2…2,5 mm Datos mecánicos Dimensiones (A x H x F) 430 x 399 x 124 mm Peso 3,920 kg, sin baterías Color de carcasa ∼...
-
Página 31: Eliminación
Eliminación 12 Eliminación Este dispositivo está fabricado con los materiales y procesos que mejor cumplen las normas actuales de protección del medio ambiente. En concreto se han aplicado las siguientes medidas: ● Empleo de materiales reciclables ● Empleo de plásticos sin halógenos ●... - Página 32 © Siemens Switzerland Ltd, 2014 Editado por Siemens Switzerland Ltd Reservadas las posibilidades de suministro y modificaciones técnicas. Smart Infrastructure Global Headquarters Theilerstrasse 1a CH-6300 Zug +41 58 724 2424 www.siemens.com/buildingtechnologies A6V10393194_e_es_--...
